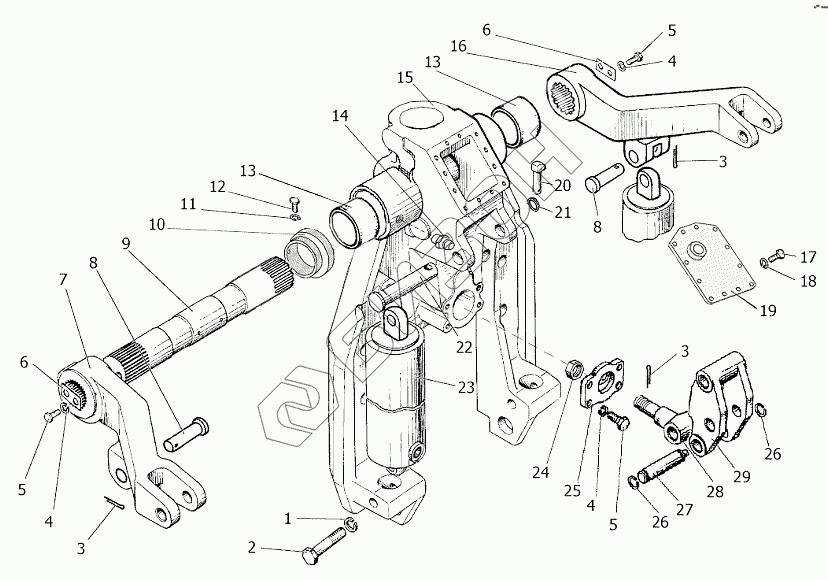

Графический каталог запасных частей к технике: МТЗ 1220.5. Гидроподъемник Е1221-4635010
1
2
3
3
3
4
4
4
5
5
5
6
6
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Е1221-4635010 | Е1221-4635010 | Гидроподъемник |
Загрузка ...
|
|
| 1 | 16.ОТ | Шайба |
Загрузка ...
|
|
| 2 | М16-6gх75.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | 5х36.019 | Шплинт |
Загрузка ...
|
|
| 4 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 5 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | 40-4605023-A2 | Шайба |
Загрузка ...
|
|
| 7 | 1221-4635013 | Рычаг левый |
Загрузка ...
|
|
| 8 | 1221-4635016 | Палец |
Загрузка ...
|
|
| 9 | 1221-4635014 | Вал |
Загрузка ...
|
|
| 10 | Е1221-4605341 | Эксцентрик |
Загрузка ...
|
|
| 11 | 6Т | Шайба |
Загрузка ...
|
|
| 12 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | 70-4605032 | Втулка |
Загрузка ...
|
|
| 14 | 1.3.Ц9.хр | Масленка |
Загрузка ...
|
|
| 15 | Е1221-4635011 | Корпус |
Загрузка ...
|
|
| 16 | 1221-4635012 | Рычаг правый |
Загрузка ...
|
|
| 17 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | 8Т | Шайба |
Загрузка ...
|
|
| 19 | Е1221-4635125 | Крышка |
Загрузка ...
|
|
| 20 | А61.05.005 | Чека |
Загрузка ...
|
|
| 21 | А61.05.004 | Кольцо |
Загрузка ...
|
|
| 22 | А61.10.001 | Палец |
Загрузка ...
|
|
| 23 | 820-4625010-Б | Цилиндр |
Загрузка ...
|
|
| 23 | 820Н-4625010-Б | Цилиндр |
Загрузка ...
|
|
| 23 | 820Е-4625010-Б | Цилиндр |
Загрузка ...
|
|
| 24 | 50-3405053 | Гайка |
Загрузка ...
|
|
| 25 | 820-4635043-Б | Крышка |
Загрузка ...
|
|
| 26 | 2В22.019 | Кольцо |
Загрузка ...
|
|
| 27 | 820-4635018 | Палец |
Загрузка ...
|
|
| 28 | Е1221-4635021 | Шток |
Загрузка ...
|
|
| 29 | 820-4635019 | Серьга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
