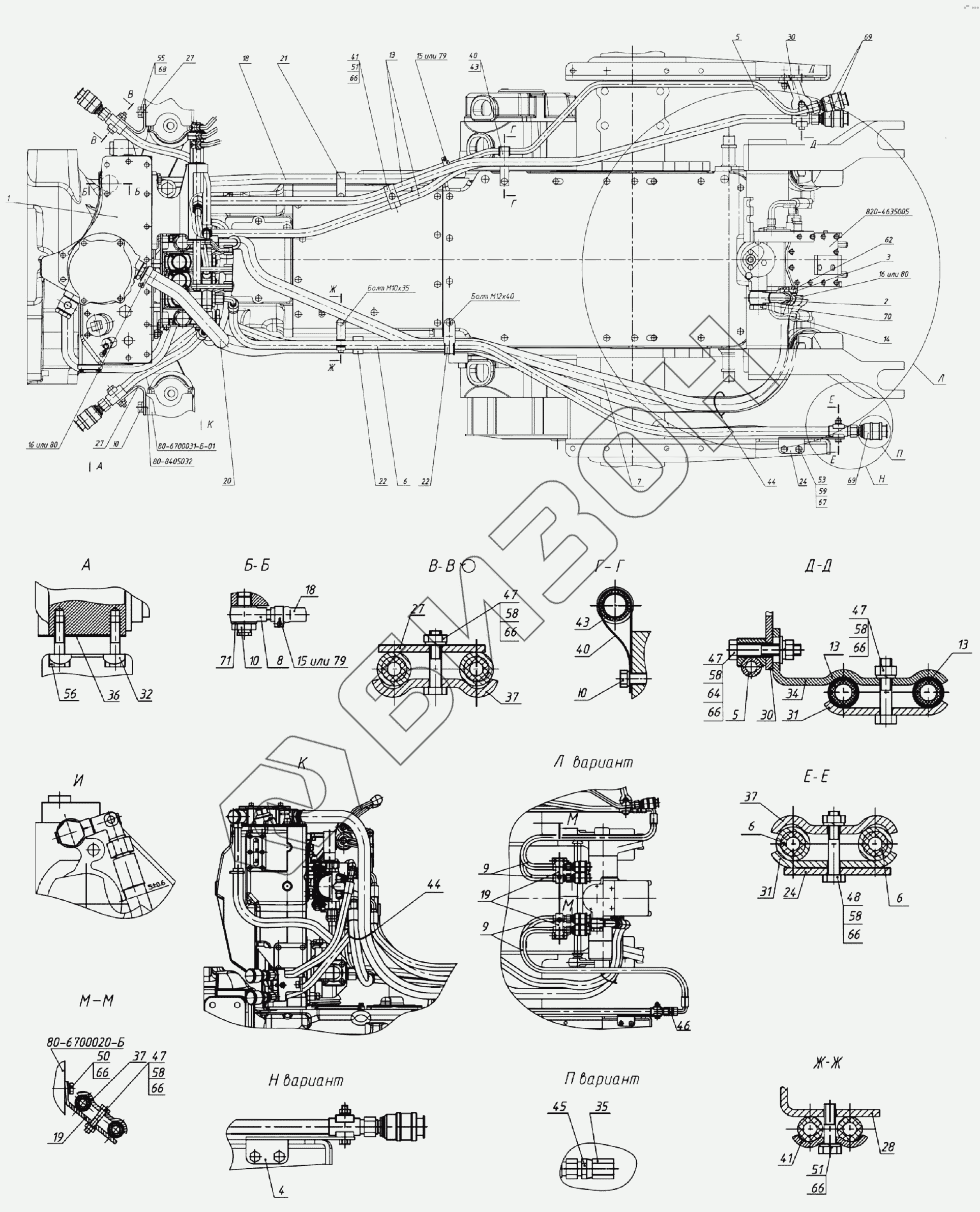

Графический каталог запасных частей к технике: МТЗ 1220.5. Гидросистема Р1221-4600010
80-6700020-Б
820-4635005
80-6700031-Б-01
80-8405032
1
2
3
5
5
6
6
6
7
8
9
9
10
10
10
13
13
13
14
15
15
16
16
18
18
19
19
20
21
22
22
24
24
27
27
27
28
30
30
31
31
32
34
35
36
37
37
37
40
40
41
41
43
43
44
44
45
46
47
47
47
47
48
50
51
51
53
55
56
58
58
58
58
58
59
62
64
66
66
66
66
66
66
66
66
67
68
69
69
69
69
69
70
71
79
79
79
80
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р1221-4600010 | Р1221-4600010 | Гидросистема |
Загрузка ...
|
|
| 80-6700020-Б | 80-6700020-Б | Кабина |
Загрузка ...
|
|
| 820-4635005 | 820-4635005 | Гидроподъемник |
Загрузка ...
|
|
| 80-6700031-Б-01 | 80-6700031-Б-01 | Кронштейн правый |
Загрузка ...
|
|
| 80-8405032 | 80-8405032 | Кронштейн |
Загрузка ...
|
|
| CNV0816/2015 | CNV0816/2015 | Штекер |
Загрузка ...
|
|
| НР10-4МХ0041А0 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| Ду10 | Ду10 | Штекер |
Загрузка ...
|
|
| М036.50Б.20 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| 1 | Р1221-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| 2 | Р1221-4607070 | Штуцер |
Загрузка ...
|
|
| 3 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 5 | К1221-4607125 | Труба |
Загрузка ...
|
|
| 6 | 680-4607140-03 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | 952-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 8 | С80-4607380 | Труба |
Загрузка ...
|
|
| 9 | 680-4607140-06 | Рукав высокого давления |
Загрузка ...
|
|
| 10 | 80-4607455 | Болт |
Загрузка ...
|
|
| 13 | П100-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 14 | 40-4607037 | Болт |
Загрузка ...
|
|
| 15 | ХС-21 | Хомут |
Загрузка ...
|
|
| 16 | ХС-31 | Хомут |
Загрузка ...
|
|
| 18 | К1221-4607011 | Шланг |
Загрузка ...
|
|
| 19 | 85-4607511 | Кронштейн |
Загрузка ...
|
|
| 20 | П80-4607012 | Шланг |
Загрузка ...
|
|
| 21 | П80-4607013 | Хомут |
Загрузка ...
|
|
| 22 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 24 | М80-4607014 | Кронштейн |
Загрузка ...
|
|
| 27 | М80-4607017 | Кронштейн |
Загрузка ...
|
|
| 28 | М80-4607018 | Кронштейн |
Загрузка ...
|
|
| 30 | 85-4607431 | Кронштейн |
Загрузка ...
|
|
| 31 | 70-4607156 | Планка |
Загрузка ...
|
|
| 32 | 70-4607168 | Пластина |
Загрузка ...
|
|
| 34 | Н50-4607137 | Кронштейн |
Загрузка ...
|
|
| 35 | А50-4607302 | Заглушка |
Загрузка ...
|
|
| 36 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 37 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 40 | 70-1405112 | Хомутик |
Загрузка ...
|
|
| 41 | 70-3407146 | Планка |
Загрузка ...
|
|
| 43 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 44 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 45 | Н.036.05.002 | Штуцер |
Загрузка ...
|
|
| 46 | Н.036.02.002 | Штуцер |
Загрузка ...
|
|
| 47 | М8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 48 | М8-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 50 | М8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | М8-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | М12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | М14х1,5-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 59 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 62 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 64 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 66 | 8Т | Шайба |
Загрузка ...
|
|
| 67 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 68 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 69 | Ду10 | Штекер |
Загрузка ...
|
|
| 69 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 69 | CPV0816/20FTVZ | Муфта |
Загрузка ...
|
|
| 69 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 70 | РМ242 | Шайба |
Загрузка ...
|
|
| 71 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 79 | 16-27/971 | Хомут/С1аmр NORМА ТОRRО |
Загрузка ...
|
|
| 79 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
|
| 80 | 25-40/971 | Хомут/С1аmр NORМА ТОRRО |
Загрузка ...
|
|
| 80 | 25-40/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
