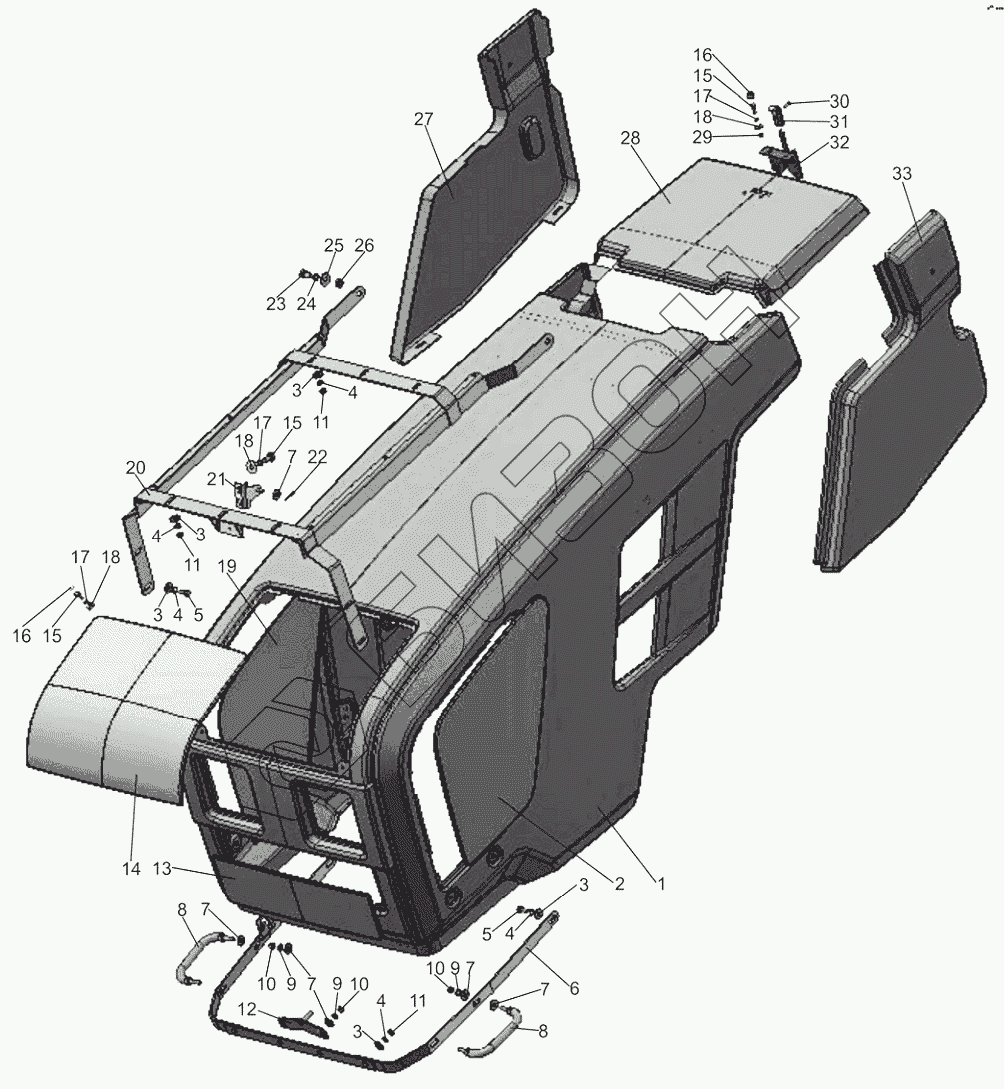

Графический каталог запасных частей к технике: МТЗ 1220.5. Облицовка 922.4-8400005-04

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
3
3
3
3
4
4
4
4
4
5
5
6
7
7
7
7
7
8
8
9
9
9
10
10
10
11
11
11
12
13
14
15
15
15
16
16
17
17
17
18
18
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
33
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 922.4-8402020-Б Капот
Загрузка ...
1 922.4-8402020 Капот
Загрузка ...
2 921.3-8400017 Решетка
Загрузка ...
3 С8.01.019 Шайба
Загрузка ...
4 Шайба
Загрузка ...
5 М8-6gx20.88.35.019 Болт
Загрузка ...
6 921.3-8400030 Кронштейн
Загрузка ...
7 С8.01.019 Шайба
Загрузка ...
8 921.3-8402250-А Поручень
Загрузка ...
9 Шайба
Загрузка ...
10 М8-6Н.6.019 Гайка
Загрузка ...
11 М8-6Н.6.019 Гайка
Загрузка ...
12 921.3-8402095-А Фиксатор
Загрузка ...
13 921.3-8401088 Решетка
Загрузка ...
14 921.3-8401090 Решетка
Загрузка ...
15 М6-6gx20.88.35.019 Болт
Загрузка ...
16 А30.04.017 Колпачок
Загрузка ...
17 Шайба
Загрузка ...
18 С6.01.019 Шайба
Загрузка ...
19 921.3-8400017-01 Решетка
Загрузка ...
20 921.3-8400020 Каркас
Загрузка ...
21 80-6708225-01 Кронштейн
Загрузка ...
22 3,2х20.019 Шплинт
Загрузка ...
23 М10-6gx25.88.35.019 Болт
Загрузка ...
24 10.ОТ Шайба
Загрузка ...
25 С10.01.019 Шайба
Загрузка ...
26 921.3-8400077 Втулка
Загрузка ...
27 952.3-8402310-Б-03 Боковина
Загрузка ...
27 952.3-8402310-03 Боковина
Загрузка ...
28 952.3-8402330-01 Люк
Загрузка ...
28 952.3-8402330-Б-01 Люк
Загрузка ...
29 М6-6Н.6.019 Гайка
Загрузка ...
30 4х10.019 Шуруп
Загрузка ...
31 80-6105056 Рукоятка
Загрузка ...
32 80-8402410 Замок
Загрузка ...
33 952.3-8402310-02 Боковина
Загрузка ...
33 952.3-8402310-Б-02 Боковина
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
