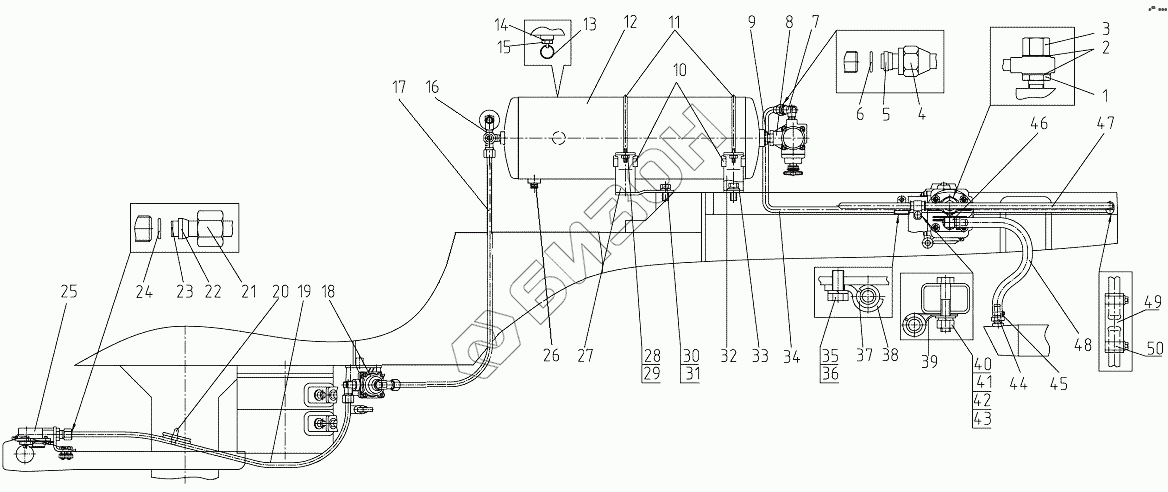

Графический каталог запасных частей к технике: МТЗ 1220.5. Пневмопривод 1220-3506005 (однопроводный)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1021-3506020-02 | 1021-3506020-02 | Трубопровод |
Загрузка ...
|
|
| 1220-3506005 | 1220-3506005 | Пневмопривод |
Загрузка ...
|
|
| 1021-3506620 | 1021-3506620 | Трубопровод |
Загрузка ...
|
|
| 1522М-3506050 | 1522М-3506050 | Трубопровод |
Загрузка ...
|
|
| 1 | 1025-3506622 | Штуцер |
Загрузка ...
|
|
| 2 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 3 | 1025-3506623 | Гайка |
Загрузка ...
|
|
| 4 | 70-3506023 | Гайка накидная |
Загрузка ...
|
|
| 5 | 70-3506028 | Муфта |
Загрузка ...
|
|
| 6 | 014-017-19-2-4 | Кольцо |
Загрузка ...
|
|
| 7 | 70-3506033 | Угольник |
Загрузка ...
|
|
| 8 | 80-3512010 | Регулятор давления |
Загрузка ...
|
|
| 8 | А29.51.000Б | Регулятор давления |
Загрузка ...
|
|
| 9 | 80-3512006 | Контргайка |
Загрузка ...
|
|
| 10 | ПР-43-01 | Уплотнитель |
Загрузка ...
|
|
| 11 | В50-3513032 | Хомут |
Загрузка ...
|
|
| 12 | 1021-3513020 | Баллон |
Загрузка ...
|
|
| 13 | Н50-4202146 | Кольцо |
Загрузка ...
|
|
| 14 | 4600.21 | Шайба РМ22 |
Загрузка ...
|
|
| 15 | 85-3513110 | Клапан в сборе |
Загрузка ...
|
|
| 16 | 921-3513020 | Тройник |
Загрузка ...
|
|
| 17 | 1021-3506021-02 | Трубка |
Загрузка ...
|
|
| 18 | 85М-3514010-03 | Кран тормозной |
Загрузка ...
|
|
| 19 | 1522М-3506051 | Трубка |
Загрузка ...
|
|
| 20 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 21 | 1522-3506023 | Гайка |
Загрузка ...
|
|
| 22 | 1522-3506024 | Муфта |
Загрузка ...
|
|
| 23 | 1522-3506022 | Нипель |
Загрузка ...
|
|
| 24 | 012-015-19-2-4 | Кольцо |
Загрузка ...
|
|
| 25 | 1021-3521005 | Головка соединительная |
Загрузка ...
|
|
| 26 | ПККГ3/8dm | Пробка |
Загрузка ...
|
|
| 27 | 1021-3513010 | Кронштейн |
Загрузка ...
|
|
| 28 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 29 | 6Т | Шайба |
Загрузка ...
|
|
| 30 | М16-6gx32.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | 16.ОТ | Шайба |
Загрузка ...
|
|
| 32 | В50-3513025-А | Кронштейн |
Загрузка ...
|
|
| 33 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 34 | 1021-3506621 | Трубопровод |
Загрузка ...
|
|
| 35 | М10-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 37 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 38 | 102-3407014 | Скоба |
Загрузка ...
|
|
| 39 | 1321-8700031 | Хомут |
Загрузка ...
|
|
| 40 | М8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 41 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 42 | 8Т | Шайба |
Загрузка ...
|
|
| 43 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 44 | 242-3509213 | Штуцер |
Загрузка ...
|
|
| 45 | 25-40/971 | Хомут/С1аmр NORМА ТОRRО |
Загрузка ...
|
|
| 45 | 25-40/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 46 | 265-3509030 | Штуцер |
Загрузка ...
|
|
| 46 | 242-3509213 | Штуцер |
Загрузка ...
|
|
| 47 | 1021-3506610 | Трубопровод |
Загрузка ...
|
|
| 48 | 1025-3506624 | Шланг |
Загрузка ...
|
|
| 49 | 70-1405013 | Шланг |
Загрузка ...
|
|
| 50 | 16-27/971 | Хомут/С1аmр NORМА ТОRRО |
Загрузка ...
|
|
| 50 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
