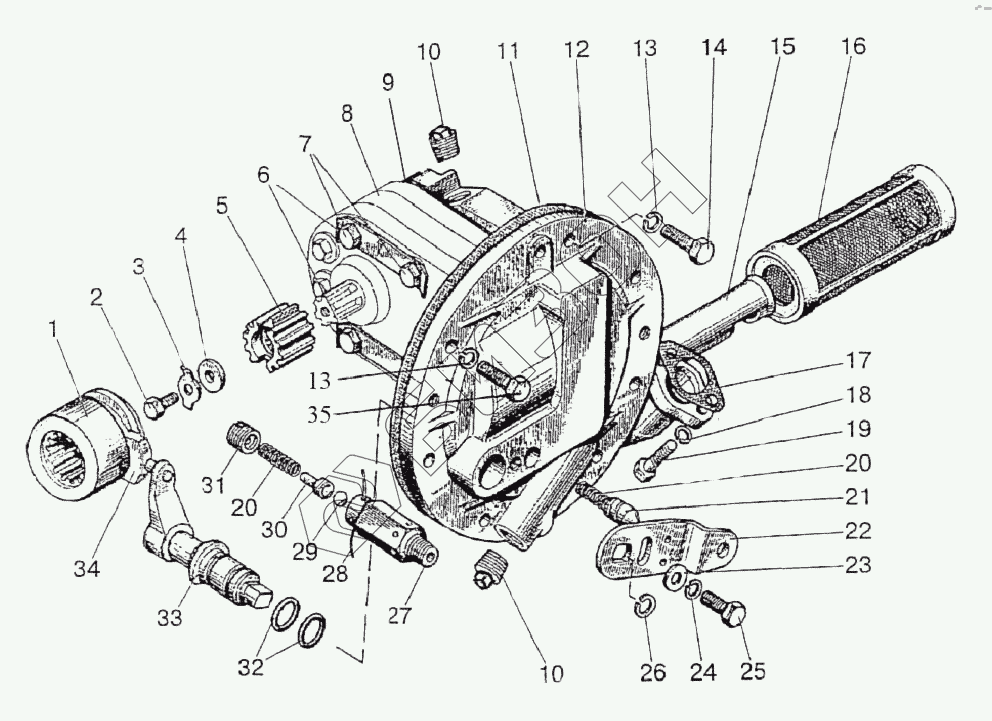

Графический каталог запасных частей к технике: МТЗ 1220.5. Привод насосов
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-1704040 | 80-1704040 | Клапан в сборе |
Загрузка ...
|
|
| 1222-1704010 | 1222-1704010 | Привод насоса |
Загрузка ...
|
|
| 1 | 80С-1704096-Б | Муфта |
Загрузка ...
|
|
| 2 | М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | 80-1704034 | Шайба |
Загрузка ...
|
|
| 4 | 85-1601108 | Шайба |
Загрузка ...
|
|
| 5 | 80-1704014-Б | Втулка |
Загрузка ...
|
|
| 6 | 80-1704092 | Пластина |
Загрузка ...
|
|
| 7 | М12-6gx75.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | НМШ25 | Насос шестеренный |
Загрузка ...
|
|
| 9 | 80-1704093 | Прокладка |
Загрузка ...
|
|
| 10 | ПККГ3/8dm | Пробка |
Загрузка ...
|
|
| 11 | 80-1704016 | Прокладка |
Загрузка ...
|
|
| 12 | 1222-1704015 | Корпус |
Загрузка ...
|
|
| 13 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 14 | М10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | 80-1704030 | Маслопровод |
Загрузка ...
|
|
| 16 | 80-1704050-А | Фильтр |
Загрузка ...
|
|
| 17 | 80-1704033 | Прокладка |
Загрузка ...
|
|
| 18 | 8Т | Шайба |
Загрузка ...
|
|
| 19 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 21 | 80-1704037 | Фиксатор |
Загрузка ...
|
|
| 22 | 80-1704018 | Пластина |
Загрузка ...
|
|
| 23 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 24 | 10Л | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 25 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | С18 | Кольцо |
Загрузка ...
|
|
| 27 | 80-1704041 | Корпус |
Загрузка ...
|
|
| 28 | 1,0-О-С | Проволока |
Загрузка ...
|
|
| 29 | 10,0-60 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 30 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 31 | 80-1704038 | Пробка |
Загрузка ...
|
|
| 32 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 33 | 80-1704020-Б | Валик |
Загрузка ...
|
|
| 34 | 80-1704021 | Сухарь |
Загрузка ...
|
|
| 35 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
