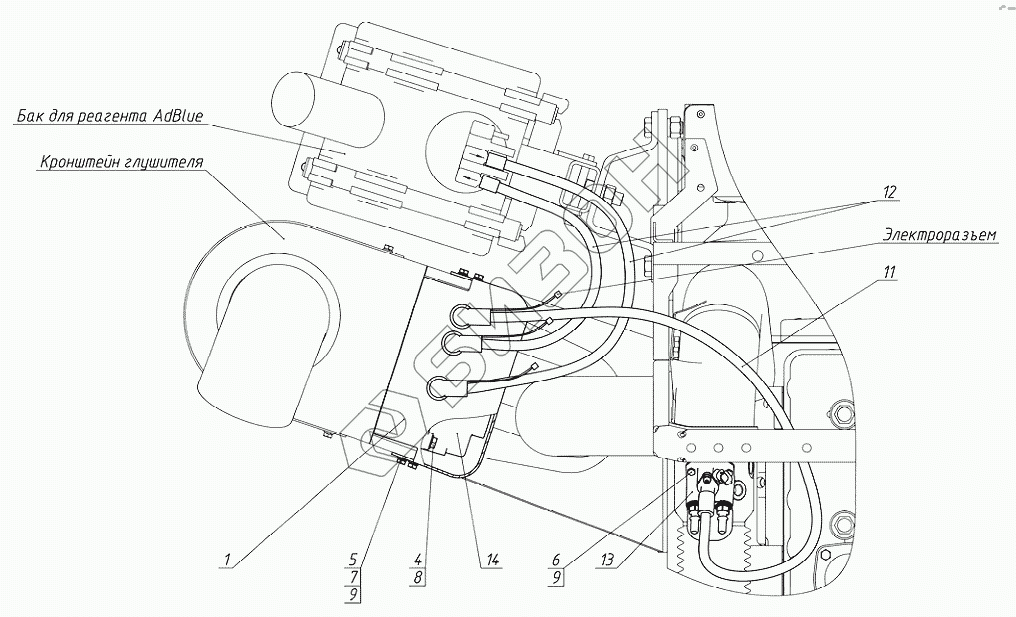

Графический каталог запасных частей к технике: МТЗ 1220.5. Система подачи (1220.5-1204010)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
4
5
6
7
8
9
9
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1220.5-1204010 1220.5-1204010 Система подачи
Загрузка ...
1 1220.5-1204020 Ограждение
Загрузка ...
4 М8-6gх90.88.35.019 Болт
Загрузка ...
5 М6-6gх12.88.35.019 Болт ГОСТ 7796-70
Загрузка ...
6 M6-6gx20.58.35.019 Болт
Загрузка ...
7 С6.01.019 Шайба
Загрузка ...
8 С8.01.019 Шайба
Загрузка ...
9 Шайба
Загрузка ...
11 0452C203RY-00 Трубопровод
Загрузка ...
12 0452C203RX-00 Трубопровод
Загрузка ...
13 0452D203B010 Дозирующий модуль
Загрузка ...
14 0449Z98771-00 Подающий модуль
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
