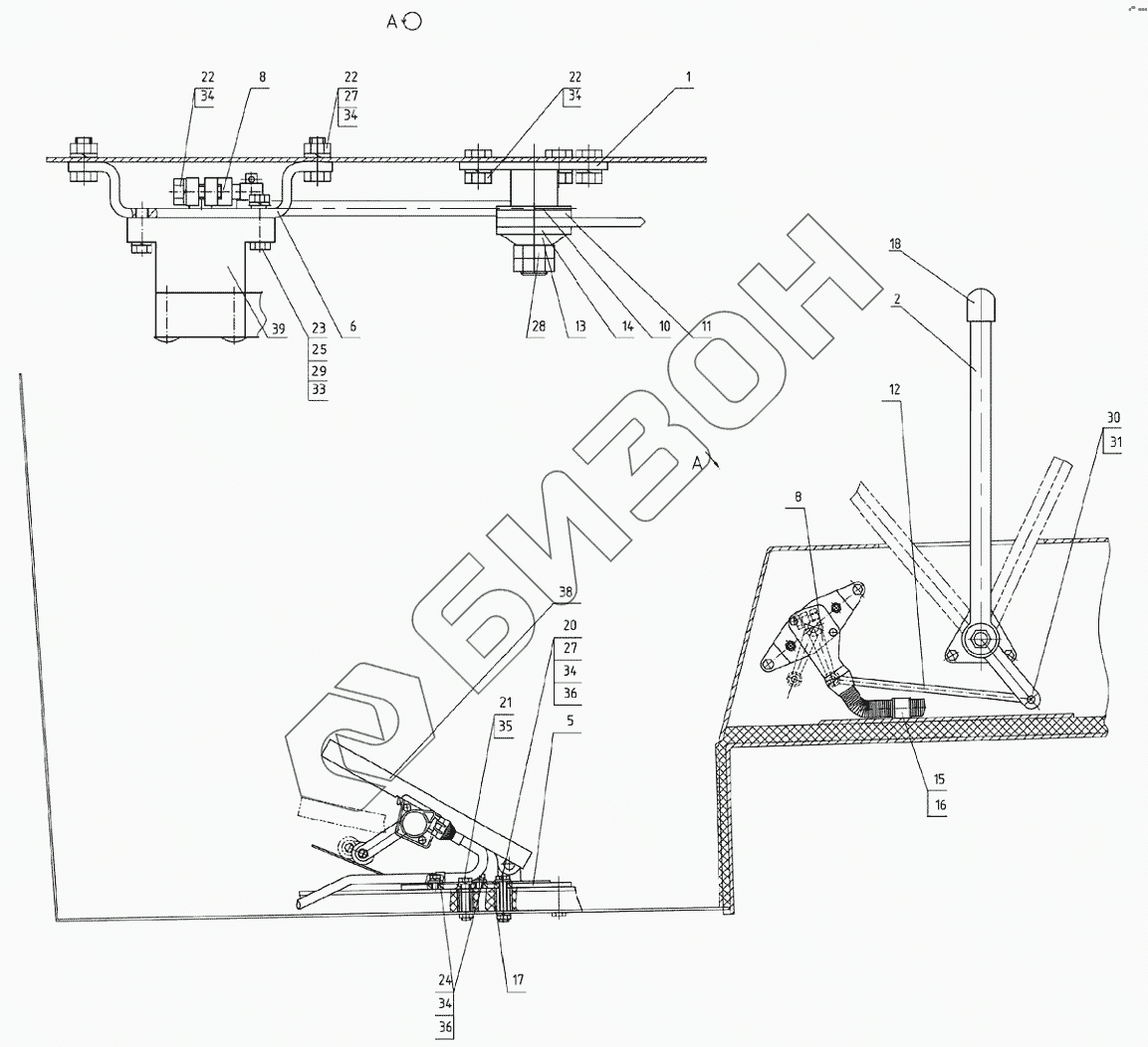

Графический каталог запасных частей к технике: МТЗ 1220.5. Управление подачей топлива 1221.4-1108000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
5
6
8
8
10
11
12
13
14
15
16
17
18
20
21
22
22
22
23
24
25
27
27
28
29
30
31
33
34
34
34
34
34
35
36
36
38
38
38
39
39
Позиция на иллюстрации Заводской номер детали Название детали Цена
1221.4-1108000 1221.4-1108000 Управление подачей топлива
Загрузка ...
1 1221-1108105 Кронштейн
Загрузка ...
2 1221-1108350 Рукоятка
Загрузка ...
5 1221.4-1108004 Пластина
Загрузка ...
6 1221.4-1108007 Кронштейн
Загрузка ...
8 3022-1108003 Рычаг
Загрузка ...
10 80-1108028 Шайба
Загрузка ...
11 80-1108178 Шайба фрикционная
Загрузка ...
12 80В-1108344 Тяга
Загрузка ...
13 80В-1108347 Пружина тарельчатая
Загрузка ...
14 822-1108028 Шайба
Загрузка ...
15 70-1115012 Хомутик
Загрузка ...
16 70-3506027 Втулка
Загрузка ...
17 2522-6702066-01 Втулка
Загрузка ...
18 А13.11.000 Рукоятка
Загрузка ...
20 М8-6gx45.88.35.019 Болт
Загрузка ...
21 М10-6gx45.88.35.019 Болт
Загрузка ...
22 М8-6gx25.88.35.019 Болт
Загрузка ...
23 М6-6gx25.88.35.019 Болт
Загрузка ...
24 М8-6gx14.88.35.019 Болт
Загрузка ...
25 М6-6Н.6.019 Гайка
Загрузка ...
27 М8-6Н.6.019 Гайка
Загрузка ...
28 М14х1,5-6Н.04.019 Гайка
Загрузка ...
29 С.6.01.019 Шайба
Загрузка ...
30 Шплинт2х12.019 Шплинт
Загрузка ...
31 Палец6х22 Палец
Загрузка ...
33 Шайба
Загрузка ...
34 Шайба
Загрузка ...
35 10.ОТ Шайба
Загрузка ...
36 С8.01.019 Шайба
Загрузка ...
38 EAAX-EXP0023 Педаль электронная
Загрузка ...
38 225360 Педаль электронная
Загрузка ...
38 ПЭ-35-01 Педаль электронная
Загрузка ...
39 EAAX-EFT1743 Сенсор ручного управления
Загрузка ...
39 С-01 Сенсор ручного управления
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
