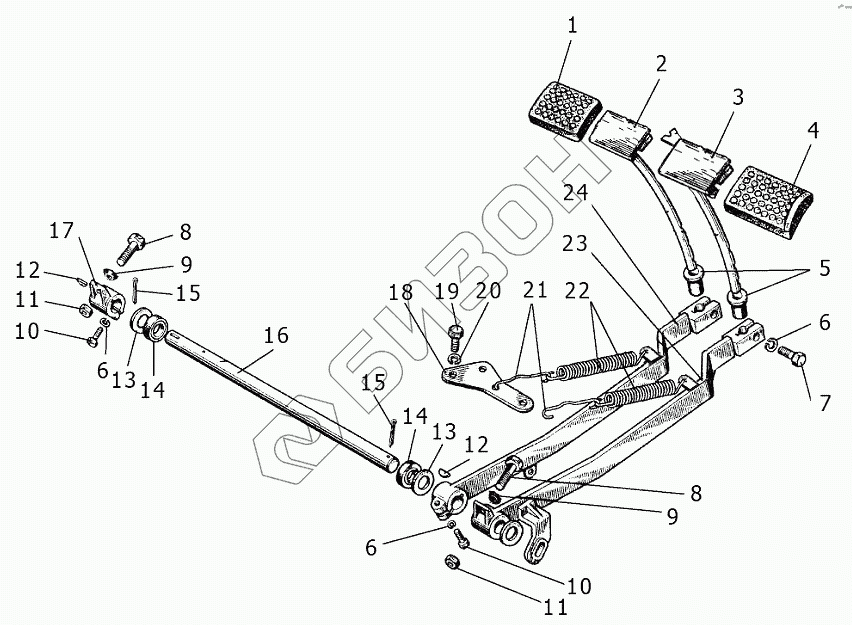

Графический каталог запасных частей к технике: МТЗ 1220.5. Управление тормозами
1
2
3
4
5
6
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-3503080 | 80-3503080 | Педаль правая с чехлом в сборе |
Загрузка ...
|
|
| 80-3503090 | 80-3503090 | Педаль левая с чехлом в сборе |
Загрузка ...
|
|
| 70-3503080 | 70-3503080 | Тяга тормоза |
Загрузка ...
|
|
| 1 | A13.34.001 | Накладка |
Загрузка ...
|
|
| 2 | 80-3503140 | Педаль |
Загрузка ...
|
|
| 3 | 80-3503130 | Педаль |
Загрузка ...
|
|
| 4 | A13.33.002 | Чехол |
Загрузка ...
|
|
| 5 | 80-3503158-A | Уплотнитель |
Загрузка ...
|
|
| 6 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 7 | М12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | 70-3503019 | Болт |
Загрузка ...
|
|
| 9 | 70-3503018 | Шайба |
Загрузка ...
|
|
| 10 | М12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 13 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 14 | 2.2-25x42-1 | Манжета |
Загрузка ...
|
|
| 15 | 5x36.019 | Шплинт |
Загрузка ...
|
|
| 16 | 50-3503015 | Валик |
Загрузка ...
|
|
| 17 | 70-3503017-A | Рычаг |
Загрузка ...
|
|
| 18 | 85-3503046 | Кронштейн |
Загрузка ...
|
|
| 19 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 21 | 70-3503045 | Удлинитель |
Загрузка ...
|
|
| 22 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 23 | 85-3503110-A | Рычаг |
Загрузка ...
|
|
| 24 | 85-3503120-A | Рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
