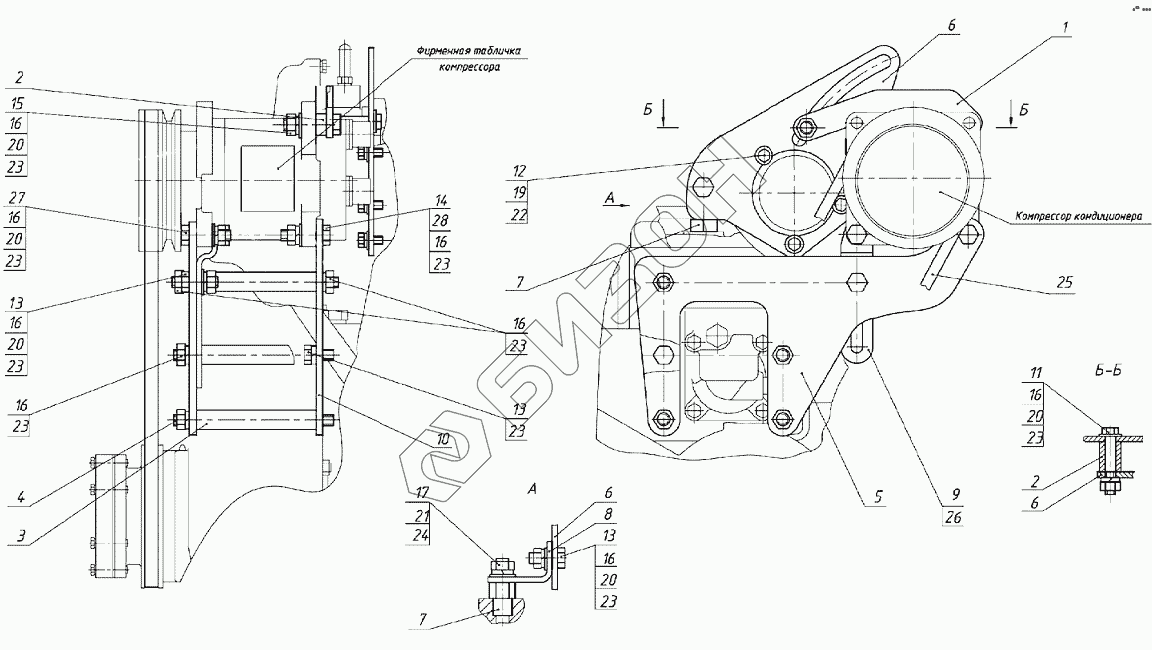

Графический каталог запасных частей к технике: МТЗ 1220.5. Установка компрессора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
6
6
7
7
8
9
10
11
12
13
13
13
14
15
16
16
16
16
16
16
16
16
17
19
20
20
20
20
20
21
22
23
23
23
23
23
23
23
23
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
950-8114010 950-8114010 Компрессор кондиционера
Загрузка ...
1 950-8114031 Рычаг
Загрузка ...
2 950-8114011-01 Втулка
Загрузка ...
3 950-8114015 Шпилька
Загрузка ...
4 950-8114019 Шпилька
Загрузка ...
5 950-8114012 Пластина
Загрузка ...
6 950-8114014 Сектор
Загрузка ...
7 1025-8114016 Переходник
Загрузка ...
8 950-8114017 Уголок
Загрузка ...
9 950-8114018 Планка
Загрузка ...
10 950-8114020 Пластина
Загрузка ...
11 М10-6gx70.88.35.019 Болт
Загрузка ...
12 М8-6gx20.88.35.019 Болт
Загрузка ...
13 М10-6gx25.88.35.019 Болт
Загрузка ...
14 950-8114013 Втулка
Загрузка ...
15 М10-6gx40.88.35.019 Болт
Загрузка ...
16 М10-6Н.6.019 Гайка
Загрузка ...
17 М12-6Н.6.019 Гайка
Загрузка ...
19 С.8.01.019 Шайба
Загрузка ...
20 С.10.01.019 Шайба
Загрузка ...
21 С.12.01.019 Шайба
Загрузка ...
22 Шайба
Загрузка ...
23 10.ОТ Шайба
Загрузка ...
24 12.ОТ Шайба
Загрузка ...
25 AVX13x1200 Ремень
Загрузка ...
26 950-8114011 Втулка
Загрузка ...
27 950-8114032 Болт
Загрузка ...
28 950-8114032-01 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
