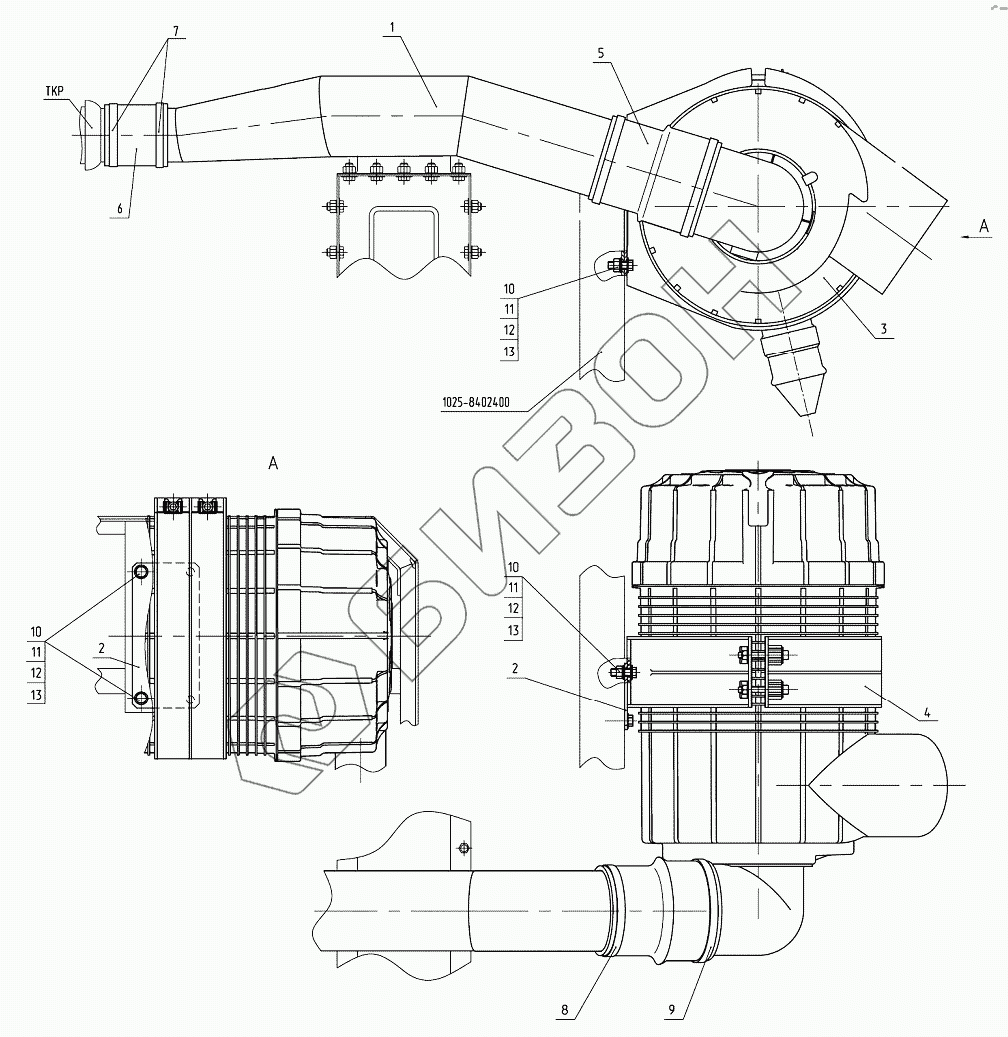

Графический каталог запасных частей к технике: МТЗ 1220.5. Установка воздухоочистителя
1
2
2
3
4
5
6
6
6
6
7
7
8
8
9
9
10
10
10
11
11
11
12
12
12
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1220.4-1109125-01 | 1220.4-1109125-01 | Установка воздухоочистителя |
Загрузка ...
|
|
| 1 | 1025-1109211 | Воздуховод |
Загрузка ...
|
|
| 2 | 1220.4-1109011 | Пластина |
Загрузка ...
|
|
| 3 | FPG100317 | Фильтр воздушный |
Загрузка ...
|
|
| 4 | Р780594 | Хомут крепления |
Загрузка ...
|
|
| 5 | Р101292 | Рукав-деталь Р101292 |
Загрузка ...
|
|
| 6 | 270003151-А | Патрубок силиконовый |
Загрузка ...
|
|
| 6 | 60-80-С | Патрубок силиконовый |
Загрузка ...
|
|
| 6 | PR001-60-80-PES | Патрубок термостойкий |
Загрузка ...
|
|
| 6 | 978059079 | Патрубок силиконовый |
Загрузка ...
|
|
| 7 | 60-80/971 | Хомут с червячной резьбой 60-80 |
Загрузка ...
|
|
| 7 | 60-80/9-C6W | Хомут с червячной резьбой 60-80 |
Загрузка ...
|
|
| 8 | 90-110/971 | Хомут NORMA TORRO |
Загрузка ...
|
|
| 8 | 90-110/9-C6W | Хомут с червячной резьбой 90-110 |
Загрузка ...
|
|
| 9 | 100-120/971 | Хомут |
Загрузка ...
|
|
| 9 | 100-120/9-C6W | Хомут с червячной резьбой 100-120 |
Загрузка ...
|
|
| 10 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 13 | 8Т | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
