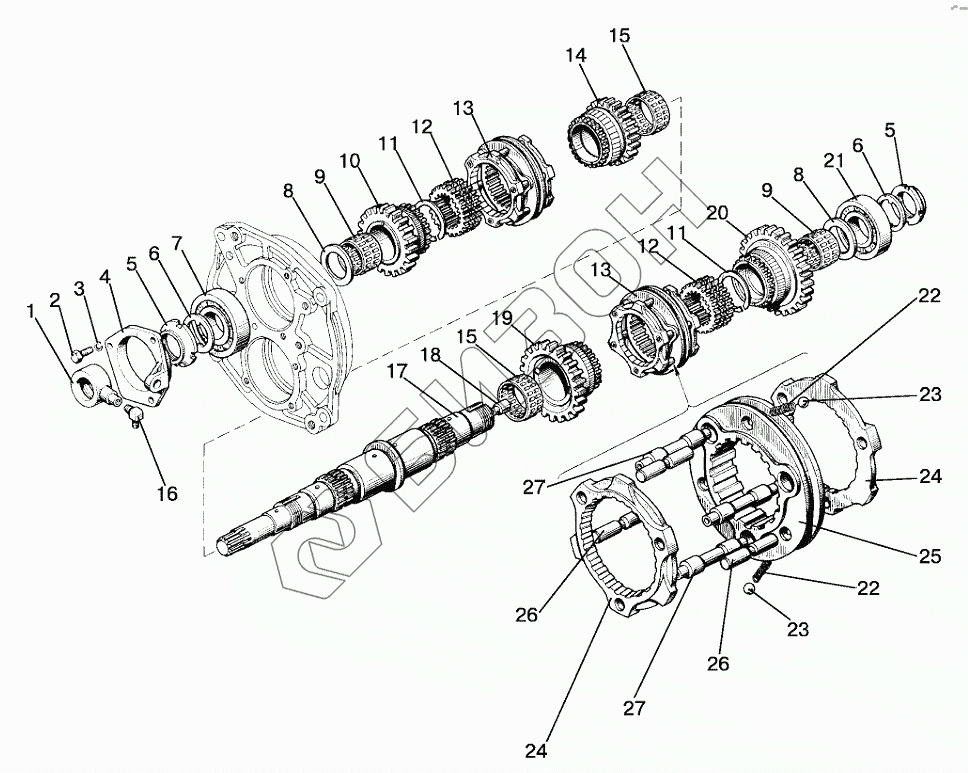

Графический каталог запасных частей к технике: МТЗ 1220.5. Вал первичный (16F+8R)
1
2
3
4
5
5
6
6
7
8
8
9
9
10
11
11
12
12
13
13
14
15
15
16
17
18
19
20
21
22
22
23
23
24
24
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80C-1701060-A | 80C-1701060-A | Синхронизатор |
Загрузка ...
|
|
| 1221M-1701020-A | 1221M-1701020-A | Узел передач |
Загрузка ...
|
|
| 1 | 80C-1701036 | Втулка |
Загрузка ...
|
|
| 2 | M12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 4 | 80C-1701035 | Крышка |
Загрузка ...
|
|
| 5 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 6 | 80-1701056 | Шайба |
Загрузка ...
|
|
| 7 | 409 | Подшипник |
Загрузка ...
|
|
| 8 | 80-1601082 | Шайба |
Загрузка ...
|
|
| 9 | 664910Е | Подшипник |
Загрузка ...
|
|
| 10 | 1522C-1701048 | Шестерня |
Загрузка ...
|
|
| 11 | 2С60 | Кольцо |
Загрузка ...
|
|
| 12 | 80C-1701033 | Втулка |
Загрузка ...
|
|
| 13 | 80C-1701060-A | Синхронизатор |
Загрузка ...
|
|
| 14 | 1521-1701042 | Шестерня |
Загрузка ...
|
|
| 15 | 664913Е | Подшипник |
Загрузка ...
|
|
| 16 | 86-1802088 | Угольник |
Загрузка ...
|
|
| 17 | 80C-1701032 | Вал |
Загрузка ...
|
|
| 18 | 80-1701053 | Дроссель |
Загрузка ...
|
|
| 19 | 1522C-1701052 | Шестерня |
Загрузка ...
|
|
| 20 | 1522C-1701054 | Шестерня |
Загрузка ...
|
|
| 21 | 309К | Подшипник |
Загрузка ...
|
|
| 22 | 80-3405044 | Пружина |
Загрузка ...
|
|
| 23 | 7,938-100 | Шарик |
Загрузка ...
|
|
| 24 | 80С-1701062-Б | Кольцо |
Загрузка ...
|
|
| 25 | 80С-1701064-Б | Каретка |
Загрузка ...
|
|
| 26 | 80C-1701061 | Палец |
Загрузка ...
|
|
| 27 | 80С-1701063-Б | Палец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
