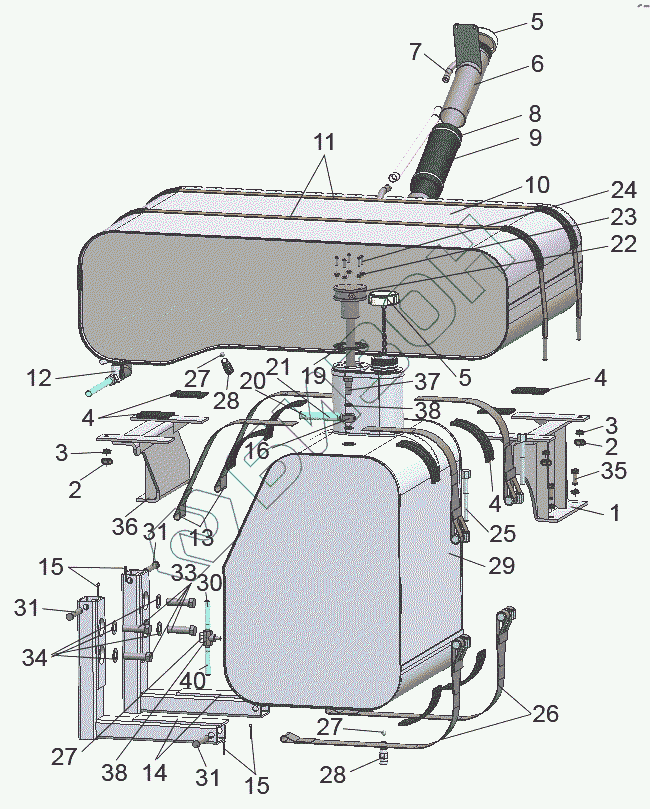

Графический каталог запасных частей к технике: МТЗ 1523.5. Баки топливные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1523.5-1101000
1
2
2
3
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
19
20
21
22
23
24
25
26
27
27
27
28
28
29
30
31
31
31
33
34
35
36
37
38
38
40
Позиция на иллюстрации Заводской номер детали Название детали Цена
1523.5-1101000 1523.5-1101000 Бак топливный
Загрузка ...
1 1522-1101080 Кронштейн
Загрузка ...
2 Гайка М10-6Н.6.019 Гайка М10-6Н.6.019
Загрузка ...
3 Шайба 10.ОТ Шайба
Загрузка ...
4 ПР-43-02 Прокладка
Загрузка ...
5 082-1103010 Пробка
Загрузка ...
6 1522-1101060 Горловина
Загрузка ...
7 85-1101002 Трубка
Загрузка ...
8 ХС-66 Хомут
Загрузка ...
9 70-1101035-Б-01 Рукав
Загрузка ...
10 1522-1101010 Бак
Загрузка ...
11 1522-1101090 Хомут
Загрузка ...
12 ПП6-1-О Кран
Загрузка ...
13 1522-1101140-01 Лента
Загрузка ...
14 1522-1101118 Прокладка
Загрузка ...
15 Шплинт 3,2х18.019 Шплинт
Загрузка ...
16 3522-1101310 Угольник
Загрузка ...
19 1522-3806026 Прокладка
Загрузка ...
20 3022-1101002-01 Топливопровод
Загрузка ...
21 16-27 Хомут
Загрузка ...
22 ДОТ.6804-02 Датчик объема топлива
Загрузка ...
23 80-1101067 Шайба
Загрузка ...
24 Винт В.М5-6дх35.58.019 Винт
Загрузка ...
25 1522-1101005 Болт
Загрузка ...
26 1522-1101140 Лента
Загрузка ...
27 11,112-100 Шарик
Загрузка ...
28 822-1101081 Штуцер
Загрузка ...
29 1522.5-1101210 Бак
Загрузка ...
30 920-1101210-03 Труба
Загрузка ...
31 1522-1101125 Палец
Загрузка ...
32 1522-1101136-03 Труба
Загрузка ...
33 Болт М16-6дх50.88.35.019 Болт
Загрузка ...
34 Шайба 16.ОТ Шайба
Загрузка ...
35 Болт М10-6дх25.88.35.019 Болт
Загрузка ...
36 1522-1101070 Кронштейн
Загрузка ...
37 Д18-051 Болт
Загрузка ...
38 РМ14 Шайба
Загрузка ...
40 920-1101250-01 Топливопровод
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
