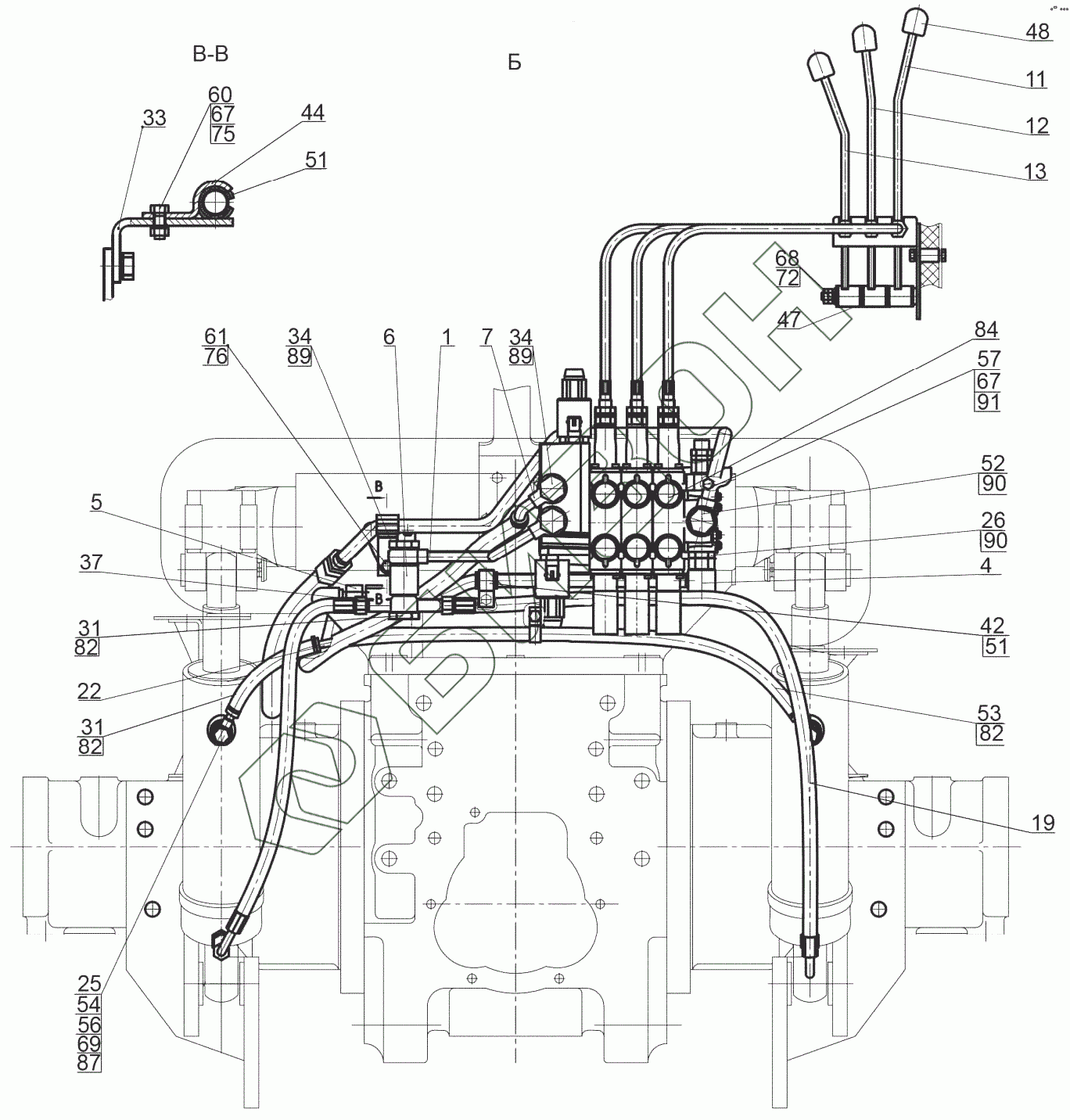

Графический каталог запасных частей к технике: МТЗ 1523.5. Гидроагрегаты и арматура
Ду 10
КЦИР.303588.003-02
1
4
5
6
7
11
12
13
19
22
25
26
31
32
33
34
34
37
42
44
47
48
51
51
52
53
54
56
57
60
61
67
67
68
69
72
75
76
82
82
82
82
82
82
84
87
87
87
89
89
89
89
89
89
90
90
90
90
90
90
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М036.50Б.10 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| Ду 10 | Ду 10 | Полумуфта |
Загрузка ...
|
|
| КЦИР.303588.003-02 | КЦИР.303588.003-02 | Полумуфта наружная |
Загрузка ...
|
|
| Р1523-4600010 | Р1523-4600010 | Гидросистема |
Загрузка ...
|
|
| 1 | Р1523-4607075 | Труба |
Загрузка ...
|
|
| 3 | Р1523-4607085 | Труба |
Загрузка ...
|
|
| 4 | Р1523-4607160 | Труба |
Загрузка ...
|
|
| 5 | Р1523-4607180 | Штуцер |
Загрузка ...
|
|
| 6 | 1523-4607040 | Кронштейн |
Загрузка ...
|
|
| 7 | 1523-4607150 | Труба |
Загрузка ...
|
|
| 8 | 1522-4607020 | Патрубок |
Загрузка ...
|
|
| 9 | 1522-4607070 | Болт |
Загрузка ...
|
|
| 10 | 1522-4607090 | Патрубок |
Загрузка ...
|
|
| 11 | 1523-4607230 | Рычаг |
Загрузка ...
|
|
| 12 | 1523-4607230-01 | Рычаг |
Загрузка ...
|
|
| 13 | 1523-4607230-02 | Рычаг |
Загрузка ...
|
|
| 14 | 1522-4607250 | Кронштейн |
Загрузка ...
|
|
| 15 | 1522-4608210 | Бак |
Загрузка ...
|
|
| 16 | 1522-4608230 | Стяжка |
Загрузка ...
|
|
| 17 | П80-4607120-07 | Рукав высокого давления |
Загрузка ...
|
|
| 18 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 19 | 680-4607140-06 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | 680-4607140-13 | Рукав высокого давления |
Загрузка ...
|
|
| 21 | 100-4617110-01 | Привод насоса |
Загрузка ...
|
|
| 22 | 3022-4607120 | Тройник |
Загрузка ...
|
|
| 24 | С80-4607380 | Труба |
Загрузка ...
|
|
| 25 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 26 | Р1523-4607001 | Штуцер |
Загрузка ...
|
|
| 27 | Р1523-4607061 | Шланг |
Загрузка ...
|
|
| 28 | Р1523-4607062 | Шланг |
Загрузка ...
|
|
| 29 | Р1523-4607062-01 | Шланг |
Загрузка ...
|
|
| 30 | Р1523-4607121 | Кронштейн |
Загрузка ...
|
|
| 31 | 1523-4607063 | Рукав |
Загрузка ...
|
|
| 32 | 1523-4607063-01 | Рукав |
Загрузка ...
|
|
| 33 | 1523-4607013 | Кронштейн |
Загрузка ...
|
|
| 34 | 1522-4607011-А | Болт |
Загрузка ...
|
|
| 36 | 1522-4607017 | Палец |
Загрузка ...
|
|
| 37 | 1522-4607078 | Угольник |
Загрузка ...
|
|
| 38 | 1522-4607252 | Втулка |
Загрузка ...
|
|
| 39 | 1522-4608234 | Прокладка |
Загрузка ...
|
|
| 40 | 1522-4608237 | Кронштейн |
Загрузка ...
|
|
| 41 | 1522-4608238 | Кронштейн |
Загрузка ...
|
|
| 42 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 43 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 44 | 50-4607041 | Кронштейн |
Загрузка ...
|
|
| 47 | А61.01.017 | Втулка |
Загрузка ...
|
|
| 48 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 50 | ПР-43-02 | Прокладка |
Загрузка ...
|
|
| 51 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 52 | 40-4607037 | Болт |
Загрузка ...
|
|
| 53 | 1523-4607063-02 | Шланг |
Загрузка ...
|
|
| 54 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 55 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 56 | Д18-051 | Болт |
Загрузка ...
|
|
| 57 | Болт М8-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | Болт М12-6дх150.58.019 | Болт |
Загрузка ...
|
|
| 59 | Болт М8-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | Болт М8-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 61 | Болт М10-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 62 | Болт М10-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 63 | Болт М12-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 64 | Болт М16-6дх32.88.35.019 | Болт |
Загрузка ...
|
|
| 65 | Винт В.М6-6дх16.58.019 | Винт |
Загрузка ...
|
|
| 66 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 67 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 68 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 69 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 71 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 72 | Шайба С 10.01.019 | Шайба |
Загрузка ...
|
|
| 73 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 74 | Шайба 6Т | Шайба 6Т |
Загрузка ...
|
|
| 75 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 76 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 77 | Шайба 12.ОТ | Шайба |
Загрузка ...
|
|
| 78 | Шайба 16.ОТ | Шайба |
Загрузка ...
|
|
| 79 | РП70-1523.1 | Гидроблок |
Загрузка ...
|
|
| 80 | ЕААВ.303635.001-01 | Трос |
Загрузка ...
|
|
| 82 | 16¬27/971 | Хомут |
Загрузка ...
|
|
| 82 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
|
| 83 | 25-40/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 83 | 25¬40/971 | Хомут |
Загрузка ...
|
|
| 84 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 87 | Шайба М14 400-868-4490-41 | Шайба |
Загрузка ...
|
|
| 87 | Шайба 627 РРМ14 | Шайба |
Загрузка ...
|
|
| 87 | Шайба SCN227-P18-PM14 | Шайба |
Загрузка ...
|
|
| 88 | Шайба SCN025-P20-PM1/2 | Шайба |
Загрузка ...
|
|
| 88 | Шайба 825 РР45-D1/2 | Шайба |
Загрузка ...
|
|
| 88 | Шайба 1/2 BSP 400-825-4490-41 | Шайба |
Загрузка ...
|
|
| 89 | Шайба М22 400-874-4490-41 | Шайба |
Загрузка ...
|
|
| 89 | Шайба 636 РРМ22 | Шайба |
Загрузка ...
|
|
| 89 | Шайба SCN236-P18-PM22 | Шайба |
Загрузка ...
|
|
| 90 | Шайба М24 400-875-4490-41 | Шайба |
Загрузка ...
|
|
| 90 | Шайба 638 РРМ24 | Шайба |
Загрузка ...
|
|
| 90 | Шайба SCN238-P18-PM24 | Шайба |
Загрузка ...
|
|
| 91 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 92 | Шайба С 6.01.019 | Шайба |
Загрузка ...
|
|
| 93 | ТМ111-12 | Датчик сигнализатора температуры |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
