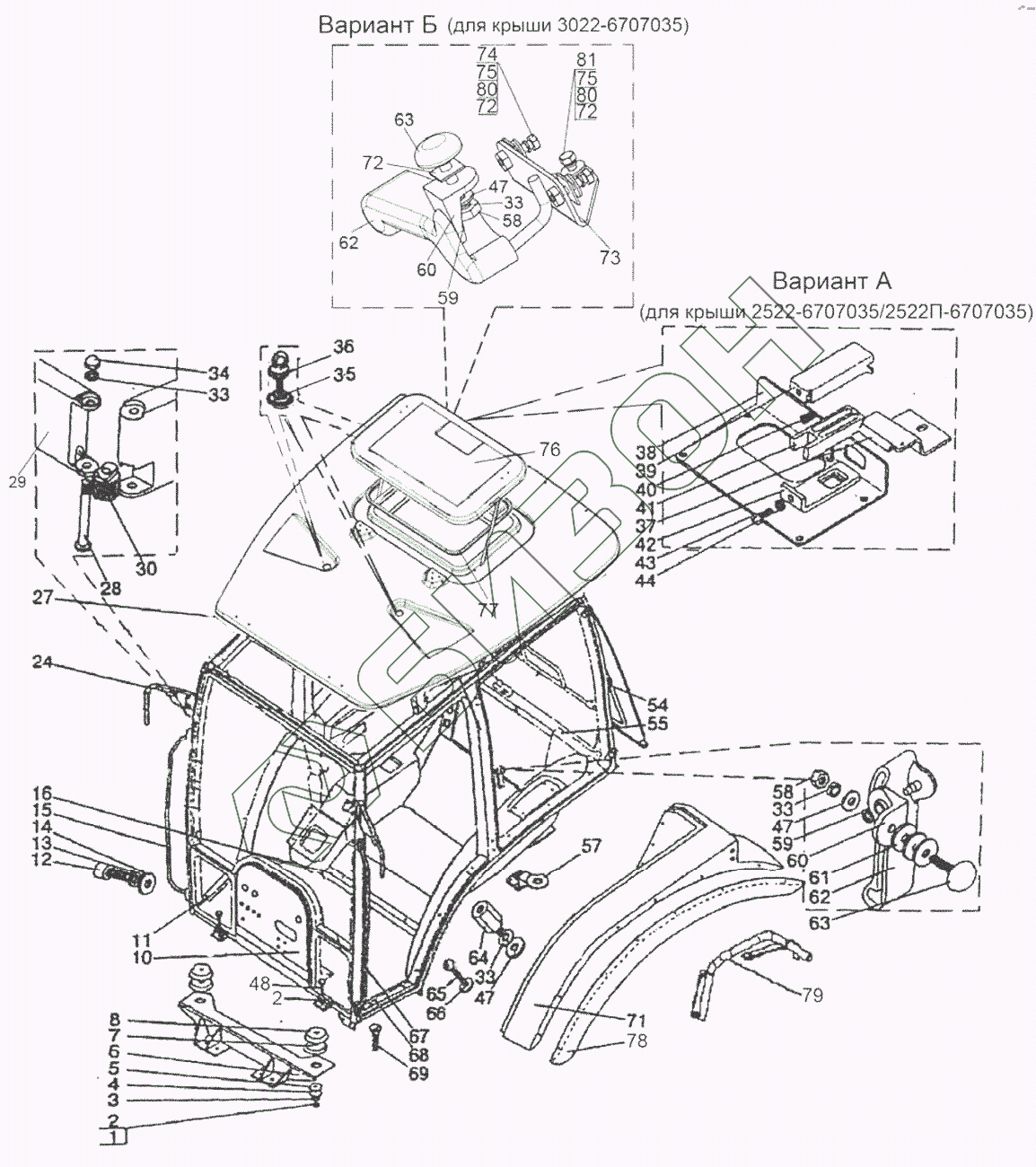

Графический каталог запасных частей к технике: МТЗ 1523.5. Кабина трактора
2522-6700010
2522-6703033-Б
2522-6703032-Б
1
2
2
3
4
5
6
7
8
10
11
12
13
14
15
16
24
27
27
27
28
29
30
33
33
33
33
34
35
36
37
38
39
40
41
42
43
44
47
47
47
48
54
57
57
58
58
59
59
60
60
61
62
62
62
62
62
62
63
63
64
65
66
67
68
69
71
71
71
71
72
72
72
73
74
75
75
76
76
76
77
78
78
78
78
79
79
80
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-6700010 | 2522-6700010 | Кабина в сборе |
Загрузка ...
|
|
| 2522-6703033-Б | 2522-6703033-Б | Прокладка |
Загрузка ...
|
|
| 2522-6703032-Б | 2522-6703032-Б | Прокладка |
Загрузка ...
|
|
| 1 | Шплинт 4x36.019 | Шплинт |
Загрузка ...
|
|
| 2 | М20х1,5 | Гайка |
Загрузка ...
|
|
| 3 | Шайба 16.ОТ | Шайба |
Загрузка ...
|
|
| 4 | Шайба С 16.01.019 | Шайба |
Загрузка ...
|
|
| 5 | 130-5001364-В | Подушка нижняя |
Загрузка ...
|
|
| 6 | 1522-6700030 | Кронштейн |
Загрузка ...
|
|
| 7 | 80-6700160 | Виброизолятор |
Загрузка ...
|
|
| 8 | 80-6700163 | Обойма |
Загрузка ...
|
|
| 10 | 2522-6703031-Б | Прокладка |
Загрузка ...
|
|
| 11 | 2522-6702001-01 | Прижим |
Загрузка ...
|
|
| 12 | ВМ10Х35 | Винт |
Загрузка ...
|
|
| 13 | Шайба С 10.01.019 | Шайба |
Загрузка ...
|
|
| 14 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 15 | 2522-6703115-01 | Поручень |
Загрузка ...
|
|
| 16 | 2522-6702466 | Прижим |
Загрузка ...
|
|
| 24 | 2522-8201200 | Кронштейн |
Загрузка ...
|
|
| 27 | 3022-6707035 | Крыша |
Загрузка ...
|
|
| 27 | 2522-6707035 | Крыша |
Загрузка ...
|
|
| 27 | 2522П-6707035 | Крыша |
Загрузка ...
|
|
| 28 | 2522-8201219 | Винт |
Загрузка ...
|
|
| 29 | 2522-8201205 | Кронштейн |
Загрузка ...
|
|
| 30 | 2522-8201204 | Валик |
Загрузка ...
|
|
| 33 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 34 | 2522-6708029 | Гайка |
Загрузка ...
|
|
| 35 | 2522-6707081 | Шайба |
Загрузка ...
|
|
| 36 | 2522-6707033 | Рым-болт |
Загрузка ...
|
|
| 37 | 822-6707051-Б | Кронштейн |
Загрузка ...
|
|
| 38 | 822-6707065 | Панель |
Загрузка ...
|
|
| 39 | 822-6707066 | Крышка |
Загрузка ...
|
|
| 40 | 55-17-27 | Пружина |
Загрузка ...
|
|
| 41 | 822-6707061 | Зацеп |
Загрузка ...
|
|
| 42 | 822-6707067 | Кронштейн |
Загрузка ...
|
|
| 43 | М6 | Гайка |
Загрузка ...
|
|
| 44 | Шайба С 6.01.019 | Шайба |
Загрузка ...
|
|
| 47 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 48 | 2522-6700029 | Болт |
Загрузка ...
|
|
| 54 | 21054 | Пневмоподъемник |
Загрузка ...
|
|
| 57 | 1522-6700037-01 | Кронштейн |
Загрузка ...
|
|
| 57 | 1522-6700037 | Кронштейн |
Загрузка ...
|
|
| 58 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 59 | Шайба 5.65Г.07.6 | Шайба |
Загрузка ...
|
|
| 60 | 822-6708152 | Кронштейн |
Загрузка ...
|
|
| 61 | 80-6708904-Б | Прокладка |
Загрузка ...
|
|
| 62 | 822-6708160 | Рукоятка |
Загрузка ...
|
|
| 62 | 822-6708160-01 | Рукоятка |
Загрузка ...
|
|
| 63 | 2522-6708165 | Винт |
Загрузка ...
|
|
| 64 | 2522-6708032 | Втулка |
Загрузка ...
|
|
| 65 | М6х20 | Винт |
Загрузка ...
|
|
| 66 | 2522-6700018 | Шайба |
Загрузка ...
|
|
| 67 | 2522-6703115 | Поручень левый |
Загрузка ...
|
|
| 68 | 2522-6702001 | Прижим левый |
Загрузка ...
|
|
| 69 | М6х16 | Винт |
Загрузка ...
|
|
| 71 | 4520-8404011-01 | Крыло |
Загрузка ...
|
|
| 71 | 923-8404010-01 | Крыло правое |
Загрузка ...
|
|
| 71 | 923-8404010 | Крыло левое |
Загрузка ...
|
|
| 71 | 4520-8404011 | Крыло |
Загрузка ...
|
|
| 72 | 923-6707086 | Прокладка |
Загрузка ...
|
|
| 73 | 3022-6707055 | Кронштейн |
Загрузка ...
|
|
| 74 | Болт М6-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 75 | Шайба 6Т | Шайба 6Т |
Загрузка ...
|
|
| 76 | 2522-6707040 | Люк |
Загрузка ...
|
|
| 76 | 2522П-6707040 | Люк |
Загрузка ...
|
|
| 76 | 3022-6707040 | Люк |
Загрузка ...
|
|
| 77 | А37.08.045 | Уплотнитель |
Загрузка ...
|
|
| 78 | 923-8404030 | Уширитель левый |
Загрузка ...
|
|
| 78 | 923-8404030-01 | Уширитель правый |
Загрузка ...
|
|
| 78 | 2022-8404012 | Уширитель |
Загрузка ...
|
|
| 78 | 2022-8404012-01 | Уширитель |
Загрузка ...
|
|
| 79 | 2522-8404020 | Кронштейн |
Загрузка ...
|
|
| 79 | 2522-8404020-01 | Кронштейн |
Загрузка ...
|
|
| 80 | Шайба С6.01.019 | Шайба С6.01.019 |
Загрузка ...
|
|
| 81 | Болт М6-6дх30.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
