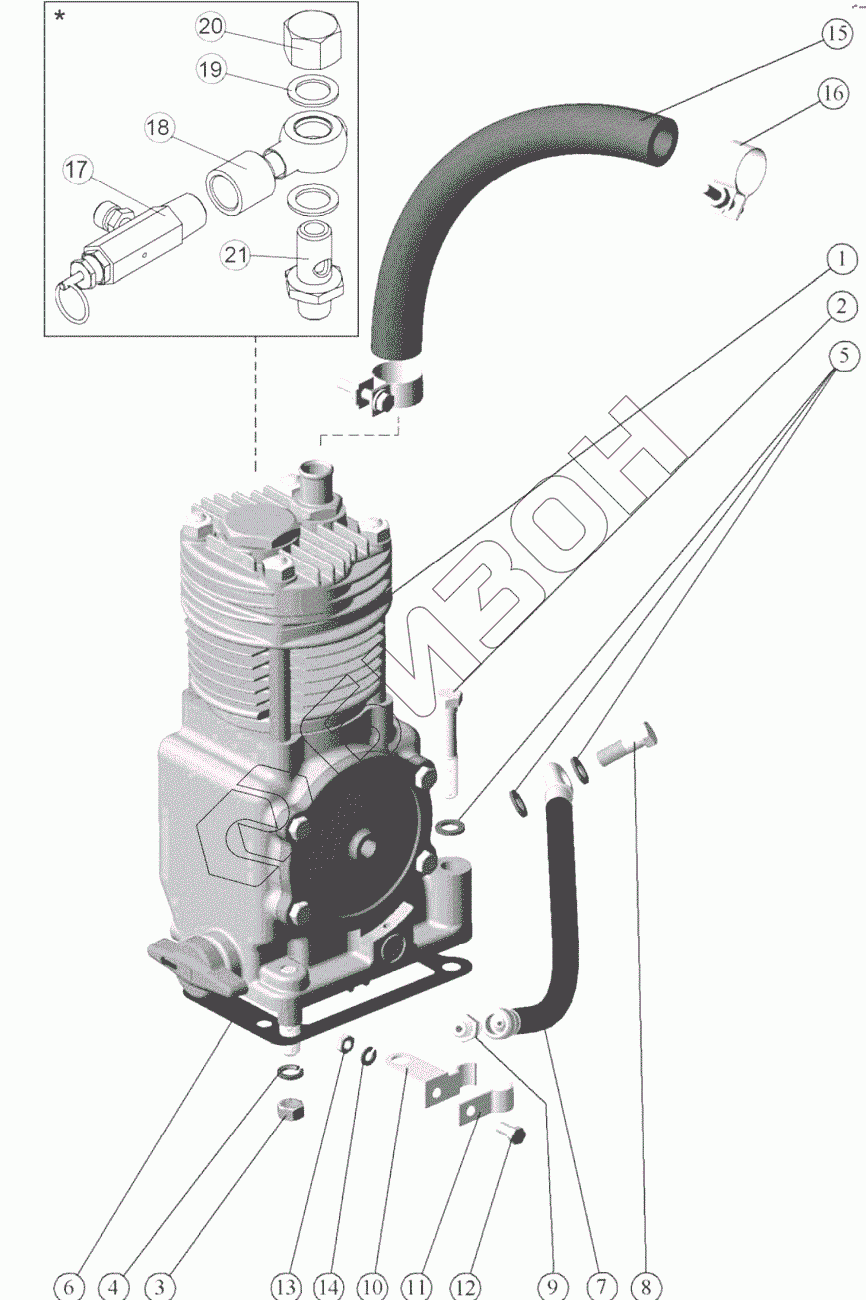

Графический каталог запасных частей к технике: МТЗ 1523.5. Компрессор
240-3509030-A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-3509030-A | 240-3509030-A | Установка пневмокомпрессора |
Загрузка ...
|
|
| 1 | А29.05.000-БЗА | Пневмокомпрессор |
Загрузка ...
|
|
| 2 | Болт М10-6дх45.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 4 | Шайба 10.65Г.06 | Шайба 10.65Г.06 |
Загрузка ...
|
|
| 5 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 6 | 240-3509037-А | Прокладка |
Загрузка ...
|
|
| 7 | 240-3509150 | Маслопровод |
Загрузка ...
|
|
| 8 | 36-1104787 | Болт |
Загрузка ...
|
|
| 9 | 240-3509232 | Штуцер |
Загрузка ...
|
|
| 10 | 240-3509158 | Хомут |
Загрузка ...
|
|
| 11 | 240-3509159 | Скоба |
Загрузка ...
|
|
| 12 | Болт М6-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 14 | Шайба 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 15 | РД 18-29-300-1,3 | Рукав-деталь |
Загрузка ...
|
|
| 16 | ХС-26 | Хомут |
Загрузка ...
|
|
| 17 | 80-3509010 | Клапан |
Загрузка ...
|
|
| 18 | 920-3509020 | Угольник |
Загрузка ...
|
|
| 19 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 20 | 1025-3506623 | Гайка |
Загрузка ...
|
|
| 21 | 1025-3506622 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
