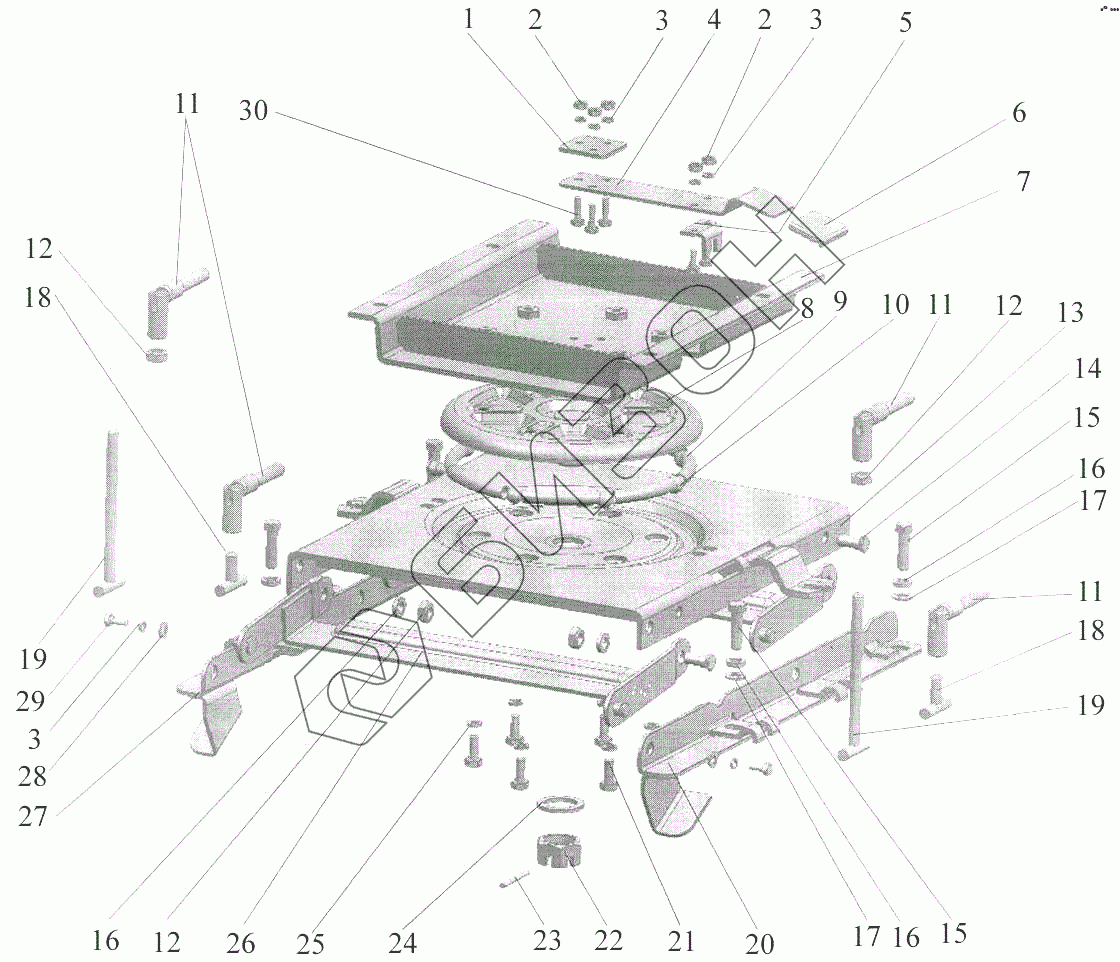

Графический каталог запасных частей к технике: МТЗ 1523.5. Механизм реверса
2522-6807000-01
1
2
2
3
3
3
4
5
6
7
8
9
10
11
11
11
12
12
12
13
14
15
15
16
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-6807000-01 | 2522-6807000-01 | Механизм реверса |
Загрузка ...
|
|
| 1 | 80В-6804014 | Накладка |
Загрузка ...
|
|
| 2 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 3 | Шайба 6 Т | Шайба |
Загрузка ...
|
|
| 4 | 80В-6807009-Б | Рычаг |
Загрузка ...
|
|
| 5 | 1522-6807101 | Стопор |
Загрузка ...
|
|
| 6 | 80В-6804066 | Накладка |
Загрузка ...
|
|
| 7 | 1522-6807160 | Панель |
Загрузка ...
|
|
| 8 | 80В-6807070 | Диск |
Загрузка ...
|
|
| 9 | 80-1716041 | Пружина |
Загрузка ...
|
|
| 10 | 15,081-100 | Шарик |
Загрузка ...
|
|
| 11 | 80В-6807040 | Зажим |
Загрузка ...
|
|
| 12 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 13 | 2522-6807020 | Панель |
Загрузка ...
|
|
| 14 | 2522-6807001 | Ось |
Загрузка ...
|
|
| 15 | Болт М10-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 17 | Шайба С 10.01.019 | Шайба |
Загрузка ...
|
|
| 18 | 80В-6807050 | Винт |
Загрузка ...
|
|
| 19 | 1522-6807150 | Винт |
Загрузка ...
|
|
| 20 | 2522-6807010 | Кронштейн левый |
Загрузка ...
|
|
| 21 | Болт М8-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | А04.02.020 | Гайка |
Загрузка ...
|
|
| 23 | Шплинт 5х45.019 | Шплинт |
Загрузка ...
|
|
| 24 | Шайба С.27.01.019 | Шайба |
Загрузка ...
|
|
| 25 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 26 | 2522-6807040 | Шатун |
Загрузка ...
|
|
| 27 | 2522-6807010-01 | Кронштейн правый |
Загрузка ...
|
|
| 28 | Шайба 6 Т | Шайба |
Загрузка ...
|
|
| 29 | Болт М6-6дх14.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | Болт М6-6дх20.88.35.019 | Болт |
Загрузка ...
|
