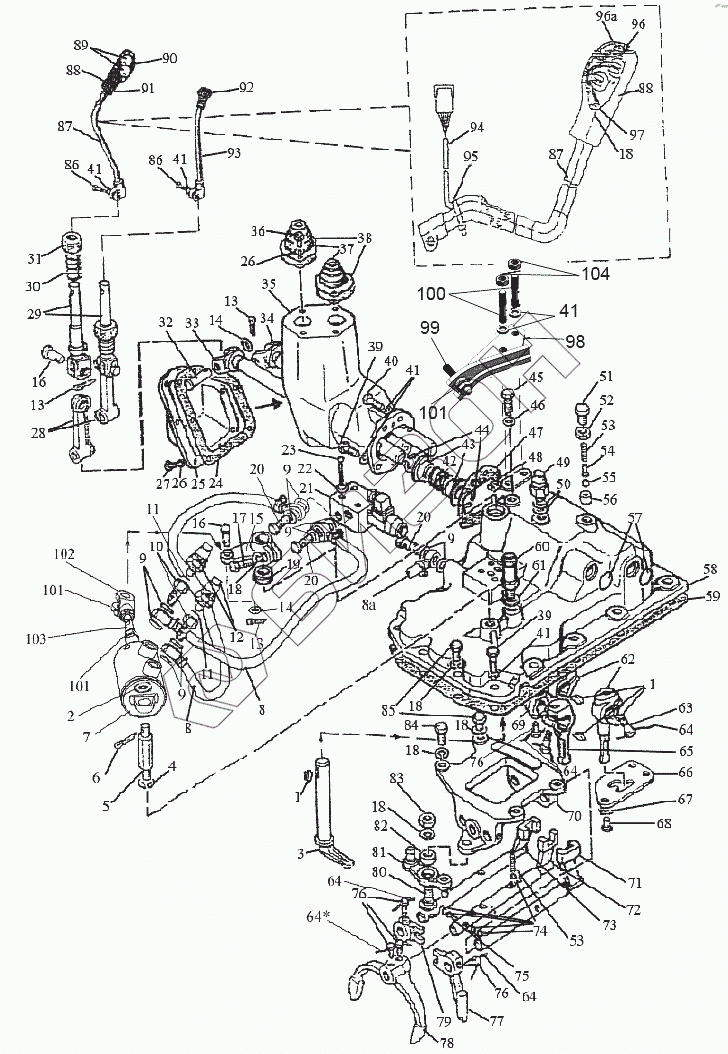

Графический каталог запасных частей к технике: МТЗ 1523.5. Механизм управления коробкой передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1222-1702010-А-01
1222-1702080
1
2
3
4
5
6
7
8
8
9
9
9
10
11
11
12
13
13
13
14
14
15
16
16
17
18
18
18
18
18
18
19
21
21
21
21
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
41
41
41
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
64
64
64
64
65
66
67
68
69
70
71
72
73
74
75
76
76
76
77
78
79
80
81
82
83
84
85
86
86
87
87
88
88
89
90
91
92
93
94
95
96
96а
97
98
99
100
101
101
101
102
103
104
Позиция на иллюстрации Заводской номер детали Название детали Цена
1222-1702010-А-01 1222-1702010-А-01 Механизм управления
Загрузка ...
1222-1702080 1222-1702080 Корпус вилок
Загрузка ...
1 Шпонка 6х10 Шпонка
Загрузка ...
2 Шайба С 16.01.019 Шайба
Загрузка ...
3 1222-1702093 Рычаг
Загрузка ...
4 Шайба 18.ОТ Шайба
Загрузка ...
5 1222-1702096-Б Ось
Загрузка ...
6 Шплинт 3,2х25.019 Шплинт
Загрузка ...
7 2102-4216110-Б Цилиндр
Загрузка ...
8 1222-1702130 Маслопровод
Загрузка ...
1222-1702130-01 Маслопровод
Загрузка ...
9 Д18-055-А Шайба
Загрузка ...
10 1222-1702114 Штуцер
Загрузка ...
11 009-012-19-1-4 Кольцо
Загрузка ...
12 ДСДМ-М Датчик сигнализатора давления
Загрузка ...
13 Шплинт 3,2х18.019 Шплинт
Загрузка ...
14 85-4619014 Шайба
Загрузка ...
15 1222-1702092 Рычаг
Загрузка ...
16 Палец 12х32 Палец 12х32
Загрузка ...
17 Болт М12-6дх35.88.35.019 Болт
Загрузка ...
18 Шайба 12.ОТ Шайба
Загрузка ...
19 Манжета 2.2-25х42-1 Манжета
Загрузка ...
21 525285 Гидрораспределитель
Загрузка ...
21 576702 Гидрораспределитель
Загрузка ...
21 564187 Распределитель гидравлический
Загрузка ...
22 Шайба 5Т Шайба 5Т
Загрузка ...
23 Винт В.М5-6gх50.58.019 Винт
Загрузка ...
24 80-1702068 Прокладка
Загрузка ...
25 80-1702067 Крышка
Загрузка ...
26 Шайба 6Т Шайба 6Т
Загрузка ...
27 Болт М6-6gх16.88.35.019 Болт М6-6gх16.88.35.019
Загрузка ...
28 80С-1702073 Рычаг
Загрузка ...
29 80С-1702074 Вилка
Загрузка ...
30 77.37.117 Пружина
Загрузка ...
31 142-1702032 Сфера
Загрузка ...
32 Палец 12х55 Палец
Загрузка ...
33 1222-1702070 Вал
Загрузка ...
34 80С-1702060 Вал
Загрузка ...
35 80-1702078-А Корпус
Загрузка ...
36 Болт М6-6gх20.88.35.019 Болт
Загрузка ...
37 55-47-569-А Чехол
Загрузка ...
38 80С-1702075 Шайба
Загрузка ...
39 Болт М10-6gх35.88.35.019 Болт
Загрузка ...
40 Болт М10-6gх40.88.35.019 Болт
Загрузка ...
41 Шайба 10.ОТ Шайба
Загрузка ...
42 80-4608057 Пружина
Загрузка ...
43 1222-1702064 Втулка
Загрузка ...
44 С25 Кольцо
Загрузка ...
45 1222-1702048 Винт
Загрузка ...
46 85-1702051 Шайба
Загрузка ...
47 80C-1702066 Прокладка
Загрузка ...
48 Штифт 8х16 Штифт
Загрузка ...
49 ВК 12-41 Выключатель
Загрузка ...
50 50-1702048 Прокладка
Загрузка ...
51 70-1703204 Болт
Загрузка ...
52 Гайка М16-6Н.04.019 Гайка
Загрузка ...
53 50-1702148-А Пружина фиксатора
Загрузка ...
54 80-1704039 Направляющая
Загрузка ...
55 Шарик 10,0-60 Шарик 10,0-60
Загрузка ...
56 70-1703013 Втулка
Загрузка ...
57 28-10кп.Ц9.хр Заглушка
Загрузка ...
58 1222-1702030-Б Крышка
Загрузка ...
59 85-1702026 Прокладка
Загрузка ...
60 85-1702270 Сапун
Загрузка ...
61 B50-3522023 Прокладка
Загрузка ...
62 85-1702055 Рычаг
Загрузка ...
63 80-1702108 Болт
Загрузка ...
64 1,6-О-С Проволока
Загрузка ...
65 1222-1702055 Рычаг
Загрузка ...
66 1222-1702052 Кулиса
Загрузка ...
67 80-3401013 Шайба
Загрузка ...
68 Болт М10-6дх20.88.35.019 Болт
Загрузка ...
69 1222-1702074 Втулка
Загрузка ...
70 1222-1702081 Корпус вилок
Загрузка ...
71 1222-1702084 Поводок
Загрузка ...
72 1222-1702086 Поводок
Загрузка ...
73 1222-1702083 Поводок
Загрузка ...
74 9,922-100 Шарик
Загрузка ...
75 85-1702301 Ось
Загрузка ...
76 220-1702061 Болт
Загрузка ...
77 1222-1702109 Поводок
Загрузка ...
78 1222-1702091 Вилка
Загрузка ...
79 1222-1702107 Ограничитель
Загрузка ...
80 1222-1702112 Ось
Загрузка ...
81 1222-1702105 Коромысло
Загрузка ...
82 941/20 Подшипник
Загрузка ...
83 Гайка М12-6Н.6.019 Гайка
Загрузка ...
84 Болт М12-6дх30.88.35.019 Болт
Загрузка ...
85 50-1702092 Болт призонный М12х42
Загрузка ...
86 Болт М10-6дх30.88.35.019 Болт
Загрузка ...
87 1222-1702610-А1 Рычаг
Загрузка ...
88 75-1702505 Рукоятка
Загрузка ...
89 ВК 12-1 ЦИКС Выключатель
Загрузка ...
90 Шуруп 1-4х25.019 Шуруп
Загрузка ...
91 75-1702502 Крышка
Загрузка ...
92 А15.05.020 Рукоятка
Загрузка ...
93 2022-1702500-А Рычаг
Загрузка ...
94 1221-3724925-А Жгут
Загрузка ...
95 80-3723045 Манжета
Загрузка ...
96 АЛ 307 Светодиод
Загрузка ...
96а АЛ 307 Светодиод
Загрузка ...
97 Гайка М12х1,25-6Н.6.019 Гайка
Загрузка ...
98 2022-1702090-Б Кронштейн
Загрузка ...
99 2022-1702093 Болт
Загрузка ...
100 2022-1702142 Шпилька
Загрузка ...
101 Гайка М10-6Н.04.019 Гайка
Загрузка ...
102 822-3502203 Вилка
Загрузка ...
103 2022-1702094 Шпилька
Загрузка ...
104 Гайка М10-6Н.6.019 Гайка М10-6Н.6.019
Загрузка ...
