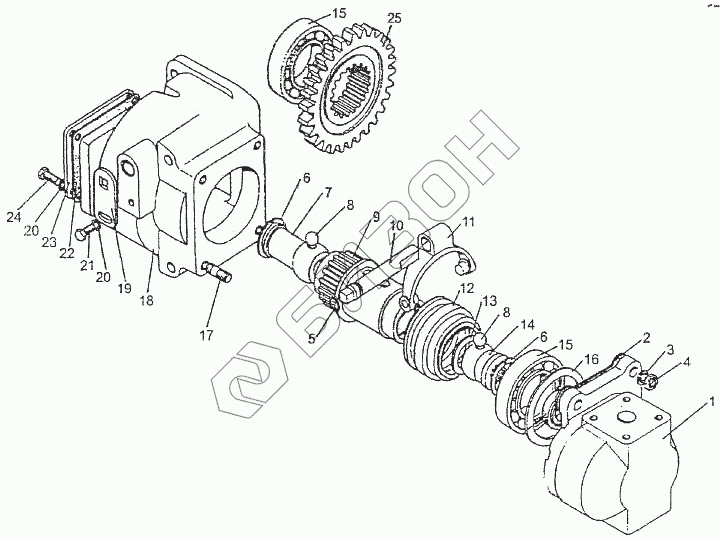

Графический каталог запасных частей к технике: МТЗ 1523.5. Привод насоса гидросистемы
1
1
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | НШ32УКФ-3 | Насос шестеренный |
Загрузка ...
|
|
| 1 | НШ32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 1 | GP32N-4 | Насос |
Загрузка ...
|
|
| 2 | 36-1022054-A | Прокладка |
Загрузка ...
|
|
| 3 | ШП 10 | Шайба |
Загрузка ...
|
|
| 4 | M10 | Гайка |
Загрузка ...
|
|
| 5 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 6 | В 40 | Кольцо |
Загрузка ...
|
|
| 7 | 100-4617116 | Втулка |
Загрузка ...
|
|
| 8 | 11.113 | Шарик |
Загрузка ...
|
|
| 9 | 100-4617112 | Вал |
Загрузка ...
|
|
| 10 | 100-4617118 | Ось |
Загрузка ...
|
|
| 11 | 85-4604030 | Вилка |
Загрузка ...
|
|
| 12 | 100-4617113 | Муфта |
Загрузка ...
|
|
| 13 | 100-4617123 | Кольцо |
Загрузка ...
|
|
| 14 | 100-4617114 | Втулка |
Загрузка ...
|
|
| 15 | 210 K5 | Подшипник |
Загрузка ...
|
|
| 16 | 100-4617121 | Кольцо |
Загрузка ...
|
|
| 17 | 10х25 | Шпилька |
Загрузка ...
|
|
| 18 | 100-4617111 | Корпус |
Загрузка ...
|
|
| 19 | 100-4617119 | Пластина |
Загрузка ...
|
|
| 20 | ШП 8 | Шайба |
Загрузка ...
|
|
| 21 | M8x16 | Болт |
Загрузка ...
|
|
| 22 | 50-1022062-Б1 | Прокладка |
Загрузка ...
|
|
| 23 | 100-4617122 | Крышка привода |
Загрузка ...
|
|
| 24 | M8x20 | Болт |
Загрузка ...
|
|
| 25 | 100-4617117 | Колесо зубчатое |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
