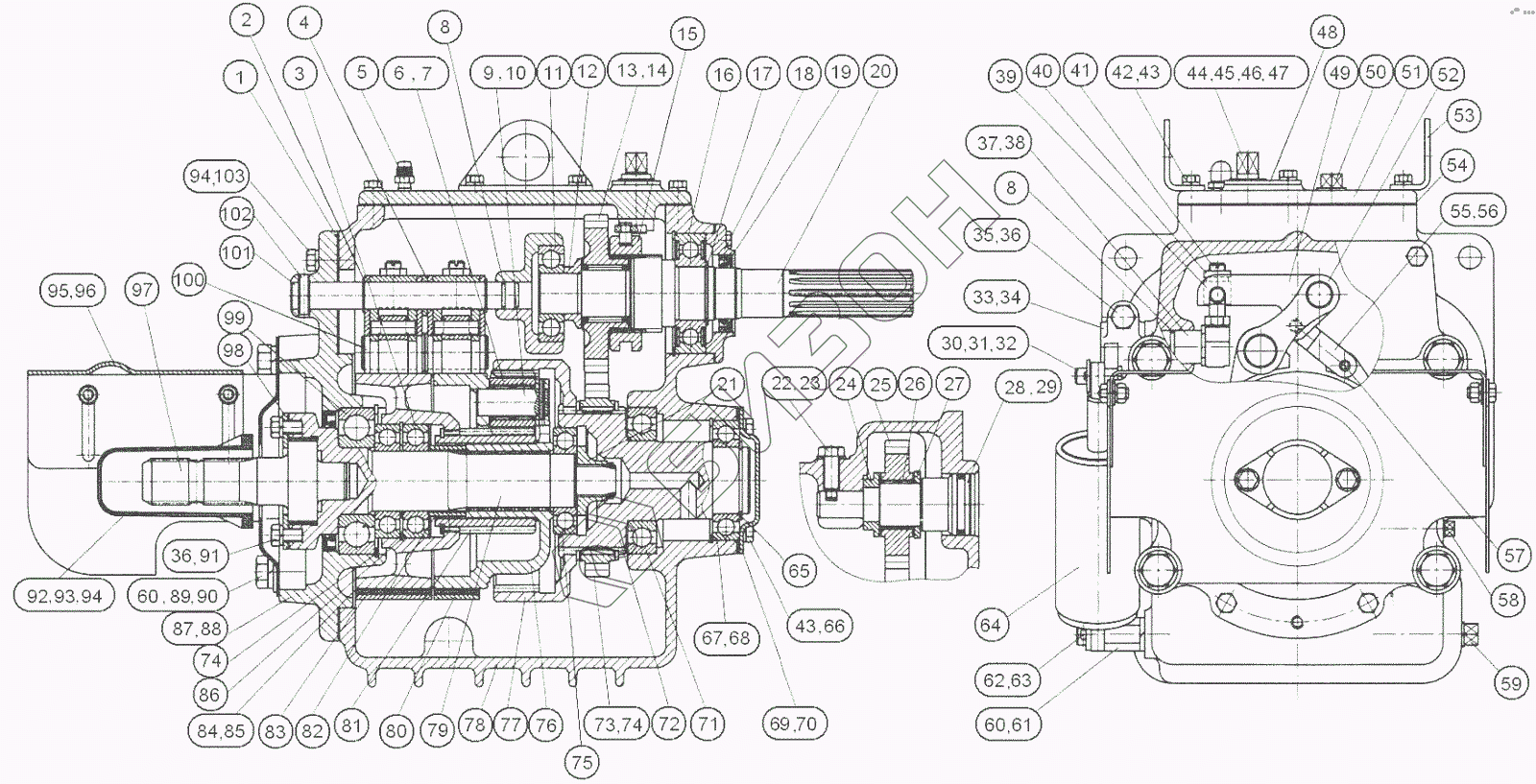

Графический каталог запасных частей к технике: МТЗ 1523.5. Редуктор переднего ВОМ
1522-4209025
1521-4209065
1522-4209080
1521 -4209085
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
94
95
96
97
98
99
100
101
102
103
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-4209025 | 1522-4209025 | Редуктор |
Загрузка ...
|
|
| 1521-4209065 | 1521-4209065 | Рычаг |
Загрузка ...
|
|
| 1522-4209080 | 1522-4209080 | Рычаг |
Загрузка ...
|
|
| 1521 -4209085 | 1521 -4209085 | Рычаг |
Загрузка ...
|
|
| 1 | 1521-4209042 | Прокладка |
Загрузка ...
|
|
| 2 | Кольцо С 20 | Кольцо |
Загрузка ...
|
|
| 3 | 209А | Подшипник |
Загрузка ...
|
|
| 4 | 1521-4209076 | Втулка |
Загрузка ...
|
|
| 5 | 1/8” | Сапун |
Загрузка ...
|
|
| 6 | 70-4202024 | Сателлит |
Загрузка ...
|
|
| 7 | КК20х26х34Е | Подшипник |
Загрузка ...
|
|
| 8 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 9 | 70-4202026 | Ось |
Загрузка ...
|
|
| 10 | Штифт 4хЗ0.65Г | Штифт |
Загрузка ...
|
|
| 11 | 6-180306А1 УС 23 | Подшипник |
Загрузка ...
|
|
| 12 | 1521-4209031 | Шайба |
Загрузка ...
|
|
| 13 | 1521-4209028 | Шестерня |
Загрузка ...
|
|
| 14 | 464607Е | Подшипник 464607Е |
Загрузка ...
|
|
| 15 | 1521-4209029 | Втулка |
Загрузка ...
|
|
| 16 | 180308AC23 | Подшипник |
Загрузка ...
|
|
| 17 | 2С 40 | Кольцо |
Загрузка ...
|
|
| 18 | 1522-4209061 | Крышка |
Загрузка ...
|
|
| 19 | 2.2-38x58-1 | Манжета |
Загрузка ...
|
|
| 20 | 1522-4209027 | Вал |
Загрузка ...
|
|
| 21 | 70-4202083-А | Гайка |
Загрузка ...
|
|
| 22 | 50-1702046-А | Болт |
Загрузка ...
|
|
| 23 | 1521-4209044 | Шайба |
Загрузка ...
|
|
| 24 | 1521-4209034 | Втулка |
Загрузка ...
|
|
| 25 | 1521-4209033 | Шестерня |
Загрузка ...
|
|
| 26 | Подшипник 3КК35х43х35Е | Подшипник |
Загрузка ...
|
|
| 27 | 1521-4209036 | Шайба |
Загрузка ...
|
|
| 28 | 1521-4209032 | Ось |
Загрузка ...
|
|
| 29 | 038-046-46-1-4 | Кольцо |
Загрузка ...
|
|
| 30 | Палец 12x32 | Палец |
Загрузка ...
|
|
| 31 | Шплинт 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 32 | Шайба С12.01.019 | Шайба |
Загрузка ...
|
|
| 33 | 50-3503063 | Ступица |
Загрузка ...
|
|
| 34 | 1521-4209066 | Пластина |
Загрузка ...
|
|
| 35 | Болт M12-6gx35.88.35.019 | Болт M12-6gx35.88.35.019 |
Загрузка ...
|
|
| 36 | Шайба 12.ОТ | Шайба |
Загрузка ...
|
|
| 37 | 1521-4209040 | Рычаг |
Загрузка ...
|
|
| 38 | СШ6х11 | Шпонка |
Загрузка ...
|
|
| 39 | 1522-4209084 | Гайка |
Загрузка ...
|
|
| 40 | 1522-4209082 | Палец |
Загрузка ...
|
|
| 41 | 1522-4209083 | Винт |
Загрузка ...
|
|
| 42 | Болт M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 43 | Шайба 8 Т | Шайба |
Загрузка ...
|
|
| 44 | 1521-4209086 | Валик |
Загрузка ...
|
|
| 45 | 1521-4209087 | Пластина |
Загрузка ...
|
|
| 46 | 70-1601114 | Штифт |
Загрузка ...
|
|
| 47 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 48 | 1521-4209056 | Пластина |
Загрузка ...
|
|
| 49 | 1521-4209081 | Рычаг |
Загрузка ...
|
|
| 50 | ПК КГ 3/4" | Пробка |
Загрузка ...
|
|
| 51 | 1522-4209057 | Крышка |
Загрузка ...
|
|
| 52 | 2522-4209149 | Стяжка |
Загрузка ...
|
|
| 53 | 80-4608073 | Кронштейн |
Загрузка ...
|
|
| 54 | 1522-4209041 | Прокладка |
Загрузка ...
|
|
| 55 | 1521-4209078 | Стяжка |
Загрузка ...
|
|
| 56 | Штифт 2.10x35.019 Ц9 хр. | Штифт |
Загрузка ...
|
|
| 57 | ШЦК8хЗ6 | Штифт |
Загрузка ...
|
|
| 58 | КГ 1/8" А 12.019 | Пробка |
Загрузка ...
|
|
| 59 | ПК КГ 3/8" | Пробка |
Загрузка ...
|
|
| 60 | Шайба 16.ОТ | Шайба |
Загрузка ...
|
|
| 61 | 1521-4209037 | Болт |
Загрузка ...
|
|
| 62 | Шплинт 4x36.019 | Шплинт |
Загрузка ...
|
|
| 63 | Шайба С16.01.019 | Шайба С.16.01.019 |
Загрузка ...
|
|
| 64 | 80-4216100 | Цилиндр |
Загрузка ...
|
|
| 65 | 2С 50 | Кольцо |
Загрузка ...
|
|
| 66 | Болт M8-6gx20.88.35.019 | Болт M8-6gx20.88.35.019 |
Загрузка ...
|
|
| 67 | 210АУШ1 | Подшипник |
Загрузка ...
|
|
| 68 | 2С 90 | Кольца |
Загрузка ...
|
|
| 69 | 1521-4209038 | Крышка |
Загрузка ...
|
|
| 70 | 1521-4209039 | Прокладка |
Загрузка ...
|
|
| 71 | 212АУШ1 | Подшипник |
Загрузка ...
|
|
| 72 | 1522-4209046 | Вал |
Загрузка ...
|
|
| 73 | 1521-4209047 | Шестерня |
Загрузка ...
|
|
| 74 | 2С 110 | Кольцо |
Загрузка ...
|
|
| 75 | 208А | Подшипник |
Загрузка ...
|
|
| 76 | 85-4202065 | Водило |
Загрузка ...
|
|
| 77 | 70-4202043 | Шестерня коронная |
Загрузка ...
|
|
| 78 | 1522-4209026 | Корпус |
Загрузка ...
|
|
| 79 | 80-4202017-Б | Вал |
Загрузка ...
|
|
| 80 | 2522-4209125-01 | Лента |
Загрузка ...
|
|
| 81 | 70-4202032 | Шестерня солнечная |
Загрузка ...
|
|
| 82 | 70-4202077 | Втулка |
Загрузка ...
|
|
| 83 | 2522-4209125 | Лента |
Загрузка ...
|
|
| 84 | 85-4202033 | Барабан |
Загрузка ...
|
|
| 85 | 2С 68 | Кольцо |
Загрузка ...
|
|
| 86 | 2С 85 | Кольцо |
Загрузка ...
|
|
| 87 | 1521-4209071 | Крышка |
Загрузка ...
|
|
| 88 | Манжета 2.2-80Х 105-1 | Манжета |
Загрузка ...
|
|
| 89 | БолтМ16-6дх32.88.35.019 | БолтМ16-6дх32.88.35.019 |
Загрузка ...
|
|
| 90 | Шайба С16.01.019 | Шайба С.16.01.019 |
Загрузка ...
|
|
| 91 | Болт М10-6дх18.88.35.019 | Болт |
Загрузка ...
|
|
| 92 | 50-4202065-А | Колпак |
Загрузка ...
|
|
| 93 | Болт М8-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 94 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 95 | 070-4202140 | Ограждение |
Загрузка ...
|
|
| 96 | Шайба C8.01.019 | Шайба |
Загрузка ...
|
|
| 97 | 80-4202019-Б-02 | Хвостовик |
Загрузка ...
|
|
| 98 | 80-4202081-А | Пластина |
Загрузка ...
|
|
| 99 | 60310А | Подшипник |
Загрузка ...
|
|
| 100 | 2522-4209148 | Палец |
Загрузка ...
|
|
| 101 | 1521-4209072 | Ось |
Загрузка ...
|
|
| 102 | Штифт А8хЗ0.65Г | Штифт |
Загрузка ...
|
|
| 103 | Болт M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
