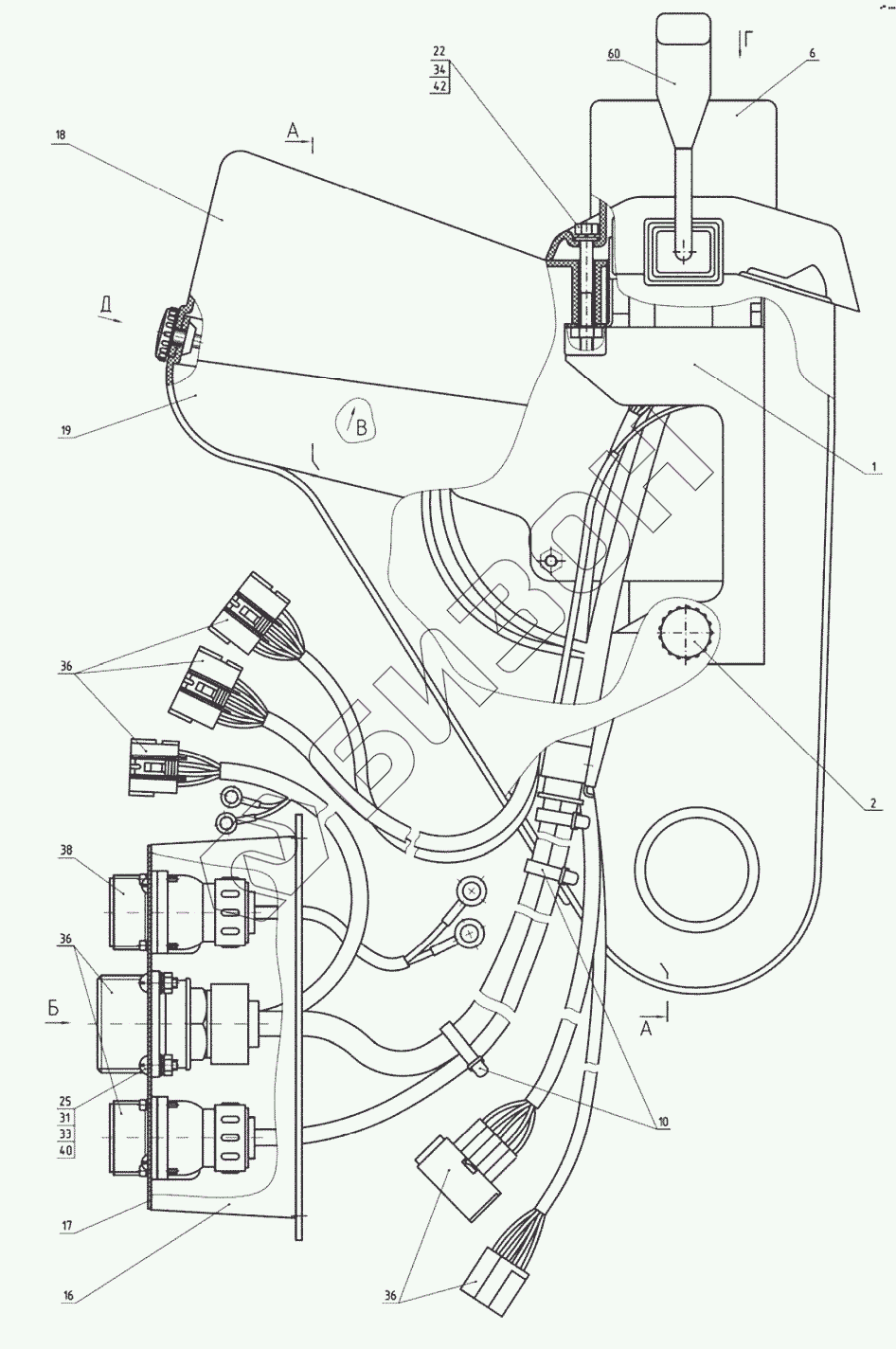

Графический каталог запасных частей к технике: МТЗ 1523.5. Щиток приборов
1
2
6
10
16
17
18
19
22
25
31
33
34
36
36
36
38
40
42
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 822-3805050 | Основание |
Загрузка ...
|
|
| 2 | 80-3805065 | Винт |
Загрузка ...
|
|
| 6 | 822-3709124 | Чехол |
Загрузка ...
|
|
| 7 | 5336-3710015 | Рамка выключателя |
Загрузка ...
|
|
| 9 | 922-3723044 | Хомутик |
Загрузка ...
|
|
| 10 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 11 | 80-3801327 | Заглушка |
Загрузка ...
|
|
| 13 | 822-3805013-01 | Табличка |
Загрузка ...
|
|
| 16 | 822-3805072 | Кронштейн |
Загрузка ...
|
|
| 17 | 925-3805073-Б | Кронштейн |
Загрузка ...
|
|
| 18 | 923-3805121 | Панель |
Загрузка ...
|
|
| 19 | 822-3805161 | Боковина |
Загрузка ...
|
|
| 20 | 822-3805162 | Боковина |
Загрузка ...
|
|
| 21 | ППР-50-01 | Профиль |
Загрузка ...
|
|
| 22 | Болт М6-6дх60.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | Болт М8-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | Болт М6-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | Винт В.М3-6дх14.46.019 | Винт |
Загрузка ...
|
|
| 26 | Винт В.М5-6дх16.58.019 | Винт |
Загрузка ...
|
|
| 27 | Винт В.М6-6дх16.58.019 | Винт |
Загрузка ...
|
|
| 31 | Гайка М3-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 32 | Гайка М5-6Н.6.019 | Гайка М5-6Н.6.019 |
Загрузка ...
|
|
| 33 | Шайба С 3.01.019 | Шайба |
Загрузка ...
|
|
| 34 | Шайба С 6.01.019 | Шайба |
Загрузка ...
|
|
| 35 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 36 | 925М.4-3724390-Д | Жгут |
Загрузка ...
|
|
| 38 | 925-3724405-А | Жгут |
Загрузка ...
|
|
| 40 | Шайба 3Т | Шайба |
Загрузка ...
|
|
| 41 | Шайба 5Т | Шайба 5Т |
Загрузка ...
|
|
| 42 | Шайба 6Т | Шайба 6Т |
Загрузка ...
|
|
| 43 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 50 | 3803.20 | Блок контрольных ламп |
Загрузка ...
|
|
| 53 | 3710.10 | Выключатель аварийной сигнализации |
Загрузка ...
|
|
| 54 | 3710.55 | Выключатель «массы» |
Загрузка ...
|
|
| 55 | 3710.15 | Выключатель стартера с блокировкой пуска |
Загрузка ...
|
|
| 56 | 3710.30 | Выключатель фар рабочих |
Загрузка ...
|
|
| 58 | 3813.35 | Индикатор комбинированный |
Загрузка ...
|
|
| 59 | 3801.20 | Комбинация приборов КП-6 CAN |
Загрузка ...
|
|
| 60 | 3709.145 | Переключатель подрулевой |
Загрузка ...
|
|
| 61 | 3709.235 | Переключатель стеклоочистителя |
Загрузка ...
|
|
| 62 | 3709.20 | Переключатель света |
Загрузка ...
|
|
| 64 | 3813.40 | Пульт управления |
Загрузка ...
|
|
| 66 | 3747.20 | Реле-сигнализатор |
Загрузка ...
|
|
| 67 | 917401 | Шуруп 4х10.019 |
Загрузка ...
|
|
| 68 | 917411 | Шуруп 4х16.019 |
Загрузка ...
|
|
| 69 | 3710.040-01 | Колодка 30-16-06570 |
Загрузка ...
|
|
| 70 | 3710.040-02 | Колодка 30-16-06571 |
Загрузка ...
|
