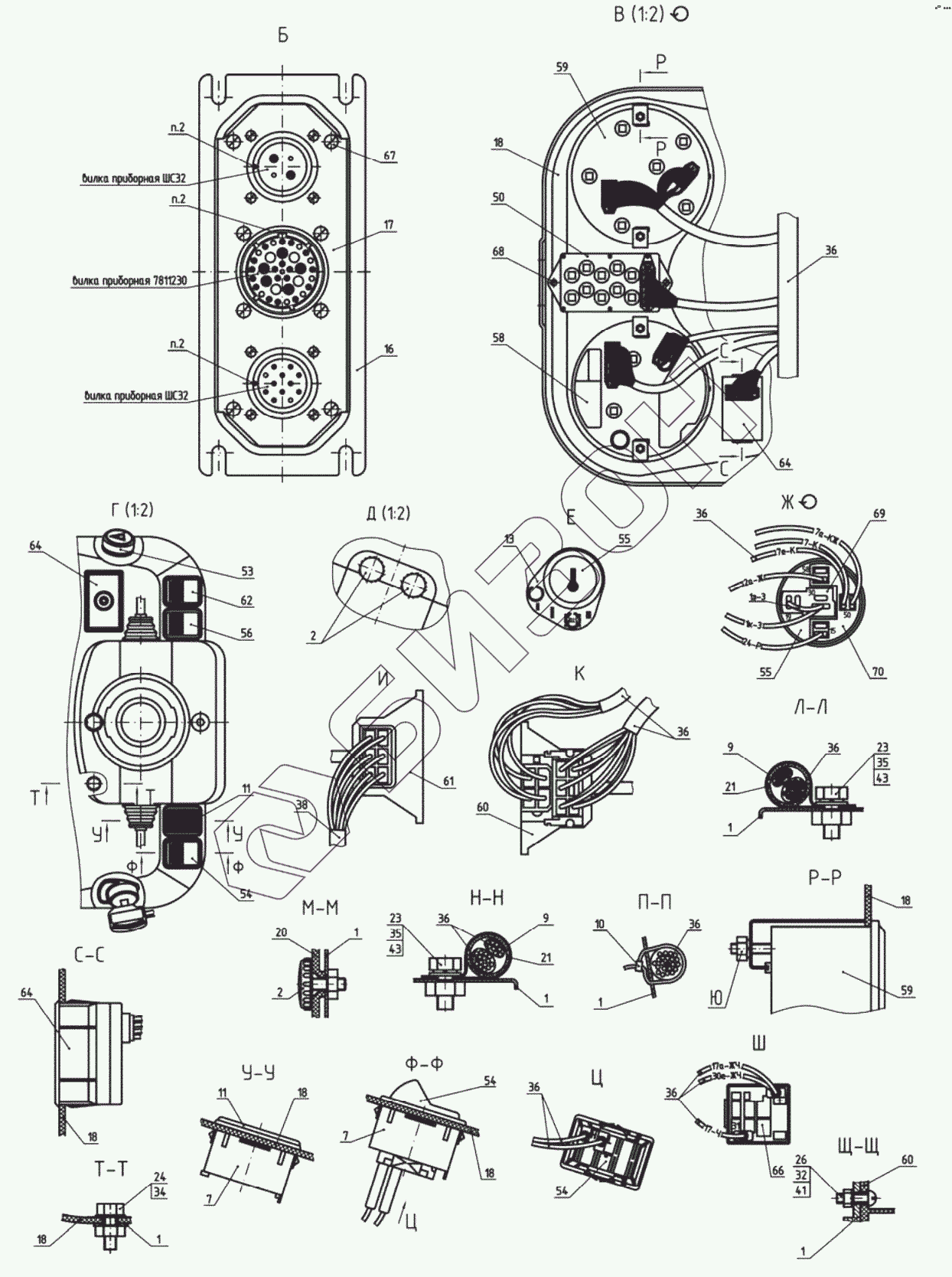

Графический каталог запасных частей к технике: МТЗ 1523.5. Щиток приборов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
1
1
2
2
7
7
9
9
10
11
11
13
16
17
18
18
18
18
18
18
20
21
21
23
23
24
26
32
34
35
35
36
36
36
36
36
36
36
36
38
41
43
43
50
53
54
54
54
55
55
56
58
59
59
60
60
61
62
64
64
64
66
67
68
69
70
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 822-3805050 Основание
Загрузка ...
2 80-3805065 Винт
Загрузка ...
6 822-3709124 Чехол
Загрузка ...
7 5336-3710015 Рамка выключателя
Загрузка ...
9 922-3723044 Хомутик
Загрузка ...
10 80-3723045 Манжета
Загрузка ...
11 80-3801327 Заглушка
Загрузка ...
13 822-3805013-01 Табличка
Загрузка ...
16 822-3805072 Кронштейн
Загрузка ...
17 925-3805073-Б Кронштейн
Загрузка ...
18 923-3805121 Панель
Загрузка ...
19 822-3805161 Боковина
Загрузка ...
20 822-3805162 Боковина
Загрузка ...
21 ППР-50-01 Профиль
Загрузка ...
22 Болт М6-6дх60.88.35.019 Болт
Загрузка ...
23 Болт М8-6дх20.88.35.019 Болт
Загрузка ...
24 Болт М6-6дх16.88.35.019 Болт
Загрузка ...
25 Винт В.М3-6дх14.46.019 Винт
Загрузка ...
26 Винт В.М5-6дх16.58.019 Винт
Загрузка ...
27 Винт В.М6-6дх16.58.019 Винт
Загрузка ...
31 Гайка М3-6Н.6.019 Гайка
Загрузка ...
32 Гайка М5-6Н.6.019 Гайка М5-6Н.6.019
Загрузка ...
33 Шайба С 3.01.019 Шайба
Загрузка ...
34 Шайба С 6.01.019 Шайба
Загрузка ...
35 Шайба С 8.01.019 Шайба
Загрузка ...
36 925М.4-3724390-Д Жгут
Загрузка ...
38 925-3724405-А Жгут
Загрузка ...
40 Шайба 3Т Шайба
Загрузка ...
41 Шайба 5Т Шайба 5Т
Загрузка ...
42 Шайба 6Т Шайба 6Т
Загрузка ...
43 Шайба 8Т Шайба 8Т
Загрузка ...
50 3803.20 Блок контрольных ламп
Загрузка ...
53 3710.10 Выключатель аварийной сигнализации
Загрузка ...
54 3710.55 Выключатель «массы»
Загрузка ...
55 3710.15 Выключатель стартера с блокировкой пуска
Загрузка ...
56 3710.30 Выключатель фар рабочих
Загрузка ...
58 3813.35 Индикатор комбинированный
Загрузка ...
59 3801.20 Комбинация приборов КП-6 CAN
Загрузка ...
60 3709.145 Переключатель подрулевой
Загрузка ...
61 3709.235 Переключатель стеклоочистителя
Загрузка ...
62 3709.20 Переключатель света
Загрузка ...
64 3813.40 Пульт управления
Загрузка ...
66 3747.20 Реле-сигнализатор
Загрузка ...
67 917401 Шуруп 4х10.019
Загрузка ...
68 917411 Шуруп 4х16.019
Загрузка ...
69 3710.040-01 Колодка 30-16-06570
Загрузка ...
70 3710.040-02 Колодка 30-16-06571
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
