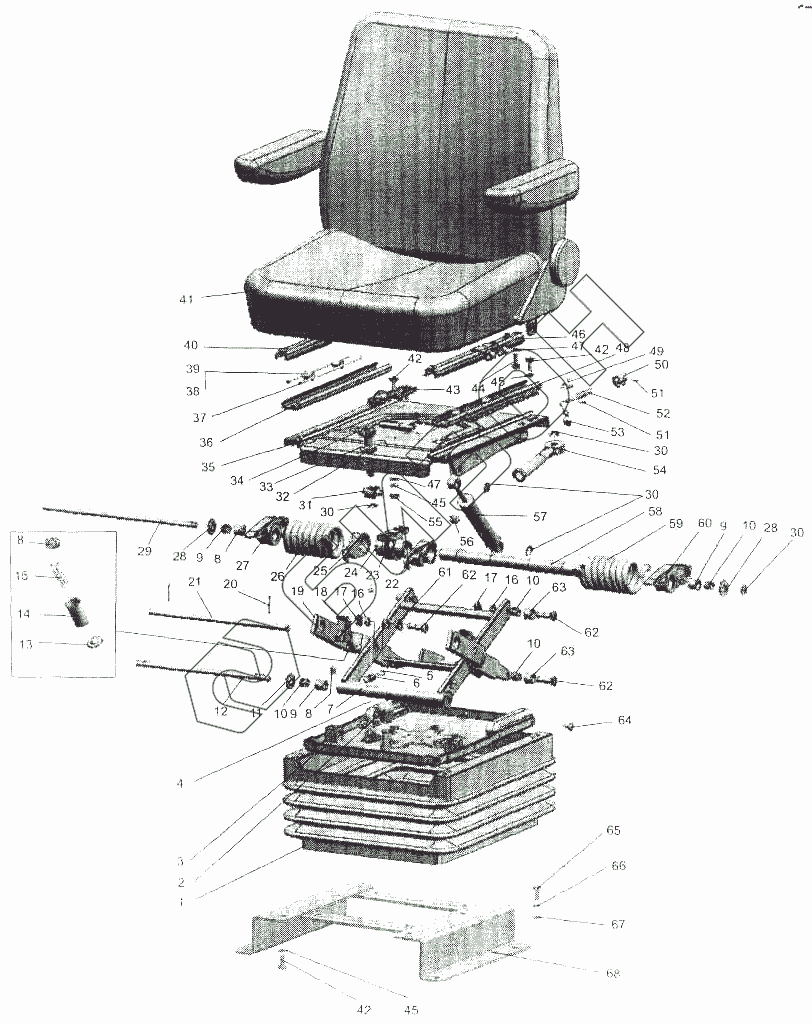

Графический каталог запасных частей к технике: МТЗ 1523.5. Сиденье оператора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
80-6800010-01
80-6800010
1
2
3
4
5
6
7
8
8
8
9
9
9
10
10
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
42
43
44
45
45
45
46
47
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
62
62
63
63
64
65
66
67
68
Позиция на иллюстрации Заводской номер детали Название детали Цена
80-6800010-01 80-6800010-01 Сиденье
Загрузка ...
80-6800010 80-6800010 Сиденье
Загрузка ...
1 80В-6800108 Чехол
Загрузка ...
2 А61.01.014 Рукоятка
Загрузка ...
3 80В-6801560 Основание
Загрузка ...
4 80В-6801240 Трос
Загрузка ...
5 Винт В.М5-6дх16.58.019 Винт
Загрузка ...
6 70-4803023 Муфта
Загрузка ...
7 80В-6801590-Б Рамка
Загрузка ...
8 80В-6801521 Упор
Загрузка ...
9 80В-6801512 Втулка
Загрузка ...
10 Подшипник К 12х16х13 Е Подшипник
Загрузка ...
11 80В-6801033-01 Шайба
Загрузка ...
12 80В-6801508 Ось
Загрузка ...
13 80В-6801519 Пята
Загрузка ...
14 80В-6801518 Гильза
Загрузка ...
15 80В-6801530-Б Пружина
Загрузка ...
16 Шайба 10.ОТ Шайба
Загрузка ...
17 Гайка М10-6Н.6.019 Гайка М10-6Н.6.019
Загрузка ...
18 80В-6801581 Собачка
Загрузка ...
19 80В-6801570 Рамка
Загрузка ...
20 Шплинт 4х22.019 Шплинт
Загрузка ...
21 80В-6801012 Ось
Загрузка ...
22 80В-6801004-01 Крюк
Загрузка ...
23 80В-6801001 Кронштейн
Загрузка ...
24 80В-6801003 Ось
Загрузка ...
25 80В-6801004 Крюк
Загрузка ...
26 80В-6801002 Пружина
Загрузка ...
27 80В-6801507 Сектор
Загрузка ...
28 80В-6801033 Шайба
Загрузка ...
29 80В-6801506 Ось
Загрузка ...
30 70-6801307 Шайба
Загрузка ...
31 80В-6801023 Гайка
Загрузка ...
32 80В-6801008 Шайба
Загрузка ...
33 Шарик 3,0-100 Шарик
Загрузка ...
34 80В-6801152 Винт
Загрузка ...
35 80-6801550 Панель
Загрузка ...
36 80-6800104 Направляющая
Загрузка ...
37 70-6804394-Б Пруток
Загрузка ...
38 70-6804391 Ролик
Загрузка ...
39 010-015-30-2-3 Кольцо
Загрузка ...
40 80-6800110-01 Рейка
Загрузка ...
41 СТ-154Т.6800010 Сиденье
Загрузка ...
41 СТ-154ТМ.6800010 Сиденье
Загрузка ...
42 Болт М8-6дх20.88.35.019 Болт
Загрузка ...
43 80В-6801031 Усилитель
Загрузка ...
44 Винт В.М8-6дх25.58.019 Винт
Загрузка ...
45 Шайба 8Т Шайба 8Т
Загрузка ...
46 80-6800110 Рейка
Загрузка ...
47 Шайба С.8.01.019 Шайба
Загрузка ...
48 80-6800120 Направляющая
Загрузка ...
49 80-6800103 Пружина
Загрузка ...
50 80-6800102 Стопор
Загрузка ...
51 70-4202431-01 Штифт
Загрузка ...
52 80-6800101 Рукоятка
Загрузка ...
53 70-6801082 Рукоятка
Загрузка ...
54 80В-6801150 Рукоятка
Загрузка ...
55 Гайка М8-6Н.04.019 Гайка
Загрузка ...
56 80-6801531 Буфер
Загрузка ...
57 80-6809100-11 Амортизатор
Загрузка ...
58 80В-6801505 Валик
Загрузка ...
59 80В-6801002-01 Пружина
Загрузка ...
60 80В-6801507-01 Сектор
Загрузка ...
61 80В-6801526 Втулка
Загрузка ...
62 80В-6801528 Ось
Загрузка ...
63 80В-6801032 Ролик
Загрузка ...
64 80-6800006 Кнопка
Загрузка ...
65 Болт М10-6дх25.88.35.019 Болт
Загрузка ...
66 Шайба 10.ОТ Шайба
Загрузка ...
67 Шайба С 10.01.019 Шайба
Загрузка ...
68 1522-6800010-Б Кронштейн
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
