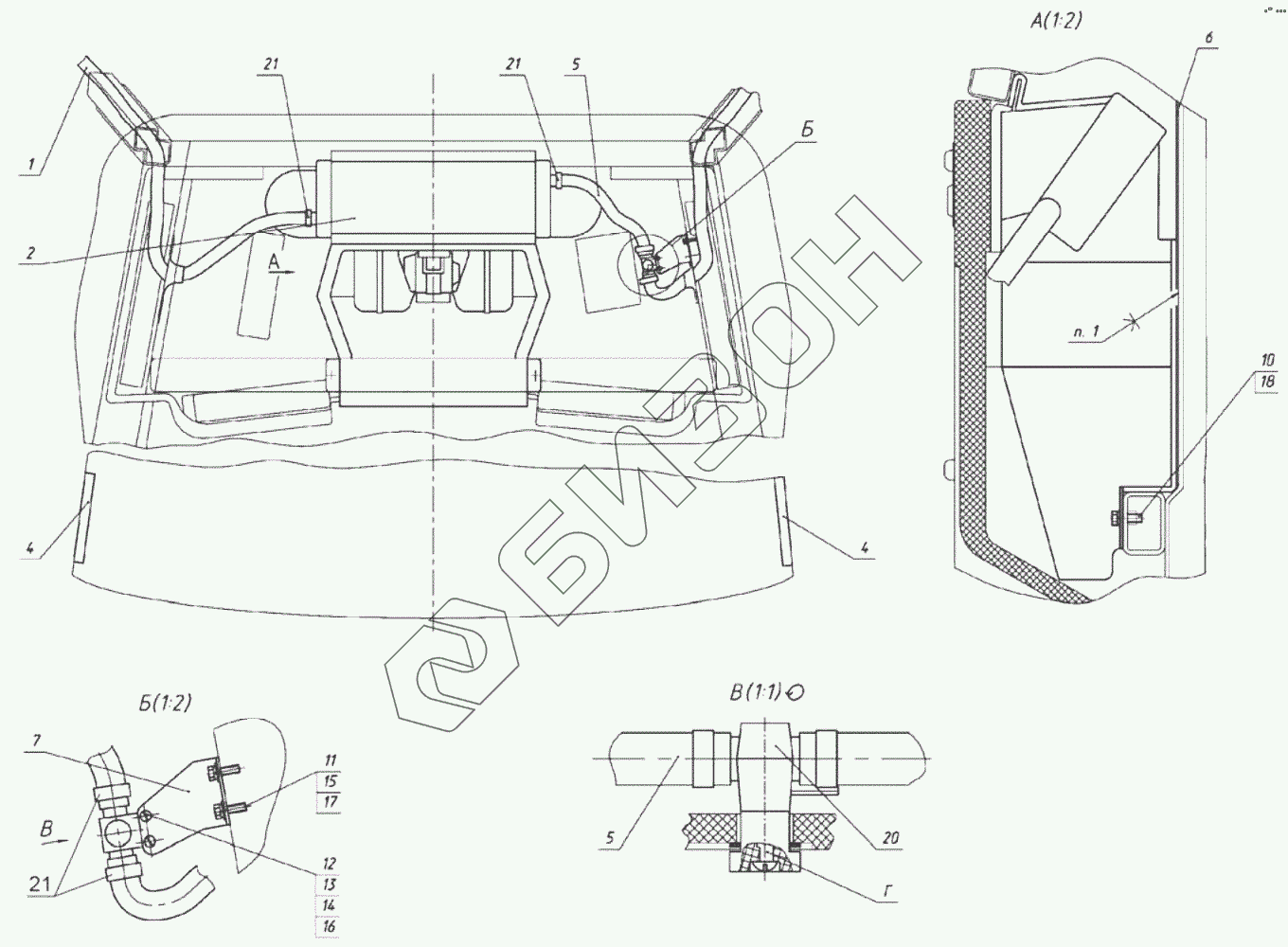

Графический каталог запасных частей к технике: МТЗ 1523.5. Система отопления и вентиляции

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
4
4
5
5
6
7
10
11
12
13
14
15
16
17
18
20
21
21
21
21
21
21
21
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1522-8101010-Б 1522-8101010-Б Система отопления и вентиляции
Загрузка ...
1 1523-8101080 Арматура отопителя
Загрузка ...
2 1522-8101100 Отопитель - вентилятор
Загрузка ...
4 2522-8104010 Установка фильтра
Загрузка ...
5 1522-8101012-06 Шланг
Загрузка ...
6 1522-8101013-02 Уплотнитель
Загрузка ...
7 1522-8101034 Кронштейн
Загрузка ...
10 Болт М8-6дх25.88.35.019 Болт
Загрузка ...
11 Болт М6-6дх25.88.35.019 Болт
Загрузка ...
12 Винт В.М5-6дх16.58.019 Винт
Загрузка ...
13 Гайка М5-6Н.6.019 Гайка М5-6Н.6.019
Загрузка ...
14 Шайба С.5.01.019 Шайба
Загрузка ...
15 Шайба С.6.01.019 Шайба
Загрузка ...
16 Шайба 5 Т Шайба
Загрузка ...
17 Шайба 6 Т Шайба
Загрузка ...
18 Шайба 8Т Шайба 8Т
Загрузка ...
20 Кран ПО 11 Кран
Загрузка ...
21 20-32/9-C6W Хомут NORMA TORRO
Загрузка ...
21 20¬32/971 Хомут
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
