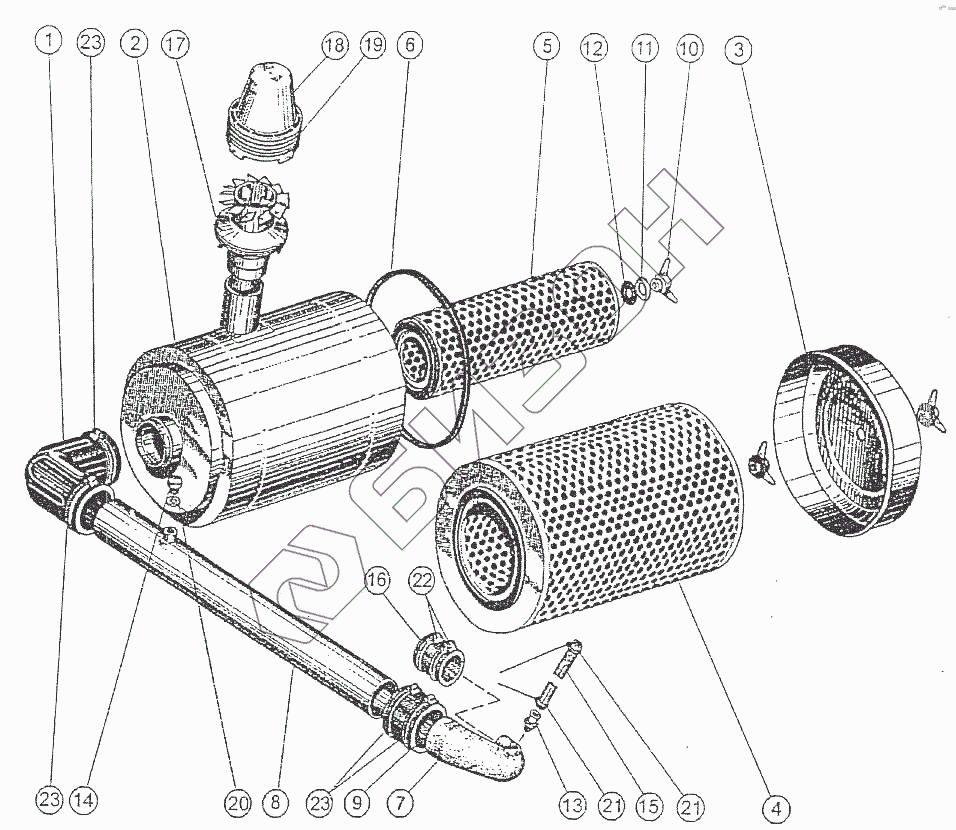

Графический каталог запасных частей к технике: МТЗ 1523.5. Тракт воздухоподводящий.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
21
21
22
23
23
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
260-1109015-02 260-1109015-02 Воздухоочиститель
Загрузка ...
245-1109310 245-1109310 Гайка со втулкой, осью винта и пальцем в сборе
Загрузка ...
А53.21.000-02 А53.21.000-02 Моноциклон
Загрузка ...
260-1109400-01 260-1109400-01 Труба
Загрузка ...
260-1109010 260-1109010 Воздухоочиститель в сборе
Загрузка ...
1 260-1109009-А Патрубок
Загрузка ...
2 260-1109035-02 Корпус
Загрузка ...
3 260-1109256 Поддон
Загрузка ...
4 260-1109300 Фильтр-патрон
Загрузка ...
4 В4318-00 Фильтр - патрон
Загрузка ...
5 260-1109300-01 Фильтр-патрон
Загрузка ...
5 В4318 -01.00 Фильтр - патрон
Загрузка ...
6 260-1109306 Кольцо
Загрузка ...
7 260-1109402 Патрубок
Загрузка ...
8 260-1109410-01 Труба
Загрузка ...
9 245 -1008029 Патрубок
Загрузка ...
10 245-1109311 Гайка
Загрузка ...
11 245-1109316 Шайба
Загрузка ...
12 245-1109317 Прокладка
Загрузка ...
13 242-3509213 Штуцер
Загрузка ...
14 50-1117028 Пробка
Загрузка ...
15 18-29-600-1,3(13) Рукав деталь
Загрузка ...
16 70-81-66-0,2(2) Рукав деталь
Загрузка ...
17 А53.21.001-02 Патрубок
Загрузка ...
18 А53.21.002-02 Колпак
Загрузка ...
19 А 53.21.00 З-02 Чехол
Загрузка ...
20 Д18-055-А-01 Кольцо
Загрузка ...
21 ХЧП.10-019 Хомут стяжной
Загрузка ...
21 XC-26.019 Хомут стяжной
Загрузка ...
22 ХС - 78.019 Хомут стяжной
Загрузка ...
23 ХС-101.019 Хомут
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
