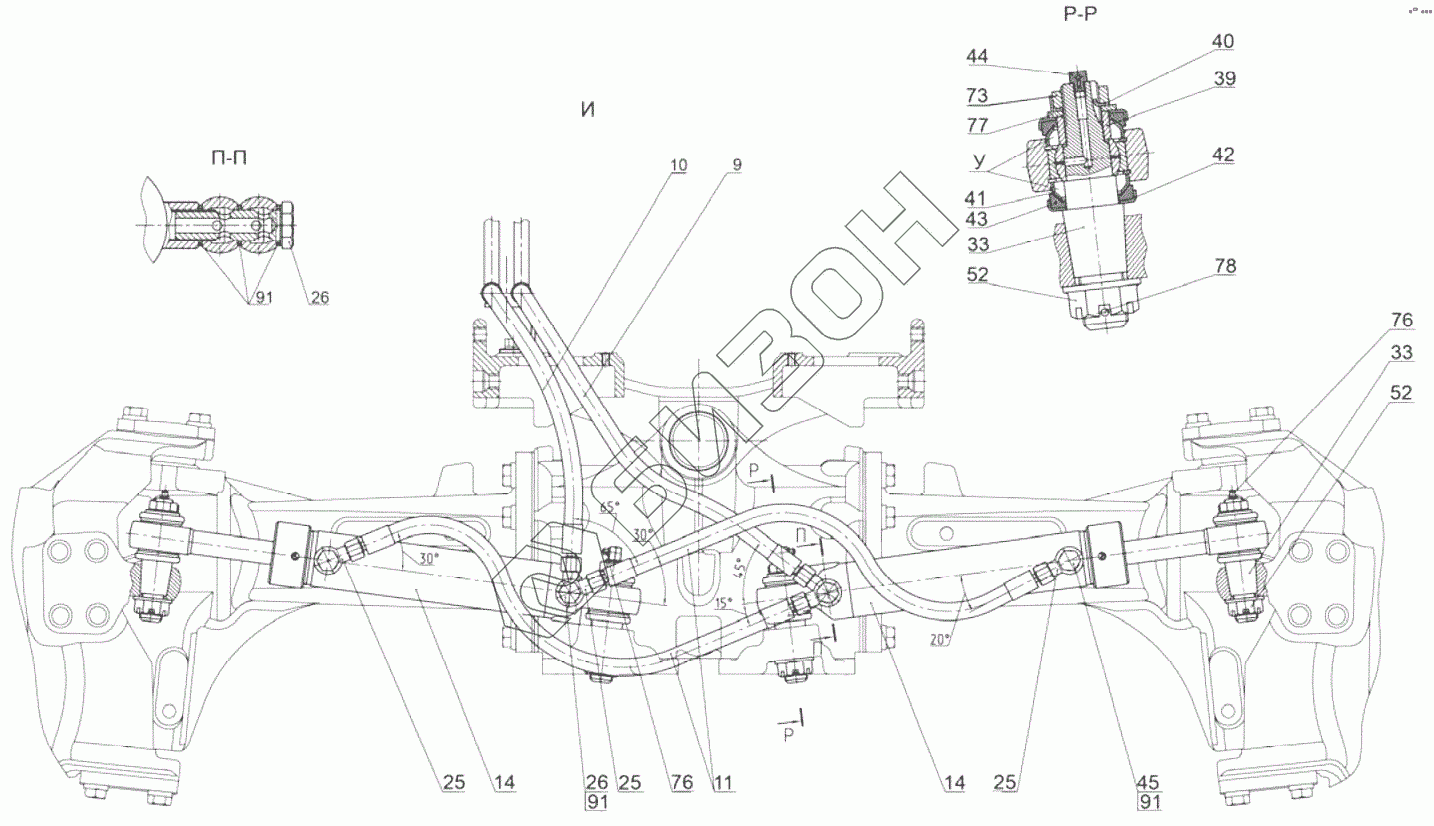

Графический каталог запасных частей к технике: МТЗ 1523.5. Управление рулевое гидрообъемное
9
10
11
14
14
25
25
25
26
26
33
33
39
40
41
42
44
44
45
52
52
73
76
76
77
78
91
91
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523-3400010-01 | 1523-3400010-01 | Рулевое управление |
Загрузка ...
|
|
| 1523-3400010 | 1523-3400010 | Рулевое управление |
Загрузка ...
|
|
| 1 | 2022В-3407020 | Маслопровод |
Загрузка ...
|
|
| 2 | 1523-3407050 | Маслопровод |
Загрузка ...
|
|
| 3 | 1522В-3407100-01 | Рукав высокого давления |
Загрузка ...
|
|
| 4 | 1522В-3407100-06 | Рукав высокого давления |
Загрузка ...
|
|
| 5 | 1522В-3407100-16 | Рукав высокого давления |
Загрузка ...
|
|
| 6 | 1221-3407020 | Маслопровод |
Загрузка ...
|
|
| 7 | 1221-3407030-А | Маслопровод |
Загрузка ...
|
|
| 8 | 1221В-3407150-А | Кран |
Загрузка ...
|
|
| 9 | 952-3407100-02 | Рукав высокого давления |
Загрузка ...
|
|
| 10 | 952-3407100-04 | Рукав высокого давления |
Загрузка ...
|
|
| 11 | 952-3407100-12 | Рукав высокого давления |
Загрузка ...
|
|
| 12 | 680-4607140-11 | Рукав высокого давления |
Загрузка ...
|
|
| 13 | 680-4607140-08 | Рукав |
Загрузка ...
|
|
| 14 | Ц50-3405215-А | Гидроцилиндр |
Загрузка ...
|
|
| 24 | 2022В-3407018 | Кронштейн |
Загрузка ...
|
|
| 25 | 2022-3407202-А | Угольник поворотный |
Загрузка ...
|
|
| 26 | 2022-3407301 | Болт |
Загрузка ...
|
|
| 27 | 1522-3407016 | Штуцер |
Загрузка ...
|
|
| 27 | 1522-3407016 | Штуцер |
Загрузка ...
|
|
| 28 | 1522-3407017 | Кронштейн |
Загрузка ...
|
|
| 29 | 1321-3407018-01 | Шланг |
Загрузка ...
|
|
| 30 | 1221-3407013 | Кронштейн |
Загрузка ...
|
|
| 31 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 31 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 32 | 102-3407014 | Скоба |
Загрузка ...
|
|
| 33 | 102-3405103 | Палец |
Загрузка ...
|
|
| 34 | 85-3407105 | Болт |
Загрузка ...
|
|
| 35 | 85-3407107 | Планка |
Загрузка ...
|
|
| 36 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 37 | 80-3723048 | Втулка |
Загрузка ...
|
|
| 38 | 80В-3407012 | Кронштейн |
Загрузка ...
|
|
| 39 | Ф80-3405102-В | Втулка |
Загрузка ...
|
|
| 40 | Ф80-3405103 | Шайба стопорная |
Загрузка ...
|
|
| 41 | Ф80-3405107 | Втулка сферическая |
Загрузка ...
|
|
| 42 | Ф80-3405108 | Чашка уплотнительная |
Загрузка ...
|
|
| 43 | Ф80-3405109 | Уплотнитель |
Загрузка ...
|
|
| 44 | Ф80-3405112 | Штуцер |
Загрузка ...
|
|
| 45 | Ф80-3407301 | Болт |
Загрузка ...
|
|
| 46 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 48 | 70-3407146 | Планка |
Загрузка ...
|
|
| 49 | 70-3407163 | Скоба |
Загрузка ...
|
|
| 50 | 70-3407164 | Кронштейн |
Загрузка ...
|
|
| 51 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 52 | 70-4605316 | Гайка упорная |
Загрузка ...
|
|
| 53 | 70-4607158 | Прокладка |
Загрузка ...
|
|
| 54 | 70-4607158-01 | Прокладка |
Загрузка ...
|
|
| 55 | 40-4607032 | Болт |
Загрузка ...
|
|
| 56 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 65 | Болт М8-6дх45.88.35.019 | Болт |
Загрузка ...
|
|
| 66 | Болт М8-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 67 | Болт М8-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 68 | Болт М8-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 69 | Болт М8-6дх35.88.019 | Болт |
Загрузка ...
|
|
| 70 | Болт М10-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 71 | Болт М6-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 72 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 73 | Гайка М20х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 74 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 75 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 75 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 76 | 1.1.Ц9.хр | Масленка |
Загрузка ...
|
|
| 77 | Шайба С 20.01.019 | Шайба |
Загрузка ...
|
|
| 78 | Шплинт 4х36.019 | Шплинт |
Загрузка ...
|
|
| 79 | Шайба 6T | Шайба |
Загрузка ...
|
|
| 80 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 81 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 82 | 020-024-25-2-2 | Кольцо |
Загрузка ...
|
|
| 90 | Хомут с червячной резьбой 25-40 | Хомут |
Загрузка ...
|
|
| 91 | Шайба РМ3/8 | Шайба |
Загрузка ...
|
|
| 92 | Шайба РМ1/2 | Шайба |
Загрузка ...
|
|
| 92 | Шайба РМ 1/2 | Шайба |
Загрузка ...
|
|
| 93 | OSPC-160 ON 1150G0030 | Насос-дозатор |
Загрузка ...
|
|
| 93 | HKUS 160/4-140 РЗ-02/3 | Насос-дозатор |
Загрузка ...
|
|
| 93 | 1231 160 В ON.PMI | Насос-дозатор |
Загрузка ...
|
|
| 93 | SUB 160.140-200-1 | Насос-дозатор |
Загрузка ...
|
