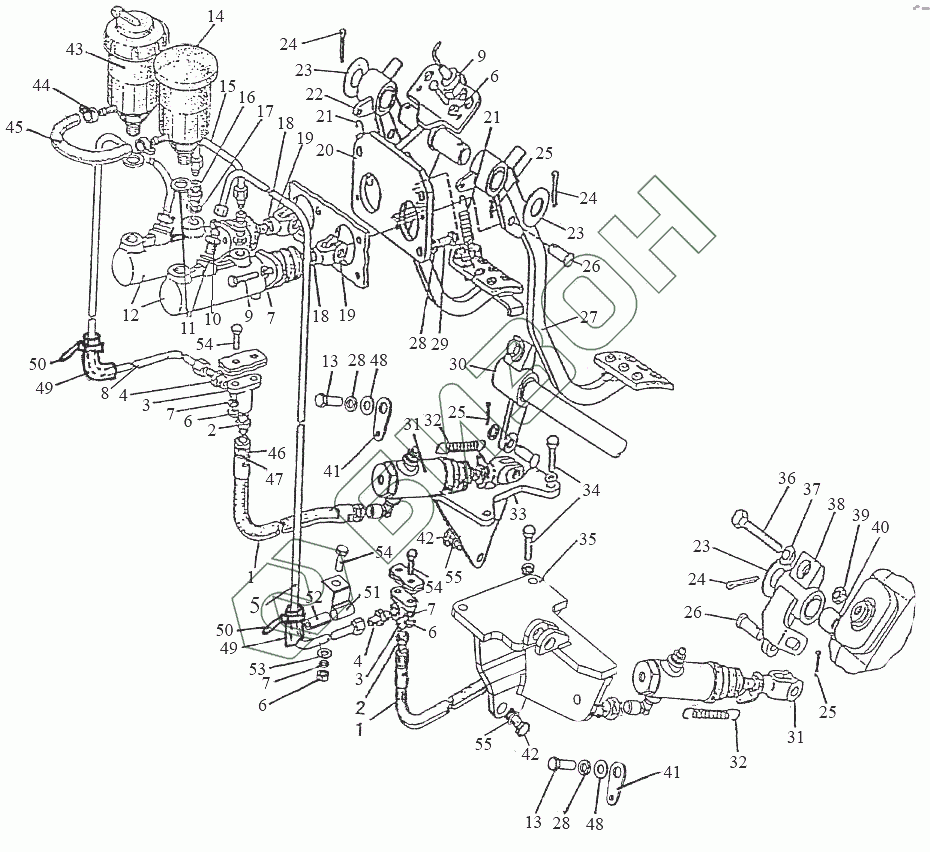

Графический каталог запасных частей к технике: МТЗ 1523.5. Управление тормозами
1523М-3503700
1
1
1
1
2
2
3
3
4
4
5
6
6
6
6
7
7
7
7
8
9
9
10
11
12
13
13
14
15
16
17
18
18
19
19
20
21
21
22
23
23
23
24
24
24
25
25
25
26
26
27
28
28
28
29
30
31
31
31
31
32
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
44
45
46
47
48
48
49
49
50
50
51
52
53
54
54
54
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523М-3503700 | 1523М-3503700 | Управление тормозами |
Загрузка ...
|
|
| 1 | 923-3503200 | Рукав |
Загрузка ...
|
|
| 1 | S 74 74 525 | Рукав гибкий тормозов |
Загрузка ...
|
|
| 2 | 822-3503155 | Штуцер |
Загрузка ...
|
|
| 3 | 80В-1602106-Б | Угольник |
Загрузка ...
|
|
| 4 | 822-3503701 | Штуцер |
Загрузка ...
|
|
| 5 | 1522-3503070 | Трубопровод |
Загрузка ...
|
|
| 6 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 7 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 8 | 1522-3503080 | Трубопровод |
Загрузка ...
|
|
| 9 | Болт М8-6дх35.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | 822-3503083 | Штуцер |
Загрузка ...
|
|
| 11 | Д18-055А | Кольцо |
Загрузка ...
|
|
| 12 | S73067386 | Цилиндр «CARLISLE» |
Загрузка ...
|
|
| 13 | Болт М10-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | 822-3503090 | Бачок |
Загрузка ...
|
|
| 15 | 822-3503100 | Трубопровод |
Загрузка ...
|
|
| 16 | 822-3503084 | Штуцер |
Загрузка ...
|
|
| 17 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 18 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 19 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 20 | 923-3503720 | Кронштейн |
Загрузка ...
|
|
| 21 | 70-4616033 Зам. | Пружина |
Загрузка ...
|
|
| 22 | 923-3503730 | Педаль правая |
Загрузка ...
|
|
| 23 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 24 | Шплинт 5х36.019 | Шплинт 5х36.019 |
Загрузка ...
|
|
| 25 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 26 | Палец 12х32 | Палец 12х32 |
Загрузка ...
|
|
| 27 | 923-3503740 | Педаль левая |
Загрузка ...
|
|
| 28 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 29 | Болт М10-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 1523М-3503045 | Рычаг правый |
Загрузка ...
|
|
| 31 | 822-1602550-Б | Цилиндр рабочий |
Загрузка ...
|
|
| 31 | 2022-3503550 | Цилиндр рабочий |
Загрузка ...
|
|
| 32 | 50-1310158-Б | Пружина |
Загрузка ...
|
|
| 33 | 1523М-3503040-Б | Кронштейн правый |
Загрузка ...
|
|
| 34 | Болт М10-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | 1523М-3503030-Г | Кронштейн левый |
Загрузка ...
|
|
| 36 | 70-3503019 | Болт |
Загрузка ...
|
|
| 37 | 70-3503018 | Шайба |
Загрузка ...
|
|
| 38 | 1523М-3503025 | Рычаг левый |
Загрузка ...
|
|
| 39 | Гайка М12х1,25-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 40 | 1523М-3503015 | Валик |
Загрузка ...
|
|
| 41 | 923-1602116 | Ушко |
Загрузка ...
|
|
| 42 | Болт М12-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 43 | 822-3503090-01 | Бачок |
Загрузка ...
|
|
| 44 | 12-22/971 | Хомут NORМА ТОRRО |
Загрузка ...
|
|
| 44 | 12-20/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 45 | 822-3503098 | Шланг |
Загрузка ...
|
|
| 46 | 923-3503221 | Ниппель |
Загрузка ...
|
|
| 47 | Д80-4607212 | Гайка |
Загрузка ...
|
|
| 48 | Шайба С 10.01.019 | Шайба |
Загрузка ...
|
|
| 49 | 1522-3503703 | Трубка |
Загрузка ...
|
|
| 50 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 51 | 48-1104016 | Хомутик |
Загрузка ...
|
|
| 52 | 1522-2407317 | Трубка |
Загрузка ...
|
|
| 53 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 54 | Болт М8-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | Шайба 12.ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
