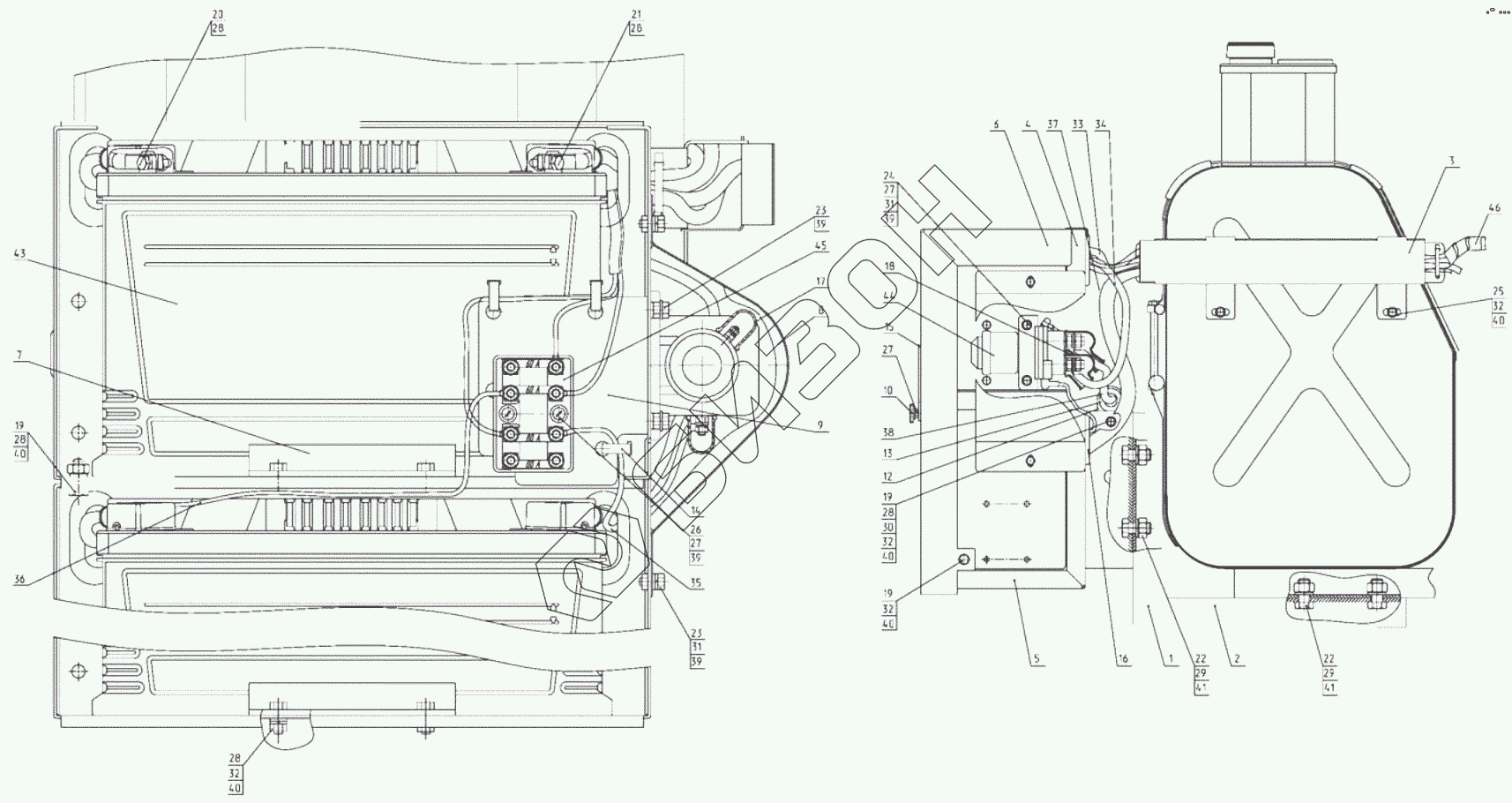

Графический каталог запасных частей к технике: МТЗ 1523.5. Установка батарей аккумуляторных
1523.5-3700080
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
19
19
20
21
22
22
23
23
24
25
26
26
27
27
27
28
28
28
28
29
29
30
31
31
33
33
34
35
36
37
38
39
39
39
39
40
40
40
40
40
41
41
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523.5-3700080 | 1523.5-3700080 | Установка аккумуляторных батарей |
Загрузка ...
|
|
| 1 | 1523.5-3703085 | Кронштейн |
Загрузка ...
|
|
| 2 | 1523.5-3703085-01 | Кронштейн |
Загрузка ...
|
|
| 3 | 1523.5-3703010 | Кронштейн |
Загрузка ...
|
|
| 4 | 1221 В-3703010-02 | Контейнер |
Загрузка ...
|
|
| 5 | 1221 В-3703010-03 | Контейнер |
Загрузка ...
|
|
| 6 | 1222.4-3703020 | Кожух |
Загрузка ...
|
|
| 7 | 80В-3703020 | Прижим |
Загрузка ...
|
|
| 8 | 1522-3703025 | Кожух |
Загрузка ...
|
|
| 9 | 1222.4-3722010 | Кронштейн |
Загрузка ...
|
|
| 10 | 80-3805065 | Винт |
Загрузка ...
|
|
| 12 | 320-3723021 | Кронштейн |
Загрузка ...
|
|
| 13 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 14 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 15 | 822-3801341-Б | Щиток |
Загрузка ...
|
|
| 16 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 17 | 54.24.445-Б | Наконечник |
Загрузка ...
|
|
| 18 | ТМ-59-6000-38 | Наконечник резиновый |
Загрузка ...
|
|
| 19 | Болт М8-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | Болт М8-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | Болт М8-6дх35.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | Болт М16-6дх32.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | Болт М6-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | Болт М6-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | Болт М8-6дх14.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | Винт В.М6-6дх16.58.019 | Винт |
Загрузка ...
|
|
| 27 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 28 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 29 | Гайка М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 30 | Шайба С 8.01 | Шайба |
Загрузка ...
|
|
| 31 | Шайба С.6.01.019 | Шайба |
Загрузка ...
|
|
| 33 | 1523.5-3724041 | Провод |
Загрузка ...
|
|
| 34 | 1523.5-3724075 | Провод |
Загрузка ...
|
|
| 35 | 1222.4-3724045 | Провод |
Загрузка ...
|
|
| 36 | 80-3724381-Б | Провод |
Загрузка ...
|
|
| 37 | 923-3724042 | Провод |
Загрузка ...
|
|
| 38 | 1221В-3724044-В | Провод |
Загрузка ...
|
|
| 39 | Шайба 6 Т | Шайба |
Загрузка ...
|
|
| 40 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 41 | Шайба 16.ОТ | Шайба |
Загрузка ...
|
|
| 43 | 12В 120 Ач | Батарея аккумуляторная |
Загрузка ...
|
|
| 43 | 12V 125 АИ | Батарея аккумуляторная |
Загрузка ...
|
|
| 44 | 1212.3737-06 | Выключатель |
Загрузка ...
|
|
| 45 | БП-11-07 | Блок предохранителей |
Загрузка ...
|
|
| 46 | 25х20,6х20 | Лента спиральная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
