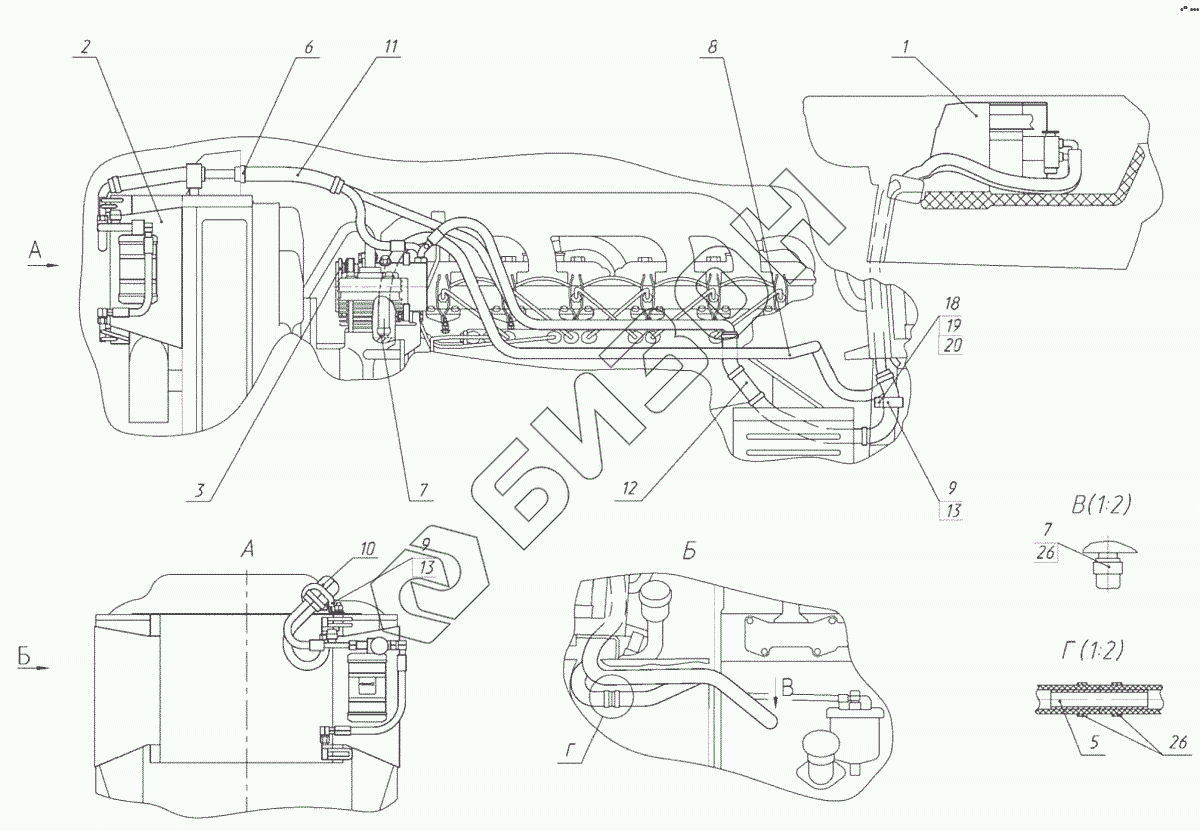

Графический каталог запасных частей к технике: МТЗ 1523.5. Установка кондиционера
1522.4-8100005
1
2
3
5
6
7
7
8
9
9
10
11
12
13
13
18
19
20
26
26
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522.4-8100005 | 1522.4-8100005 | Установка кондиционера |
Загрузка ...
|
|
| 1 | 2022-8101010 | Установка отопителя-охладителя |
Загрузка ...
|
|
| 2 | 1523-8112010 | Установка конденсатора |
Загрузка ...
|
|
| 3 | 1523-8114020 | Установка компрессора |
Загрузка ...
|
|
| 5 | 70-6702306 | Втулка |
Загрузка ...
|
|
| 6 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 7 | 80-8100023 | Штуцер |
Загрузка ...
|
|
| 8 | 80-8101015 | Шланг |
Загрузка ...
|
|
| 9 | 923-3723012 | Хомутик |
Загрузка ...
|
|
| 10 | 2822ДЦ-8100012 | Шланг |
Загрузка ...
|
|
| 11 | 2822ДЦ-8100013-01 | Шланг |
Загрузка ...
|
|
| 12 | 2822ДЦ-8100013-03 | Шланг |
Загрузка ...
|
|
| 13 | 3022-8100011 | Трубка |
Загрузка ...
|
|
| 18 | Болт М8-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 20 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 24 | МТ8100000-02 | Кондиционер |
Загрузка ...
|
|
| 26 | 16¬27/971 | Хомут |
Загрузка ...
|
|
| 26 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
