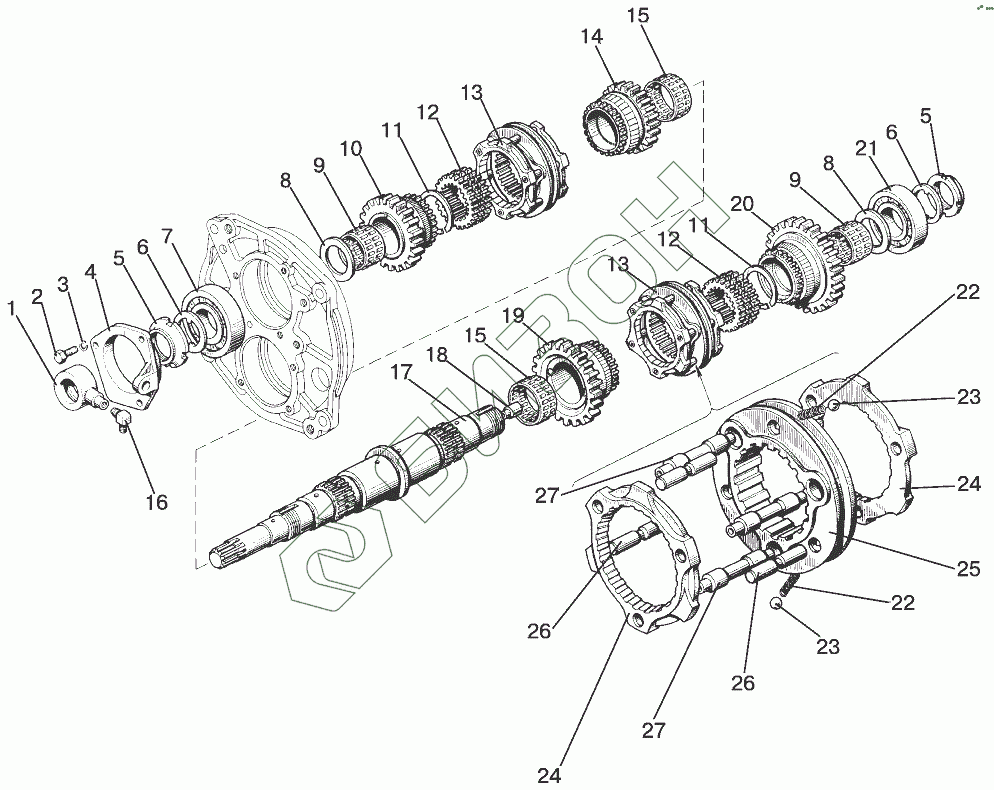

Графический каталог запасных частей к технике: МТЗ 1523.5. Вал первичный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
6
7
8
8
9
9
10
11
11
12
12
13
13
14
15
15
16
17
18
19
20
21
22
22
23
23
24
24
25
26
26
27
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
80C-1701060-A 80C-1701060-A Синхронизатор
Загрузка ...
1522С-1701020-А 1522С-1701020-А Узел передач и вал промежуточный
Загрузка ...
1 80С-1701036 Втулка
Загрузка ...
2 Болт М12-6дх30.88.35.019 Болт
Загрузка ...
3 Шайба 12.ОТ Шайба
Загрузка ...
4 80С-1701035 Крышка
Загрузка ...
5 80-1701045 Гайка
Загрузка ...
6 80-1701056 Шайба
Загрузка ...
7 409 Подшипник
Загрузка ...
8 80-1601082 Шайба
Загрузка ...
9 664910Е Подшипник
Загрузка ...
10 1522С-1701048 Шестерня
Загрузка ...
11 2С60 Кольцо
Загрузка ...
12 80С-1701033 Втулка
Загрузка ...
13 80C-1701060-A Синхронизатор
Загрузка ...
14 1521-1701042 Шестерня
Загрузка ...
15 664913Е Подшипник
Загрузка ...
16 86-1802088 Угольник
Загрузка ...
17 80С-1701032 Вал
Загрузка ...
18 80-1701053 Дроссель
Загрузка ...
19 1522С-1701052 Шестерня
Загрузка ...
20 1522С-1701054 Шестерня
Загрузка ...
21 309К Подшипник
Загрузка ...
22 80-3405044 Пружина
Загрузка ...
23 Шарик 7,938-100 Шарик 7,938-100
Загрузка ...
24 80С-1701062-Б Кольцо
Загрузка ...
25 80С-1701064-Б Каретка
Загрузка ...
26 80С-1701061 Палец
Загрузка ...
27 80С-1701063-Б Палец
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
