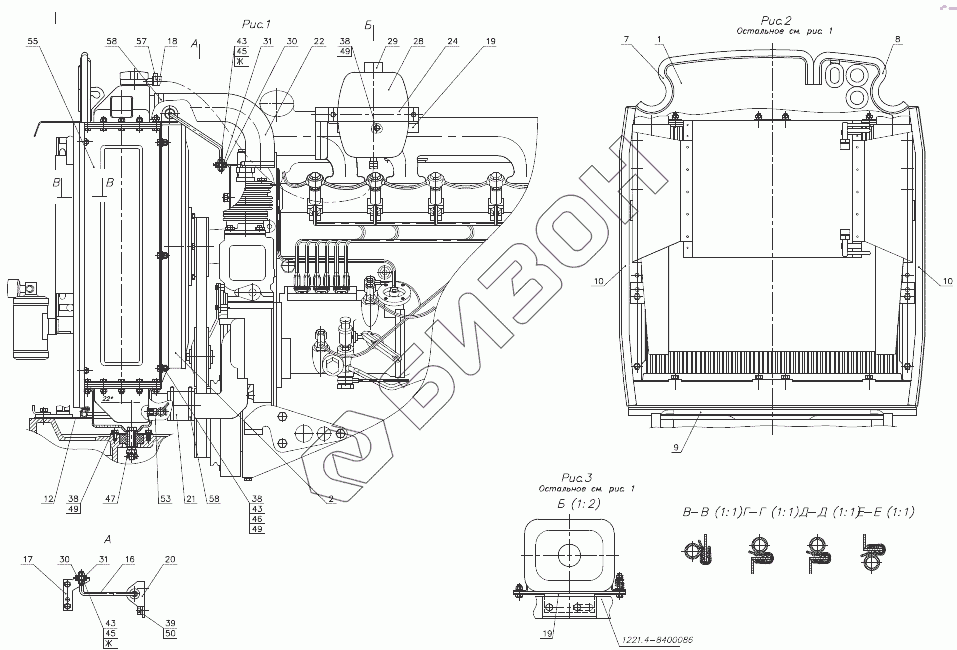

Графический каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Блок охлаждения
1520-1301009-Б-02
1
2
7
8
9
10
10
12
16
17
18
19
19
20
21
22
24
28
29
30
30
31
31
38
38
38
39
43
43
43
45
45
46
47
49
49
49
50
53
55
57
58
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1520-1301009-Б-02 | 1520-1301009-Б-02 | Блок охлаждения |
Загрузка ...
|
|
| 1 | 1520.3-1301310-Б | Уплотнитель |
Загрузка ...
|
|
| 2 | 1520-1309080 | Кожух |
Загрузка ...
|
|
| 7 | А37.08.045-23 | Уплотнитель |
Загрузка ...
|
|
| 8 | А37.08.045-24 | Уплотнитель |
Загрузка ...
|
|
| 9 | А37.08.045-25 | Уплотнитель |
Загрузка ...
|
|
| 10 | А37.08.045-26 | Уплотнитель |
Загрузка ...
|
|
| 12 | 1520-1301002 | Пластина |
Загрузка ...
|
|
| 13 | 1520-1301003 | Пластина |
Загрузка ...
|
|
| 14 | 1520-1301004 | Уплотнение |
Загрузка ...
|
|
| 16 | 1520-1302003 | Растяжка |
Загрузка ...
|
|
| 17 | 1520-1302072 | Кронштейн |
Загрузка ...
|
|
| 18 | 1520-1303001 | Шланг |
Загрузка ...
|
|
| 19 | 923-1311001 | Кронштейн |
Загрузка ...
|
|
| 20 | 1220-1302002 | Кронштейн |
Загрузка ...
|
|
| 21 | 1220-1303004-01 | Шланг |
Загрузка ...
|
|
| 22 | 142-1303010 | Шланг |
Загрузка ...
|
|
| 24 | 80-1311002 | Хомут |
Загрузка ...
|
|
| 25 | 80-1311003 | Втулка |
Загрузка ...
|
|
| 26 | 80-1311004 | Пластина |
Загрузка ...
|
|
| 27 | 80-1311006 | Тарелка |
Загрузка ...
|
|
| 28 | 80П-1311010-А | Бачек расширительный |
Загрузка ...
|
|
| 29 | 80П-1311011 | Пробка |
Загрузка ...
|
|
| 30 | 85-1302071 | Амортизатор |
Загрузка ...
|
|
| 31 | 90-1302004 | Трубка |
Загрузка ...
|
|
| 32 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 33 | 54.06.413 | Пружина |
Загрузка ...
|
|
| 37 | Болт М6-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | Болт М8-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | Болт М10-6дх18.88.35.019 | Болт |
Загрузка ...
|
|
| 40 | Болт М6-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 42 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 43 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 45 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 46 | Шайба С.8.01.019 | Шайба |
Загрузка ...
|
|
| 47 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 48 | Шайба 6 Т | Шайба |
Загрузка ...
|
|
| 49 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 50 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 53 | 9175.03 | Кран ПС7-О |
Загрузка ...
|
|
| 55 | 1301.30 | Радиатор водяной |
Загрузка ...
|
|
| 57 | 5000.01 | Хомут |
Загрузка ...
|
|
| 58 | 5200.01 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
