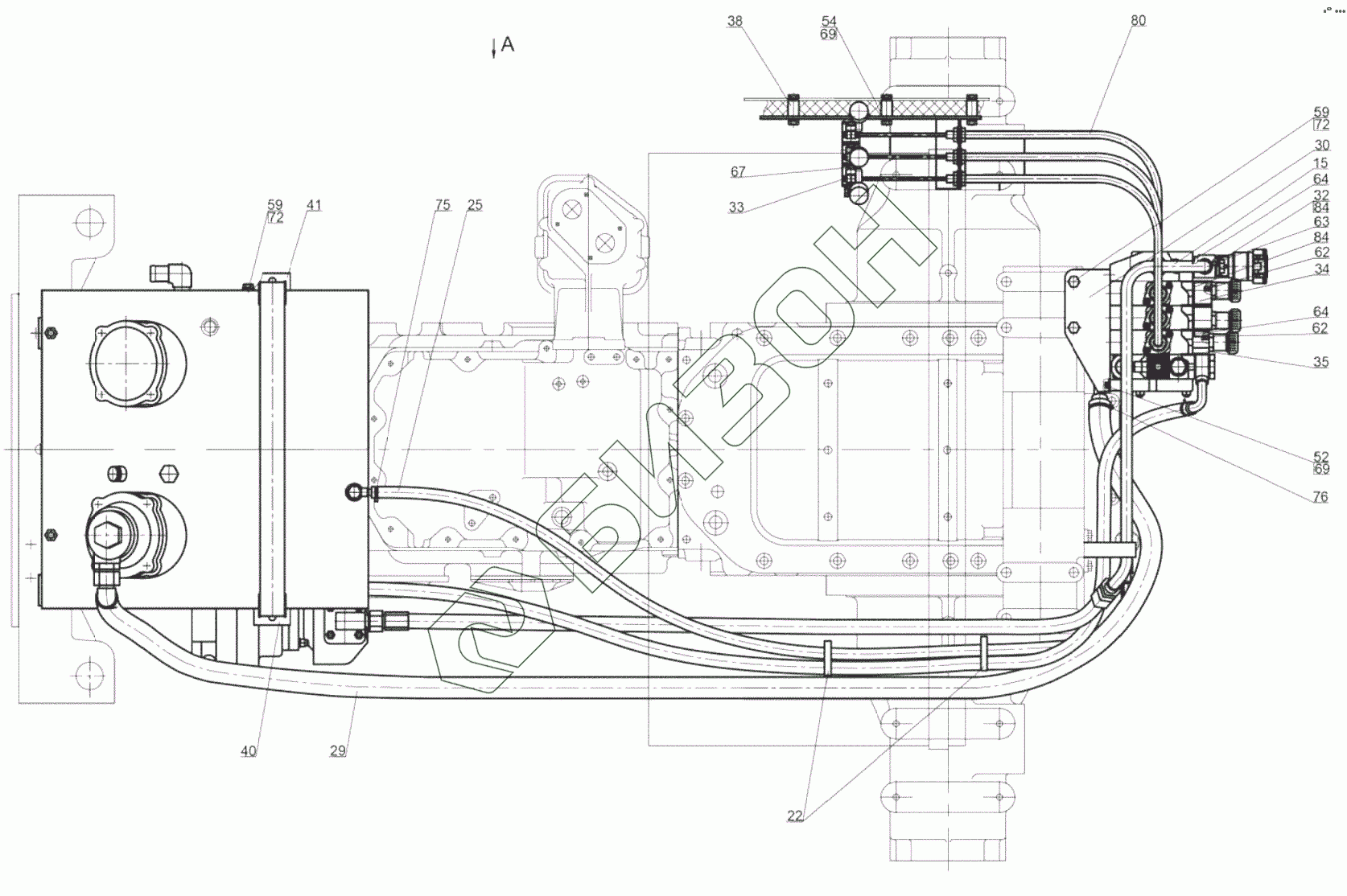

Графический каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Гидроагрегаты и арматура
15
22
25
29
30
32
33
34
35
38
40
41
52
54
59
59
62
62
63
64
64
67
69
69
72
72
75
75
76
76
80
80
80
84
84
84
84
84
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523-4600010 | 1523-4600010 | Гидросистема |
Загрузка ...
|
|
| 1 | 1523-4607040 | Кронштейн |
Загрузка ...
|
|
| 2 | 1523-4607075 | Труба |
Загрузка ...
|
|
| 3 | 1523-4607150 | Труба |
Загрузка ...
|
|
| 4 | 1523-4607160 | Труба |
Загрузка ...
|
|
| 5 | 1522-4607020 | Патрубок |
Загрузка ...
|
|
| 6 | 1522-4607070 | Болт |
Загрузка ...
|
|
| 7 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 8 | 1522-4607090 | Патрубок |
Загрузка ...
|
|
| 9 | 1523-4607230 | Рычаг |
Загрузка ...
|
|
| 10 | 1523-4607230-01 | Рычаг |
Загрузка ...
|
|
| 11 | 1523-4607230-02 | Рычаг |
Загрузка ...
|
|
| 12 | 1522-4607250 | Кронштейн |
Загрузка ...
|
|
| 13 | 1522-4608210 | Бак |
Загрузка ...
|
|
| 14 | 1522-4608230 | Стяжка |
Загрузка ...
|
|
| 15 | 1523-4607085 | Труба |
Загрузка ...
|
|
| 16 | П80-4607120-07 | Рукав высокого давления |
Загрузка ...
|
|
| 17 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 18 | 680-4607140-13 | Рукав высокого давления |
Загрузка ...
|
|
| 19 | 680-4607140-06 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | 100-4617110-01 | Привод насоса |
Загрузка ...
|
|
| 21 | С80-4607380 | Труба |
Загрузка ...
|
|
| 22 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 23 | 1523-4607019 | Штуцер |
Загрузка ...
|
|
| 24 | 1523-4607063 | Рукав |
Загрузка ...
|
|
| 25 | 1523-4607063-01 | Рукав |
Загрузка ...
|
|
| 26 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 27 | Д18-051 | Болт |
Загрузка ...
|
|
| 28 | 1523-4607061 | Шланг |
Загрузка ...
|
|
| 29 | 1523-4607062 | Шланг |
Загрузка ...
|
|
| 30 | 1523-4607121 | Кронштейн |
Загрузка ...
|
|
| 31 | 1522-4607011-А | Болт |
Загрузка ...
|
|
| 32 | 1522-4607012-А | Болт |
Загрузка ...
|
|
| 33 | 1522-4607017 | Палец |
Загрузка ...
|
|
| 34 | 2522-4607018 | Плита |
Загрузка ...
|
|
| 35 | 2522-4607019 | Штуцер |
Загрузка ...
|
|
| 36 | 1522-4607062 | Шланг |
Загрузка ...
|
|
| 37 | 1522-4607078 | Угольник |
Загрузка ...
|
|
| 38 | 1522-4607252 | Втулка |
Загрузка ...
|
|
| 39 | 1522-4608234 | Прокладка |
Загрузка ...
|
|
| 40 | 1522-4608237 | Кронштейн |
Загрузка ...
|
|
| 41 | 1522-4608238 | Кронштейн |
Загрузка ...
|
|
| 42 | 1523-4607013 | Кронштейн |
Загрузка ...
|
|
| 43 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 44 | 50-4607041 | Кронштейн |
Загрузка ...
|
|
| 45 | 1523-4607063-02 | Шланг |
Загрузка ...
|
|
| 47 | А61.01.017 | Втулка |
Загрузка ...
|
|
| 48 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 49 | 1221-8700022 | Хомут |
Загрузка ...
|
|
| 50 | ПР-43-02 | Прокладка |
Загрузка ...
|
|
| 51 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 52 | Болт М8-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | Болт М8-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 54 | Болт М8-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | Болт М10-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | Болт М10-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 57 | Болт М12-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | Болт М12-6дх150.58.019 | Болт |
Загрузка ...
|
|
| 59 | Болт М16-6дх32.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 61 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 62 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 63 | 021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 64 | 024-028-25-2-4 | Кольцо |
Загрузка ...
|
|
| 65 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 66 | Шайба С 10.01.019 | Шайба |
Загрузка ...
|
|
| 67 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 69 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 70 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 71 | Шайба 12.ОТ | Шайба |
Загрузка ...
|
|
| 72 | Шайба 16.ОТ | Шайба |
Загрузка ...
|
|
| 74 | ZMS23-LS R917 001 488 | Блок интегральный |
Загрузка ...
|
|
| 75 | 16-27, 971 | Хомут |
Загрузка ...
|
|
| 75 | 16-25, 9-C6W | Хомут |
Загрузка ...
|
|
| 76 | 25-40, 9-C6W | Хомут |
Загрузка ...
|
|
| 76 | 25-40, 971 | Хомут |
Загрузка ...
|
|
| 77 | НР10-5-Х0041А0 | Муфта быстросоединяемая |
Загрузка ...
|
|
| 78 | НР10-5-Х0041А3 | Муфта быстросоединяемая |
Загрузка ...
|
|
| 80 | ЕААВ.303635.001 | Трос |
Загрузка ...
|
|
| 80 | 772-L-TS-40-1500 | Трос |
Загрузка ...
|
|
| 80 | 100.М4(40)22.01500 | Трос |
Загрузка ...
|
|
| 83 | Шайба 1, 2 BSP 400-825-4490-41 | Шайба |
Загрузка ...
|
|
| 83 | Шайба SCN025-P20-PM1, 2 | Шайба |
Загрузка ...
|
|
| 83 | Шайба 825 PP45-D1, 2 | Шайба |
Загрузка ...
|
|
| 84 | Шайба М22 400-874-4490-41 | Шайба |
Загрузка ...
|
|
| 84 | Шайба 636 РРМ22 | Шайба |
Загрузка ...
|
|
| 84 | Шайба SCN236-P18-PM22 | Шайба |
Загрузка ...
|
|
| 85 | Шайба М14 400-868-4490-41 | Шайба |
Загрузка ...
|
|
| 85 | Шайба 627 РРМ14 | Шайба |
Загрузка ...
|
|
| 85 | Шайба SCN227-P18-PM14 | Шайба |
Загрузка ...
|
|
| 86 | НР12-5-Х0001С2 | Муфта |
Загрузка ...
|
|
| 87 | ТМ111-12 | Датчик сигнализатора температуры |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
