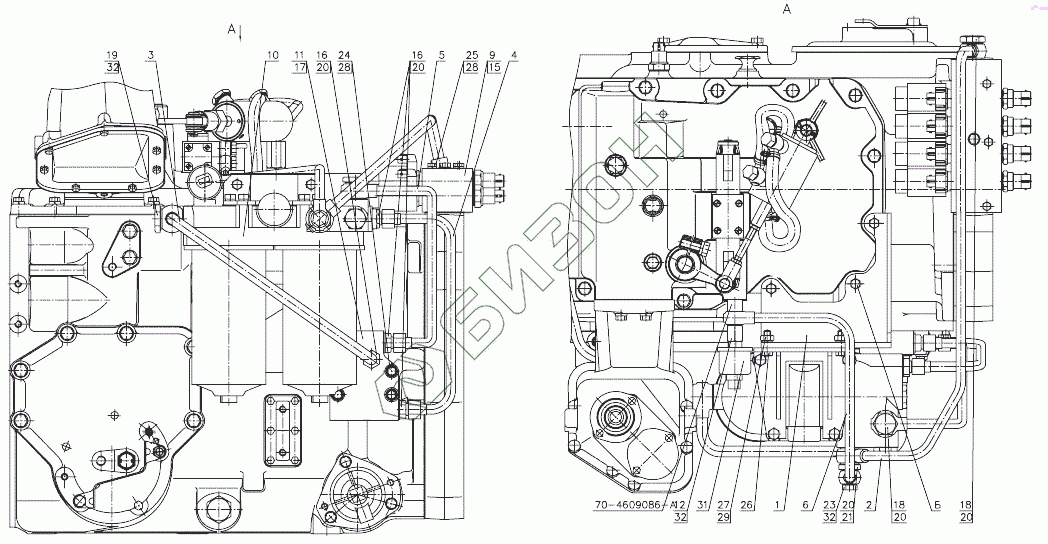

Графический каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Гидросистема трансмиссии
1525-4637005
1
2
3
4
5
6
9
10
11
12
15
16
16
17
18
18
19
20
20
20
20
20
21
23
24
25
26
27
28
28
29
31
32
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1525-4637005 | 1525-4637005 | Гидросистема трансмиссии |
Загрузка ...
|
|
| 1 | 2422-4637015-01 | Кронштейн |
Загрузка ...
|
|
| 2 | 2422-4637020-01 | Маслопровод |
Загрузка ...
|
|
| 3 | 2422-4637025-01 | Маслопровод |
Загрузка ...
|
|
| 4 | 2422-4637030-01 | Маслопровод |
Загрузка ...
|
|
| 5 | 2422-4637035 | Маслопровод |
Загрузка ...
|
|
| 6 | 2422-4637040-01 | Маслопровод |
Загрузка ...
|
|
| 9 | 2025-1712010-А | Распределитель |
Загрузка ...
|
|
| 10 | 3022-1716010 | Фильтр сдвоенный |
Загрузка ...
|
|
| 11 | 2422-4637011 | Плита |
Загрузка ...
|
|
| 12 | 1525-4637042 | Штуцер |
Загрузка ...
|
|
| 15 | 2025-1712012 | Прокладка |
Загрузка ...
|
|
| 16 | 80-1405089 | Штуцер |
Загрузка ...
|
|
| 17 | 80-1737112 | Прокладка |
Загрузка ...
|
|
| 18 | 40-4607032 | Болт |
Загрузка ...
|
|
| 19 | 40-4607037 | Болт |
Загрузка ...
|
|
| 20 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 21 | 2822-4607051 | Болт |
Загрузка ...
|
|
| 22 | Д18-055 | Шайба |
Загрузка ...
|
|
| 23 | 80Х-3407301 | Болт |
Загрузка ...
|
|
| 24 | Болт М8-6дх45.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | Болт М8-6дх80.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | Болт М10-6дх35.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | Гайка М10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 28 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 29 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 31 | ДД-20М | Датчик давления |
Загрузка ...
|
|
| 32 | Шайба РМ24 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
