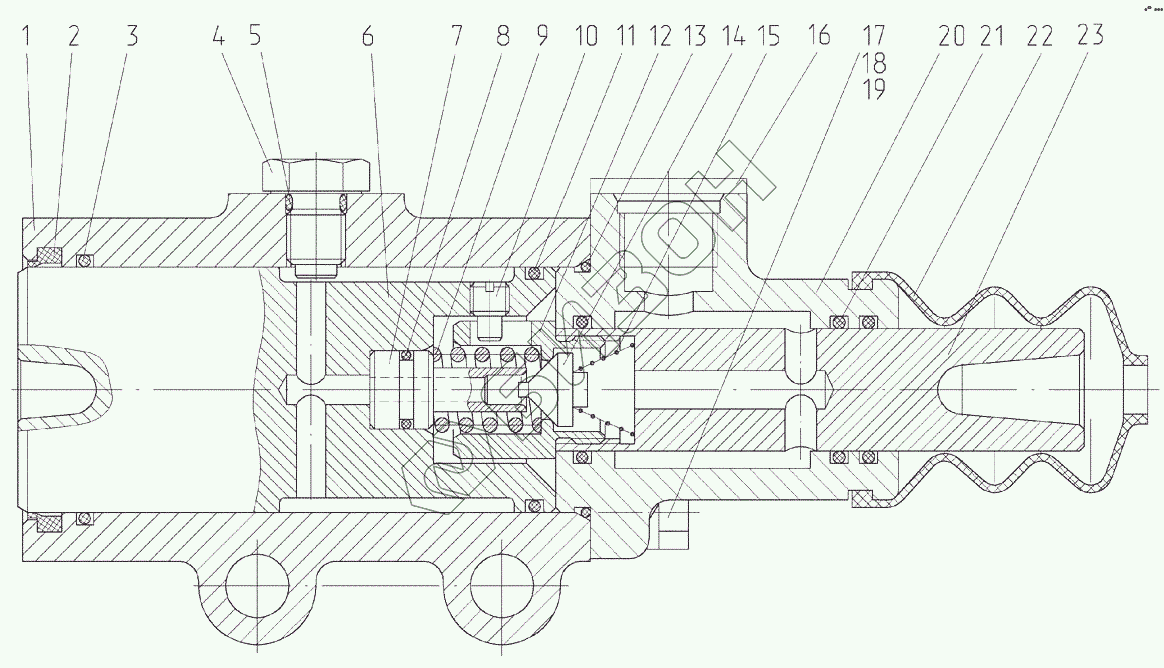

Графический каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Гидроусилитель
2022-1602510-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2022-1602510-01 | 2022-1602510-01 | Гидроусилитель |
Загрузка ...
|
|
| 1 | 2022-1602511-01 | Корпус |
Загрузка ...
|
|
| 2 | 2200500- Z201 | Грязесъемник |
Загрузка ...
|
|
| 3 | OR NBR70 04900300 | Кольцо |
Загрузка ...
|
|
| 4 | 2022-1602517 | Болт стопорный |
Загрузка ...
|
|
| 5 | OR NBR70 00880190 | Кольцо |
Загрузка ...
|
|
| 6 | 2022-1602524 | Поршень |
Загрузка ...
|
|
| 7 | 2022-1602532 | Шток |
Загрузка ...
|
|
| 8 | OR NBR70 01160250 | Кольцо |
Загрузка ...
|
|
| 9 | 2022-1602522 | Пружина |
Загрузка ...
|
|
| 10 | 2022-1602518 | Винт стопорный |
Загрузка ...
|
|
| 11 | OR NBR70 04400300 | Кольцо |
Загрузка ...
|
|
| 12 | 2022-1602554 | Шток |
Загрузка ...
|
|
| 13 | OR NBR70 04700250 | Кольцо |
Загрузка ...
|
|
| 14 | 2022-1602516 | Клапан |
Загрузка ...
|
|
| 15 | 2022-1602838 | Пружина |
Загрузка ...
|
|
| 16 | Р75-090-А | Заглушка транспортная |
Загрузка ...
|
|
| 17 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | Болт М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 20 | 2022-1602512 | Крышка |
Загрузка ...
|
|
| 21 | OR NBR70 02450300 | Кольцо |
Загрузка ...
|
|
| 22 | 142-1602543 | Чехол защитный |
Загрузка ...
|
|
| 23 | 2022-1602544 | Толкатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
