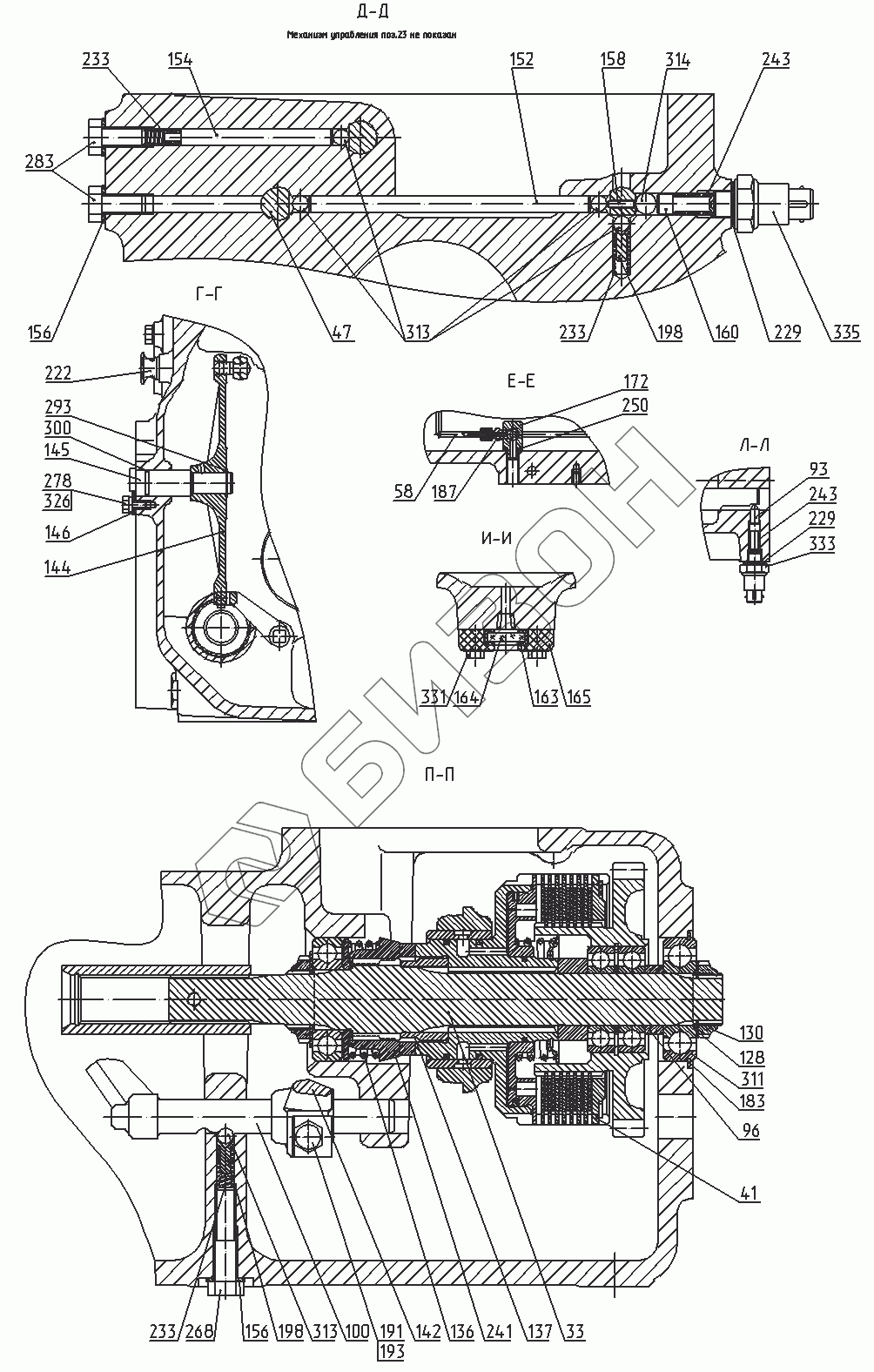

Графический каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Коробка передач
33
41
47
58
93
96
100
128
130
136
137
142
144
145
146
152
154
156
156
158
160
163
164
165
172
183
187
191
198
198
222
229
229
233
233
233
241
243
243
250
268
278
283
293
300
311
313
313
314
326
331
333
335
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1525-17000101) | 1525-17000101) | Коробка передач |
Загрузка ...
|
|
| 1525-1700010-022) | 1525-1700010-022) | Коробка передач |
Загрузка ...
|
|
| 1 | 1525-1701020 | Узел передач |
Загрузка ...
|
|
| 3 | 1222-1701050 | Вал |
Загрузка ...
|
|
| 5 | 1525-1701160 | Вал |
Загрузка ...
|
|
| 8 | 1525-1701314-А | Шестерня |
Загрузка ...
|
|
| 21 | 2025-1701430 | Трубопровод |
Загрузка ...
|
|
| 23 | 2025-1702010 | Механизм управления |
Загрузка ...
|
|
| 31 | 1522-1701350 | Втулка |
Загрузка ...
|
|
| 33 | 1521-1802065 | Вал |
Загрузка ...
|
|
| 36 | 1520-1701340 | Шестерня |
Загрузка ...
|
|
| 38 | 1222-1701312-А | Шестерня |
Загрузка ...
|
|
| 39 | 1222-1704010 | Привод насоса |
Загрузка ...
|
|
| 41 | 1221-1802030 | Фрикцион |
Загрузка ...
|
|
| 44 | 112-1701200 | Шестерня в сборе |
Загрузка ...
|
|
| 47 | 85-1702050 | Поводок |
Загрузка ...
|
|
| 50 | 80-1701140-Б | Гнездо |
Загрузка ...
|
|
| 52 | 80-1701240 | Вал |
Загрузка ...
|
|
| 56 | 80-1701310 | Стакан со штуцером и трубкой в сборе |
Загрузка ...
|
|
| 58 | 80-1701420 | Трубка |
Загрузка ...
|
|
| 61 | 80-1716010 | Фильтр в сборе |
Загрузка ...
|
|
| 67 | 75-1701320 | Вал в сборе |
Загрузка ...
|
|
| 73 | 1525-1701221 | Шестерня |
Загрузка ...
|
|
| 79 | 2025-1701033 | Втулка |
Загрузка ...
|
|
| 80 | 2025-1701525 | Шпилька |
Загрузка ...
|
|
| 81 | 2025-1701525-01 | Шпилька |
Загрузка ...
|
|
| 84 | 1523-1701025 | Корпус |
Загрузка ...
|
|
| 86 | 1522-1701254 | Шайба 0,2 мм |
Загрузка ...
|
|
| 87 | 1522-1701254-01 | Шайба 0,5 мм |
Загрузка ...
|
|
| 88 | 1522-1701354 | Шайба |
Загрузка ...
|
|
| 89 | 1522-1701525 | Шпилька |
Загрузка ...
|
|
| 91 | 1522-1702035 | Поводок |
Загрузка ...
|
|
| 93 | 1522-1702306 | Штифт |
Загрузка ...
|
|
| 96 | 1521-1802043 | Втулка |
Загрузка ...
|
|
| 99 | 1520-1701184 | Муфта |
Загрузка ...
|
|
| 100 | 1520-1702038 | Поводок |
Загрузка ...
|
|
| 107 | 1222-1701224 | Шестерня |
Загрузка ...
|
|
| 109 | 1222-1701313 | Шестерня |
Загрузка ...
|
|
| 111 | 1222-17013441) | Втулка |
Загрузка ...
|
|
| 111 | 1025-17013442) | Шестерня |
Загрузка ...
|
|
| 113 | 1222-1701349 | Втулка |
Загрузка ...
|
|
| 115 | 1222-1701353 | Шайба |
Загрузка ...
|
|
| 117 | 1222-1701361 | Шестерня |
Загрузка ...
|
|
| 121 | 1222-1702029 | Вилка |
Загрузка ...
|
|
| 122 | 1222-1702037 | Поводок |
Загрузка ...
|
|
| 128 | 1221-1802019 | Шайба |
Загрузка ...
|
|
| 130 | 1221-1802023 | Гайка |
Загрузка ...
|
|
| 131 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 132 | 220-3503024 | Пластина стопорная |
Загрузка ...
|
|
| 133 | 112-1701343 | Муфта |
Загрузка ...
|
|
| 136 | 86-1802027 | Пружина |
Загрузка ...
|
|
| 137 | 86-1802028 | Втулка |
Загрузка ...
|
|
| 138 | 86-1802052 | Шайба |
Загрузка ...
|
|
| 140 | 85-1702026 | Прокладка |
Загрузка ...
|
|
| 141 | 85-1702027 | Вилка |
Загрузка ...
|
|
| 142 | 85-1702034 | Вилка |
Загрузка ...
|
|
| 144 | 85-1702041 | Коромысло |
Загрузка ...
|
|
| 145 | 85-1702042 | Ось |
Загрузка ...
|
|
| 146 | 85-1702043 | Пластина |
Загрузка ...
|
|
| 148 | 85-1702045 | Поводок |
Загрузка ...
|
|
| 152 | 85-1702046 | Палец |
Загрузка ...
|
|
| 154 | 85-1702048 | Штифт |
Загрузка ...
|
|
| 156 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 158 | 85-1702301 | Ось |
Загрузка ...
|
|
| 160 | 85-1702305 | Штифт |
Загрузка ...
|
|
| 163 | 85-4608086-Б | Уплотнитель |
Загрузка ...
|
|
| 164 | 85-4608087-Б1 | Указатель |
Загрузка ...
|
|
| 165 | 85-4608088-Б | Корпус |
Загрузка ...
|
|
| 168 | 80-1701026 | Прокладка |
Загрузка ...
|
|
| 170 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 172 | 80-1701057 | Штуцер |
Загрузка ...
|
|
| 174 | 80-1701205 | Планка |
Загрузка ...
|
|
| 175 | 80-1701206 | Кольцо |
Загрузка ...
|
|
| 179 | 80-1701306 | Шайба |
Загрузка ...
|
|
| 180 | 80-17013461) | Втулка |
Загрузка ...
|
|
| 180 | 80-1701346-012) | Втулка |
Загрузка ...
|
|
| 183 | 80-1701397 | Кольцо |
Загрузка ...
|
|
| 187 | 80-1701549 | Штуцер |
Загрузка ...
|
|
| 191 | 80-1702108 | Болт |
Загрузка ...
|
|
| 196 | 80-1704016 | Прокладка |
Загрузка ...
|
|
| 198 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 200 | 80-1716016 | Прокладка |
Загрузка ...
|
|
| 204 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 207 | 75-1701352 | Втулка |
Загрузка ...
|
|
| 210 | 70-1115012 | Хомутик |
Загрузка ...
|
|
| 211 | 70-1701454-А2-01 | Крышка |
Загрузка ...
|
|
| 219 | 52-2308097 | Гайка |
Загрузка ...
|
|
| 222 | 50-1002318-Б | Рым |
Загрузка ...
|
|
| 224 | 50-1701258 | Прокладка регулировочная 0,2 мм |
Загрузка ...
|
|
| 225 | 50-1701259 | Прокладка регулировочная 0,5 мм |
Загрузка ...
|
|
| 226 | 50-1701456-А | Прокладка |
Загрузка ...
|
|
| 229 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 231 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 233 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 234 | 48А-3801023 | Трубка |
Загрузка ...
|
|
| 241 | 8020-1802026 | Полумуфта |
Загрузка ...
|
|
| 243 | 12-23-668-А | Пружина |
Загрузка ...
|
|
| 245 | 54-31-472 | Кольцо пружинное |
Загрузка ...
|
|
| 248 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 250 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 255 | ПК КГ 3, 8" | Пробка |
Загрузка ...
|
|
| 257 | ШЦК 10х25 | Штифт |
Загрузка ...
|
|
| 268 | Болт М12-6дх55.88.35.019 | Болт |
Загрузка ...
|
|
| 269 | Болт М12-6дх100.58.019 | Болт |
Загрузка ...
|
|
| 275 | Болт М8-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 278 | Болт М10-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 279 | Болт М10-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 280 | Болт М10-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 281 | Болт М10-6дх35.88.35.019 | Болт |
Загрузка ...
|
|
| 282 | Болт М10-6дх40.109.40Х.019 | Болт |
Загрузка ...
|
|
| 283 | Болт М12-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 284 | Болт М12-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 293 | С25 | Кольцо |
Загрузка ...
|
|
| 294 | 2С70 | Кольцо |
Загрузка ...
|
|
| 295 | 2С75 | Кольцо |
Загрузка ...
|
|
| 300 | 026-030-25-2-2 | Кольцо |
Загрузка ...
|
|
| 301 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 305 | 12507 КМ | Подшипник |
Загрузка ...
|
|
| 306 | 692215 К1М | Подшипник |
Загрузка ...
|
|
| 308 | 6-67512 АШ2 | Подшипник |
Загрузка ...
|
|
| 311 | 6-50306 К | Подшипник |
Загрузка ...
|
|
| 313 | Шарик 10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 314 | Шарик 12,7-60 | Шарик |
Загрузка ...
|
|
| 325 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 326 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 327 | Шайба 12.ОТ | Шайба |
Загрузка ...
|
|
| 331 | Болт М6х20 DIN EN 1665-98 | Болт |
Загрузка ...
|
|
| 333 | Выключатель | Выключатель |
Загрузка ...
|
|
| 335 | ВК 12-41 | Выключатель |
Загрузка ...
|
|
| 343 | КК 70х78х31 Е (664514Е) | Подшипник |
Загрузка ...
|
|
| 344 | КК 52х60х39 Е (664910Е) | Подшипник |
Загрузка ...
|
|
| 348 | GT-D 109, 116 | Синхронизатор |
Загрузка ...
|
|
| 348 | 3.26299.3 | Синхронизатор |
Загрузка ...
|
|
| 355 | 1,6-О-С | Проволока |
Загрузка ...
|
