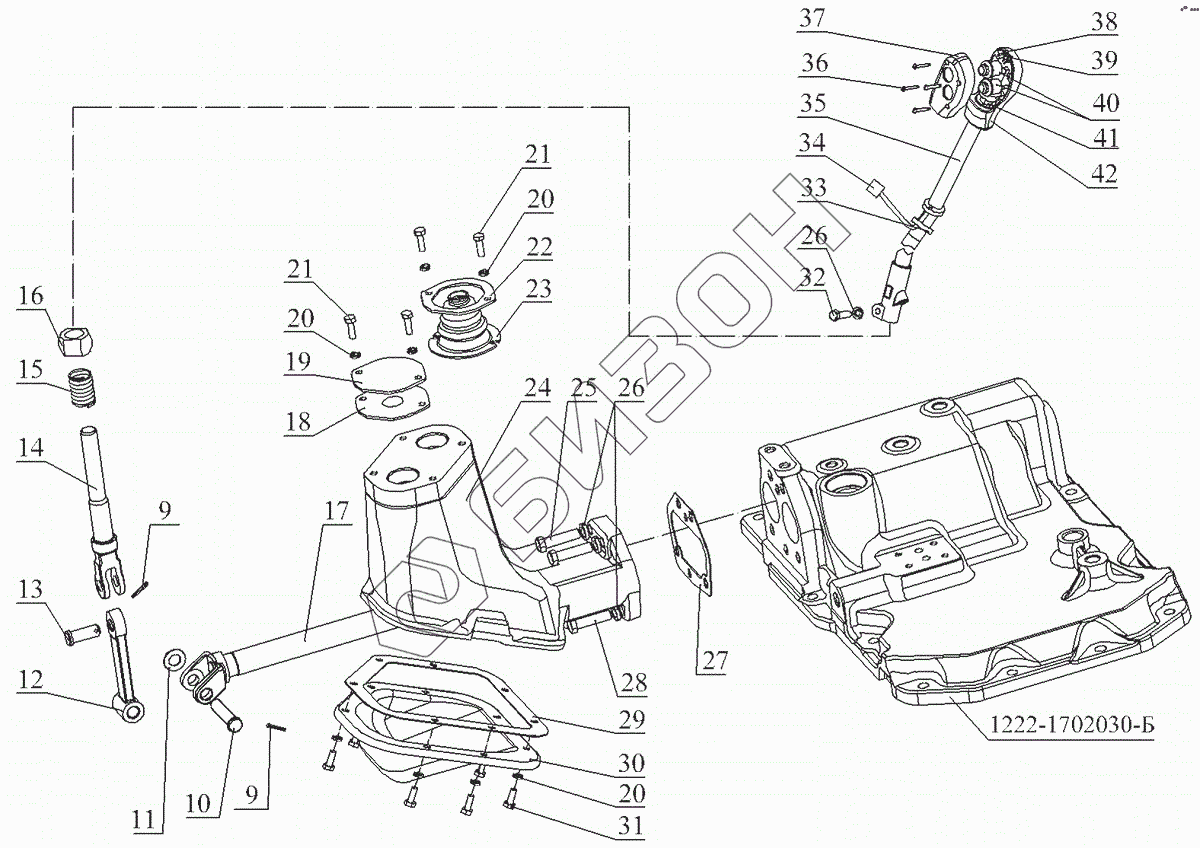

Графический каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Механизм управления
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2025-1702010 | 2025-1702010 | Механизм управления |
Загрузка ...
|
|
| 1 | 1222-1702093 | Рычаг |
Загрузка ...
|
|
| 2 | Шпонка 6х10 | Шпонка |
Загрузка ...
|
|
| 3 | 85-1702055 | Рычаг |
Загрузка ...
|
|
| 4 | 80-1702108 | Болт |
Загрузка ...
|
|
| 5 | 1,6-О-С | Проволока |
Загрузка ...
|
|
| 6 | 1222-1702052 | Кулиса |
Загрузка ...
|
|
| 7 | 80-3401013 | Шайба |
Загрузка ...
|
|
| 8 | Болт М10-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 10 | Палец12х55 | Палец |
Загрузка ...
|
|
| 11 | 85-4619014 | Шайба |
Загрузка ...
|
|
| 12 | 80С-1702073 | Рычаг |
Загрузка ...
|
|
| 13 | Палец 12х32 | Палец 12х32 |
Загрузка ...
|
|
| 14 | 80С-1702074 | Вилка |
Загрузка ...
|
|
| 15 | 77.37.117 | Пружина |
Загрузка ...
|
|
| 16 | 142-1702032 | Сфера |
Загрузка ...
|
|
| 17 | 80С-1702060 | Вал |
Загрузка ...
|
|
| 18 | 80-1702097 | Прокладка |
Загрузка ...
|
|
| 19 | 80-1702096 | Крышка |
Загрузка ...
|
|
| 20 | Шайба 6Т | Шайба 6Т |
Загрузка ...
|
|
| 21 | Болт М6-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | 80С-1702075 | Шайба |
Загрузка ...
|
|
| 23 | 55-47-569-А | Чехол |
Загрузка ...
|
|
| 24 | 80-1702078-А | Корпус |
Загрузка ...
|
|
| 25 | Болт М10-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 27 | 80C-1702066 | Прокладка |
Загрузка ...
|
|
| 28 | Болт М10-6дх35.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | 80-1702068 | Прокладка |
Загрузка ...
|
|
| 30 | 80-1702067 | Крышка |
Загрузка ...
|
|
| 31 | Болт М6-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | Болт М10-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 34 | 1221-3724925-А | Жгут |
Загрузка ...
|
|
| 35 | 1222-1702610-А1 | Рычаг |
Загрузка ...
|
|
| 36 | Винт 4х30 | Винт |
Загрузка ...
|
|
| 37 | 75-1702502 | Крышка |
Загрузка ...
|
|
| 38 | АЛ 307 НМ | Светодиод |
Загрузка ...
|
|
| 39 | АЛ 307 КМ | Светодиод |
Загрузка ...
|
|
| 40 | ВК 12-1 | Выключатель |
Загрузка ...
|
|
| 41 | Гайка М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 42 | 75-1702505 | Рукоятка |
Загрузка ...
|
|
| 43 | Шайба 16.ОТ | Шайба |
Загрузка ...
|
|
| 44 | 1222-1702096-Б | Ось |
Загрузка ...
|
|
| 45 | Шплинт 3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 46 | Шайба С.16.01.019 | Шайба |
Загрузка ...
|
|
| 47 | 2102-4216110-Б | Цилиндр |
Загрузка ...
|
|
| 48 | ГайкаМ10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 49 | 2022-1702094 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
