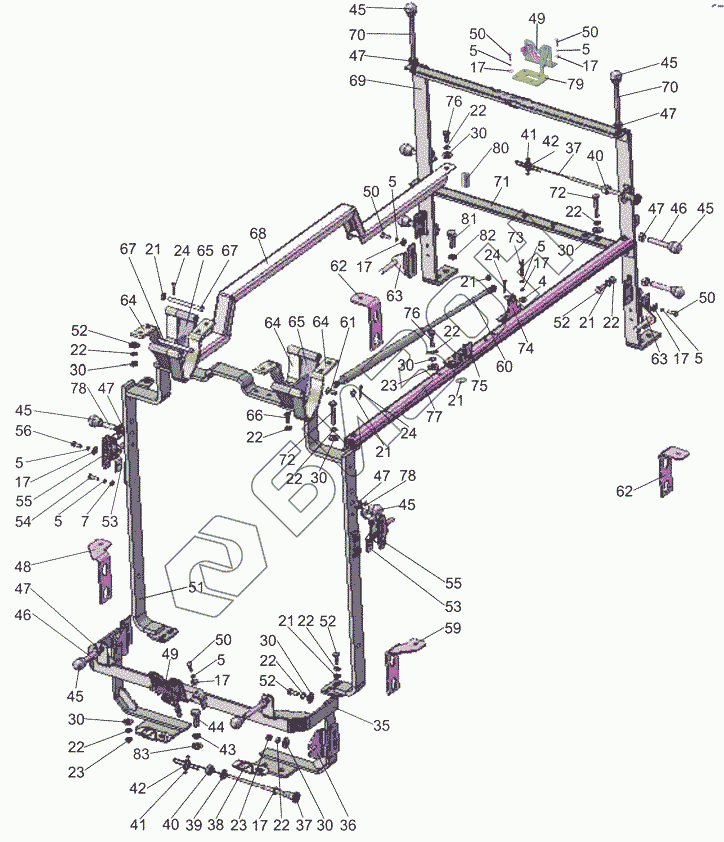

Графический каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Облицовка
4
5
5
5
5
5
5
5
5
7
17
17
17
17
17
17
17
17
21
21
21
21
21
21
22
22
22
22
22
22
22
22
22
22
22
23
23
23
24
24
24
30
30
30
30
30
30
30
30
35
36
37
37
38
39
40
40
41
41
42
42
43
44
45
45
45
45
45
45
46
46
47
47
47
47
47
47
48
49
49
50
50
50
50
50
51
52
52
52
52
53
53
54
55
55
56
59
61
62
62
63
63
64
64
64
65
65
66
67
67
68
69
70
70
71
72
72
73
74
75
76
76
77
78
78
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8400.001 | Фартук |
Загрузка ...
|
|
| 2 | А 37.08.045 | Уплотнитель |
Загрузка ...
|
|
| 3 | 923-8401088 | Решетка |
Загрузка ...
|
|
| 4 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | 6Т | Шайба |
Загрузка ...
|
|
| 6 | В.М6-6дх40.58.019 | Винт |
Загрузка ...
|
|
| 7 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 8 | 1523-8402420 | Скоба |
Загрузка ...
|
|
| 9 | 1523-8401087 | Решетка |
Загрузка ...
|
|
| 10 | 8400.002 | Маска |
Загрузка ...
|
|
| 11 | 1523-8401090-А | Решетка |
Загрузка ...
|
|
| 12 | 685492 | Боковина |
Загрузка ...
|
|
| 13 | 1523-8402318 | Решетка |
Загрузка ...
|
|
| 14 | 923-8402410-01 | Замок |
Загрузка ...
|
|
| 15 | 5842.01 | Винт |
Загрузка ...
|
|
| 15 | 5842.01 | Винт |
Загрузка ...
|
|
| 15 | 5842.01 | Винт |
Загрузка ...
|
|
| 15 | 5842.01 | Винт |
Загрузка ...
|
|
| 16 | 1523.4-8402322 | Решетка |
Загрузка ...
|
|
| 17 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 18 | 950.3-8400050 | Зажим |
Загрузка ...
|
|
| 19 | 90-8400070-01 | Тяга |
Загрузка ...
|
|
| 20 | 1523-8400035 | Пластина |
Загрузка ...
|
|
| 21 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 22 | 8Т | Шайба |
Загрузка ...
|
|
| 23 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | 3.2x25.019 | Шплинт |
Загрузка ...
|
|
| 25 | 549А-1305044 | Кольцо |
Загрузка ...
|
|
| 26 | 923-8402410 | Замок |
Загрузка ...
|
|
| 27 | 1523-8402319 | Решетка |
Загрузка ...
|
|
| 28 | 950.3-8400102 | Кронштейн |
Загрузка ...
|
|
| 29 | 923-8400011 | Фиксатор |
Загрузка ...
|
|
| 30 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 31 | 1221.5-8402420 | Скоба |
Загрузка ...
|
|
| 32 | 8400.003 | Капот |
Загрузка ...
|
|
| 33 | 8400.004 | Боковина |
Загрузка ...
|
|
| 34 | 950.3-8402318 | Решетка |
Загрузка ...
|
|
| 35 | 1523-8402030 | Рама |
Загрузка ...
|
|
| 36 | 1523-8402041 | Кронштейн |
Загрузка ...
|
|
| 37 | 822-8400080-03 | Трос управления |
Загрузка ...
|
|
| 38 | 1523-8402039 | Кронштейн |
Загрузка ...
|
|
| 39 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 40 | М12х1.25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 41 | В.М5-6дх12.58.019 | Винт |
Загрузка ...
|
|
| 42 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 43 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 44 | М10-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 45 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 46 | 923-8400033 | Стержень |
Загрузка ...
|
|
| 47 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 48 | 920-8400140 | Опора |
Загрузка ...
|
|
| 49 | 80-8402410 | Замок |
Загрузка ...
|
|
| 50 | М6-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | 1523-8402060 | Дуга |
Загрузка ...
|
|
| 52 | М8-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | 1523-8402085 | Кронштейн |
Загрузка ...
|
|
| 54 | М6-6дх14.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | 1321-8402095-Б | Фиксатор |
Загрузка ...
|
|
| 56 | М6-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 57 | 1523-8400038 | Кронштейн |
Загрузка ...
|
|
| 58 | 90-8400021 | Зажим |
Загрузка ...
|
|
| 59 | 920-8400140-01 | Опора |
Загрузка ...
|
|
| 60 | 6700.01 | Пневмоподъемник |
Загрузка ...
|
|
| 60 | 6700.01 | Пневмоподъемник |
Загрузка ...
|
|
| 60 | 6700.01 | Пневмоподъемник |
Загрузка ...
|
|
| 61 | 80-6707096 | Ось |
Загрузка ...
|
|
| 62 | 923-8400140-01 | Опора |
Загрузка ...
|
|
| 63 | 923-8402095-Б | Фиксатор |
Загрузка ...
|
|
| 64 | 1523-8400045 | Петля |
Загрузка ...
|
|
| 65 | 923-8400040 | Опора |
Загрузка ...
|
|
| 66 | М8-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 67 | 923-8400031 | Ось |
Загрузка ...
|
|
| 68 | 1222.4-8402045 | Стяжка |
Загрузка ...
|
|
| 69 | 1523-8402070 | Стойка |
Загрузка ...
|
|
| 70 | 923-8400033-02 | Стержень |
Загрузка ...
|
|
| 71 | 1523-8402110 | Планка |
Загрузка ...
|
|
| 72 | М8-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 73 | М6-6дх45.88.35.019 | Болт |
Загрузка ...
|
|
| 74 | 80-6708225 | Кронштейн |
Загрузка ...
|
|
| 75 | 90-8400012-Б | Кронштейн |
Загрузка ...
|
|
| 76 | М8-6дх50.88.35.019 | Болт |
Загрузка ...
|
|
| 77 | 1221.4-8400086 | Стяжка |
Загрузка ...
|
|
| 78 | М10-3р, 6дх45.66.019 | Шпилька |
Загрузка ...
|
|
| 79 | 1221.5-8402075 | Пластина |
Загрузка ...
|
|
| 80 | 2522-6702066 | Втулка |
Загрузка ...
|
|
| 81 | М12-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 82 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 83 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 84 | 90-8400070 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
