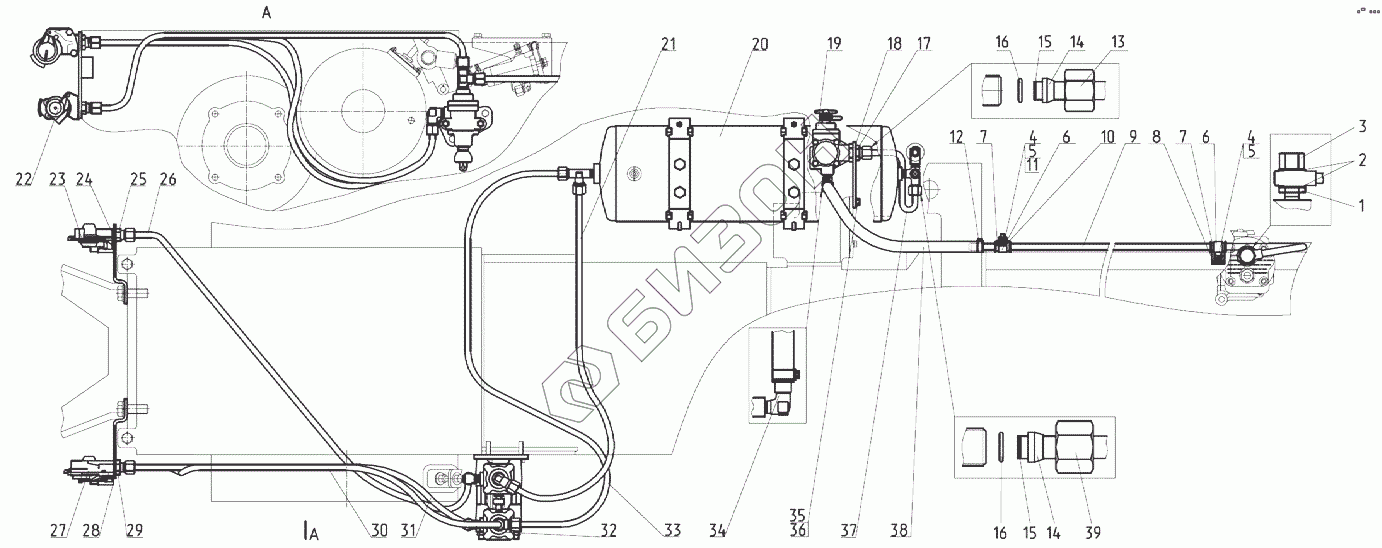

Графический каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Пневмопривод (комбинированный)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1522М-3506050
1522М-3506050
1523.4-3506705
1523.4-3506705
1522-3506020
1522-3506020
2022Д-3506020
2022Д-3506020
1522М-3506040
1522М-3506040
1021-3506020-03
1021-3506020-03
1025-3506560-01
1025-3506560-01
1
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
19
19
20
21
22
22
23
23
24
25
26
27
27
27
28
29
30
31
32
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали Цена
1522М-3506050 1522М-3506050 Трубопровод
Загрузка ...
1523.4-3506705 1523.4-3506705 Пневмопривод
Загрузка ...
1522-3506020 1522-3506020 Трубопровод
Загрузка ...
2022Д-3506020 2022Д-3506020 Трубопровод
Загрузка ...
1522М-3506040 1522М-3506040 Трубопровод
Загрузка ...
1021-3506020-03 1021-3506020-03 Трубопровод
Загрузка ...
1025-3506560-01 1025-3506560-01 Трубопровод
Загрузка ...
1 1025-3506622 Штуцер
Загрузка ...
2 40-4607038-А Шайба
Загрузка ...
3 1025-3506623 Гайка
Загрузка ...
4 Болт М10-6дх16.88.35.019 Болт
Загрузка ...
5 Шайба 10.ОТ Шайба
Загрузка ...
6 1321-8700031 Хомут
Загрузка ...
7 70-3506027 Втулка
Загрузка ...
8 1523.4-3506012 Планка
Загрузка ...
9 1523.4-3506210 Трубопровод
Загрузка ...
10 1221 М-3506012 Планка
Загрузка ...
11 Гайка М10-6Н.6.019 Гайка М10-6Н.6.019
Загрузка ...
12 Хомут с червячной резьбой 16-27 Хомут
Загрузка ...
13 1522-3506026 Гайка накидная
Загрузка ...
14 1522-3506024 Муфта
Загрузка ...
15 1522-3506022 Нипель
Загрузка ...
16 012-015-19-2-4 Кольцо
Загрузка ...
17 80-3512006 Контргайка
Загрузка ...
18 1523.6-3512012 Кронштейн
Загрузка ...
19 11.3512010-30 Регулятор давления
Загрузка ...
19 80-3512010 Регулятор давления
Загрузка ...
19 А29.51.000 Б Регулятор давления
Загрузка ...
20 1522-3513505 Баллон
Загрузка ...
21 1522М-3506051 Трубка
Загрузка ...
22 64226-3521110 Головка соединительная
Загрузка ...
22 11.3521410-20 Головка соединительная автоматическая
Загрузка ...
23 64226-3521111 Головка соединительная
Загрузка ...
23 11.3521411-20 Головка соединительная автоматическая
Загрузка ...
24 1522-3521512 Кронштейн
Загрузка ...
25 1522-3521513 Штуцер
Загрузка ...
26 1021-3506021-03 Трубка
Загрузка ...
27 12.3521010-01 Головка соединительная
Загрузка ...
27 80-3521010 Головка соединительная
Загрузка ...
27 А29.76.000 Головка соединительная в сборе
Загрузка ...
28 2022Д-3521711 Кронштейн
Загрузка ...
29 1522-3521012 Штуцер
Загрузка ...
30 1522М-3506041 Трубка
Загрузка ...
31 1025-3506561-01 Трубка
Загрузка ...
32 1523-3514705-01 Кран тормозной
Загрузка ...
33 2022Д-3506021 Трубка
Загрузка ...
34 70-3513015 Угольник
Загрузка ...
35 Болт М8-6дх30.88.35.019 Болт
Загрузка ...
36 Шайба 8Т Шайба 8Т
Загрузка ...
37 1522-3506021 Трубка
Загрузка ...
38 1523.4-3506014 Шланг
Загрузка ...
39 1522-3506023 Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
