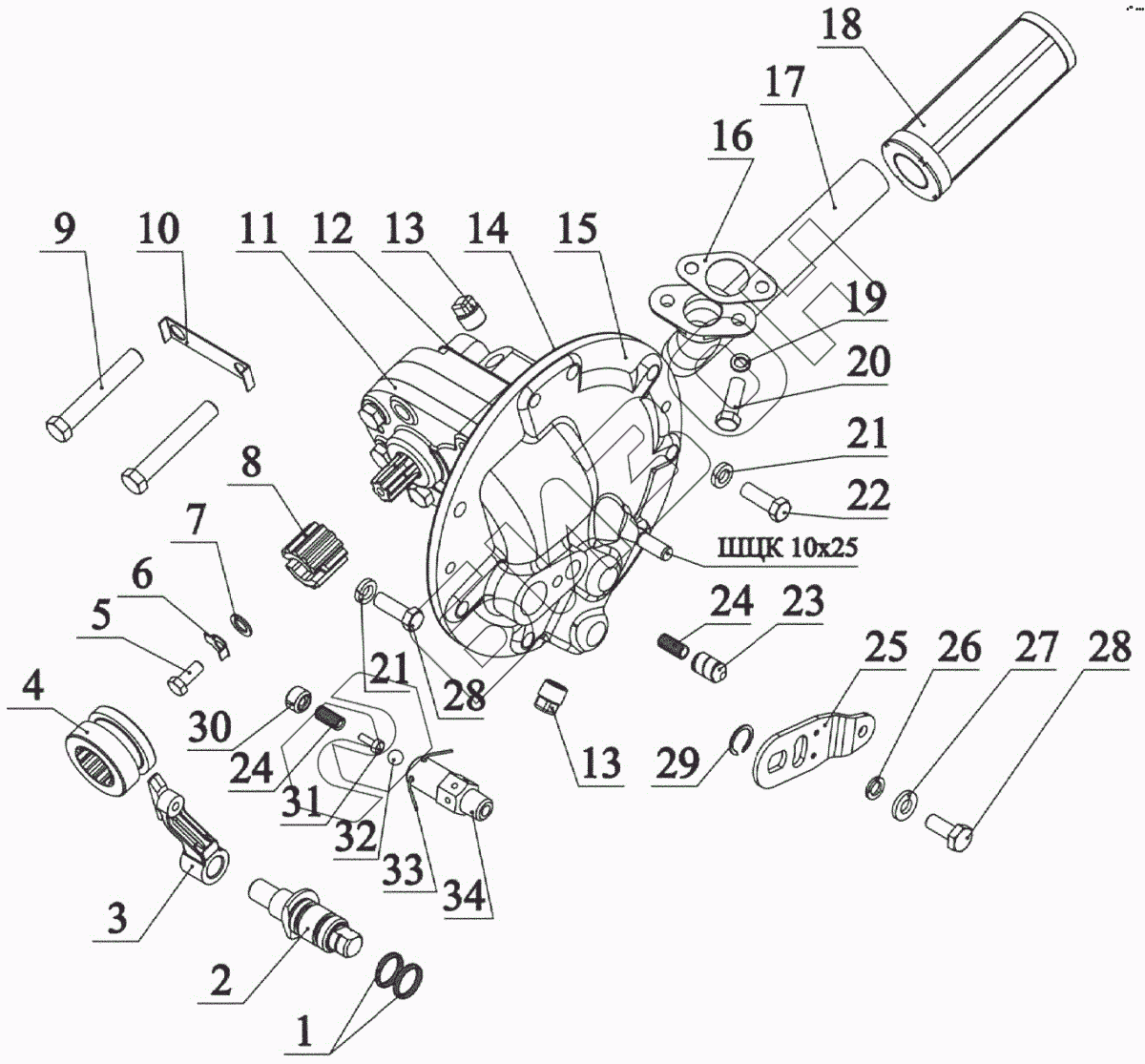

Графический каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Привод насоса
80-1704040
1222-1704010
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
27
28
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-1704040 | 80-1704040 | Клапан в сборе |
Загрузка ...
|
|
| 1222-1704010 | 1222-1704010 | Привод насоса |
Загрузка ...
|
|
| 1 | Кольцо 020-025-30-1-4 | Кольцо 020-025-30-1-4 |
Загрузка ...
|
|
| 2 | 80-1704020-Б | Валик |
Загрузка ...
|
|
| 3 | 80-1704021 | Сухарь |
Загрузка ...
|
|
| 4 | 80С-1704096-Б | Муфта |
Загрузка ...
|
|
| 5 | Болт М8-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | 80-1704034 | Шайба |
Загрузка ...
|
|
| 7 | 85-1601108 | Шайба |
Загрузка ...
|
|
| 8 | 80-1704014-Б | Втулка |
Загрузка ...
|
|
| 9 | Болт М12-6дх75.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | 80-1704092 | Пластина |
Загрузка ...
|
|
| 11 | НМШ 25Ж | Насос шестеренный НМШ |
Загрузка ...
|
|
| 12 | 80-1704093 | Прокладка |
Загрузка ...
|
|
| 13 | ПК КГ 3, 8" | Пробка |
Загрузка ...
|
|
| 14 | 80-1704016 | Прокладка |
Загрузка ...
|
|
| 15 | 1222-1704015 | Корпус |
Загрузка ...
|
|
| 16 | 80-1704033 | Прокладка |
Загрузка ...
|
|
| 17 | 80-1704030 | Маслопровод |
Загрузка ...
|
|
| 18 | 80-1704050 | Фильтр |
Загрузка ...
|
|
| 19 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 20 | БолтМ10-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 22 | Болт М10-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 80-1704037 | Фиксатор |
Загрузка ...
|
|
| 24 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 25 | 80-1704018 | Пластина |
Загрузка ...
|
|
| 26 | Шайба 10Л | Шайба |
Загрузка ...
|
|
| 27 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 28 | БолтМ10-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | Кольцо С18 | Кольцо |
Загрузка ...
|
|
| 30 | 80-1704038 | Пробка |
Загрузка ...
|
|
| 31 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 32 | Шарик10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 33 | 1,0-0-С | Проволока ГОСТ 3282- 74 |
Загрузка ...
|
|
| 34 | 80-1704041 | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
