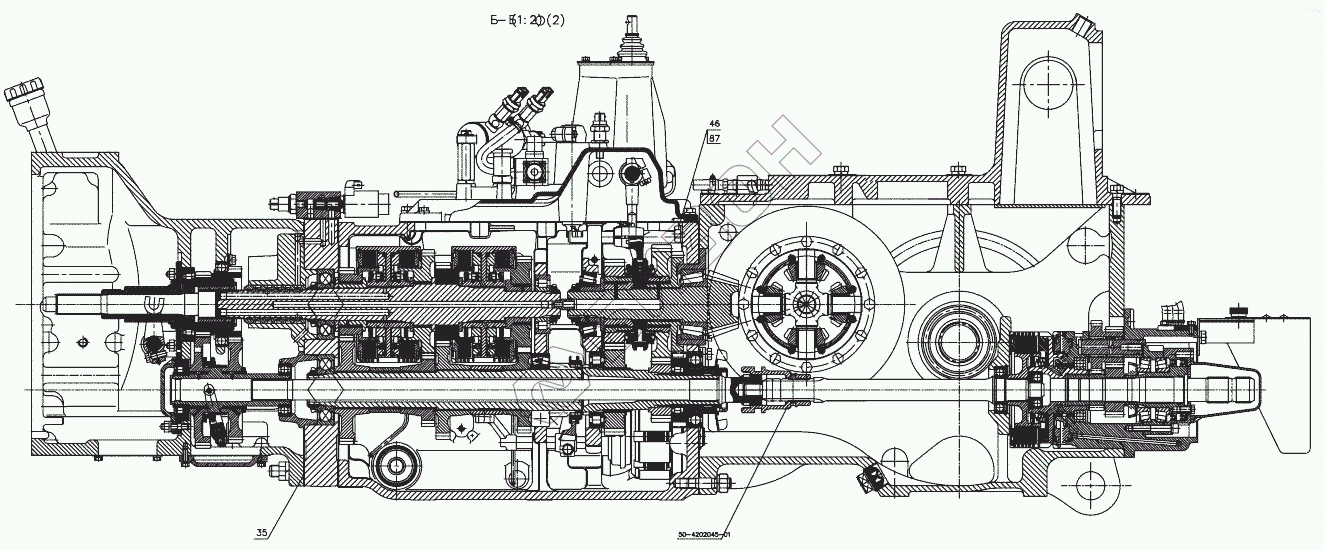

Графический каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Трансмиссия
35
46
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1525-0002000 | 1525-0002000 | Трансмиссия |
Загрузка ...
|
|
| 1 | 2125-1600010-01 | Корпус сцепления |
Загрузка ...
|
|
| 2 | 1525-1700010-02 | Коробка передач |
Загрузка ...
|
|
| 2 | 1525-1700010 | Коробка передач |
Загрузка ...
|
|
| 3 | 70-1701300 | Пробка |
Загрузка ...
|
|
| 4 | 2025-1802055 | Трубопровод |
Загрузка ...
|
|
| 6 | 2022Д-1802070 | Вал |
Загрузка ...
|
|
| 7 | 1221-1802085-03 | Крышка |
Загрузка ...
|
|
| 8 | 1221-1802090 | Втулка |
Загрузка ...
|
|
| 9 | 86-1802102 | Заглушка |
Загрузка ...
|
|
| 10 | 2422-2400020 | Маслопровод |
Загрузка ...
|
|
| 11 | 1523М-2401010 | Мост задний |
Загрузка ...
|
|
| 12 | 1522-2401030 | Крышка |
Загрузка ...
|
|
| 13 | 1221-2401060 | Штуцер |
Загрузка ...
|
|
| 15 | 1525-2401510 | Маслопровод |
Загрузка ...
|
|
| 19 | 80М-2409010 | Муфта блокировки |
Загрузка ...
|
|
| 20 | 1221 М-2409050-01 | Переходник |
Загрузка ...
|
|
| 22 | 85-3407470 | Штуцер |
Загрузка ...
|
|
| 24 | 1522М-3502010 | Тормоз |
Загрузка ...
|
|
| 25 | 1221 М-3502020-03 | Тормоз |
Загрузка ...
|
|
| 27 | 70-3503080 | Тяга тормоза |
Загрузка ...
|
|
| 28 | 2022-4202010-03 | ВОМ задний |
Загрузка ...
|
|
| 28 | 2022-4202010-04 | ВОМ задний |
Загрузка ...
|
|
| 30 | 2022-4218005-А-02 | Гидросистема заднего ВОМ |
Загрузка ...
|
|
| 30 | 2022-4218005-А-03 | Гидросистема заднего ВОМ с ПВОМ |
Загрузка ...
|
|
| 31 | 1522-4218030-02 | Трубопровод |
Загрузка ...
|
|
| 32 | 1525-4637005 | Гидросистема трансмиссии |
Загрузка ...
|
|
| 33 | 1525-4637015 | Маслопровод |
Загрузка ...
|
|
| 35 | 80-1701026 | Прокладка |
Загрузка ...
|
|
| 36 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 37 | 80-1701399-Б | Прокладка |
Загрузка ...
|
|
| 38 | 8020-1802029 | Толкатель |
Загрузка ...
|
|
| 39 | 86-1802088 | Угольник |
Загрузка ...
|
|
| 40 | 1221-1802089-А | Скоба |
Загрузка ...
|
|
| 41 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 42 | 1221-1802093 | Щиток |
Загрузка ...
|
|
| 43 | 1221-1802094 | Шпилька |
Загрузка ...
|
|
| 44 | 1221-1802094-01 | Шпилька |
Загрузка ...
|
|
| 45 | 1221-2401011-01 | Болт М18х60 |
Загрузка ...
|
|
| 46 | 1221-2401011-02 | Болт |
Загрузка ...
|
|
| 47 | 1522-2401016 | Прокладка |
Загрузка ...
|
|
| 49 | 2022-2401513 | Переходник |
Загрузка ...
|
|
| 50 | 2022-2401522 | Шланг |
Загрузка ...
|
|
| 51 | 1221-2407505 | Болт |
Загрузка ...
|
|
| 52 | 1221 М-2409051 | Прокладка |
Загрузка ...
|
|
| 53 | 822-3503037 | Угольник ввертной |
Загрузка ...
|
|
| 54 | 1221 М-3502039 | Болт |
Загрузка ...
|
|
| 55 | 1221 М-3502039-03 | Болт |
Загрузка ...
|
|
| 56 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 57 | 70-4605036 | Болт |
Загрузка ...
|
|
| 58 | 80-4607142 | Штуцер |
Загрузка ...
|
|
| 59 | 80Х-3407301 | Болт |
Загрузка ...
|
|
| 61 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 62 | Д18-051 | Болт |
Загрузка ...
|
|
| 63 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 64 | ПК КГ 3, 8" | Пробка |
Загрузка ...
|
|
| 66 | Болт М16-6дх80.88.35.019 | Болт |
Загрузка ...
|
|
| 70 | Болт М10-6дх35.88.35.019 | Болт |
Загрузка ...
|
|
| 74 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 76 | Гайка М18-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 77 | Гайка М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 79 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 83 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 85 | Шайба 14.ОТ | Шайба |
Загрузка ...
|
|
| 86 | Шайба 16.ОТ | Шайба |
Загрузка ...
|
|
| 87 | Шайба 18.ОТ | Шайба |
Загрузка ...
|
|
| 88 | Шайба 20.ОТ | Шайба |
Загрузка ...
|
|
| 93 | ВК 12-51 | Выключатель |
Загрузка ...
|
|
| 94 | 5000.01 | Хомут |
Загрузка ...
|
|
| 95 | 5000.03 | Хомут с червячной резьбой 20-32 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
