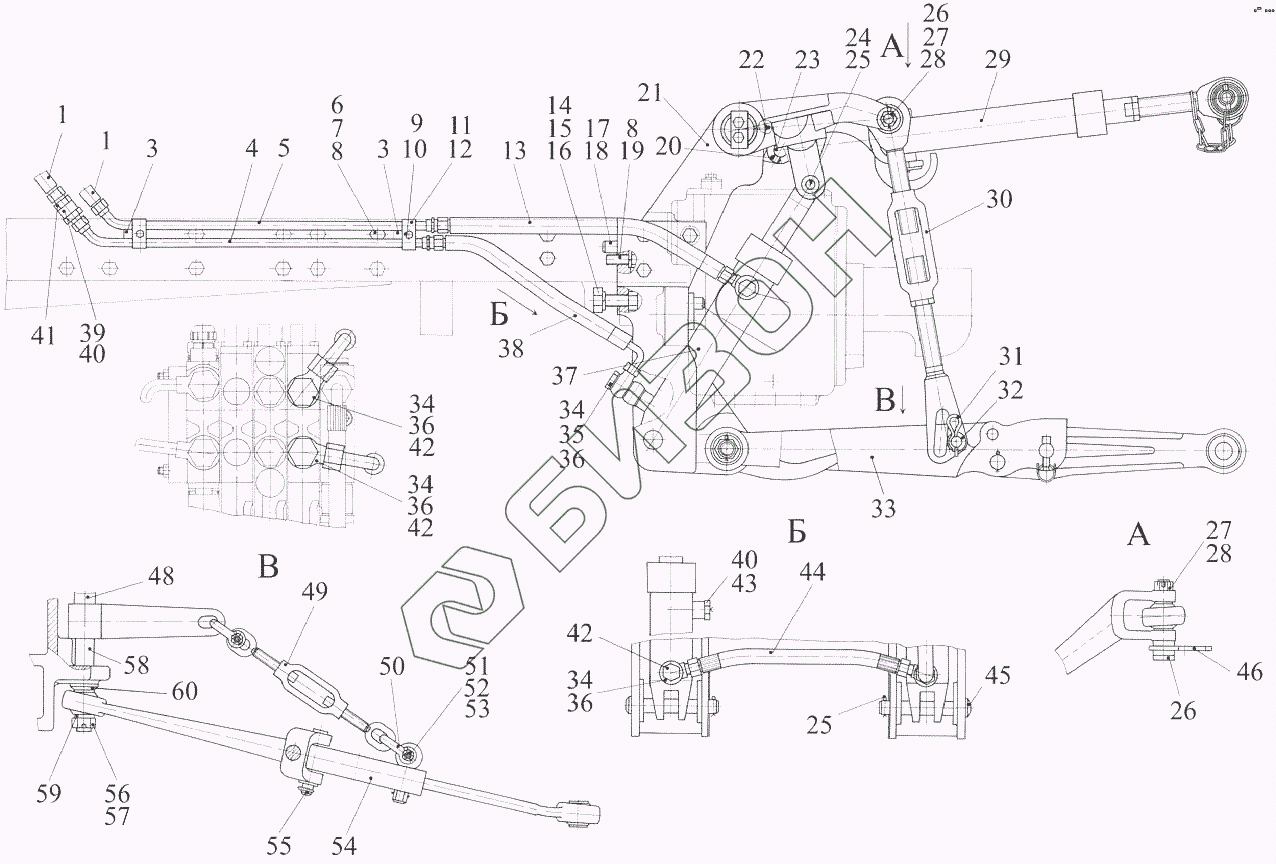

Графический каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Устройство навесное переднее
1220-4606010-01
1
1
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
28
29
30
31
32
33
34
34
34
34
35
36
36
36
36
37
38
39
40
40
41
41
42
42
43
44
45
46
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1220-4606010-01 | 1220-4606010-01 | Устройство навесно переднее |
Загрузка ...
|
|
| 1 | 680-4607140-07 | Рукав |
Загрузка ...
|
|
| 3 | 80-4607554 | Кронштейн |
Загрузка ...
|
|
| 4 | 1522-4606550-01 | Труба |
Загрузка ...
|
|
| 5 | 1522-4606550 | Труба |
Загрузка ...
|
|
| 6 | M16-6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 16.ОТ | Шайба |
Загрузка ...
|
|
| 9 | M8-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | 8Т | Шайба |
Загрузка ...
|
|
| 11 | 70-3407146 | Планка |
Загрузка ...
|
|
| 12 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 13 | Н.036.83.140 | Рукав высокого давления |
Загрузка ...
|
|
| 14 | 70-4605036 | Болт |
Загрузка ...
|
|
| 15 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | 20.ОТ | Шайба |
Загрузка ...
|
|
| 17 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 18 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 19 | M16-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | А.8Х45.65Г | Штифт |
Загрузка ...
|
|
| 21 | 1220-4606110 | Кронштейн |
Загрузка ...
|
|
| 22 | 1.3.Ц9.хр | Масленка |
Загрузка ...
|
|
| 23 | 1220-4606014 | Ось |
Загрузка ...
|
|
| 24 | 680-4605037 | Палец |
Загрузка ...
|
|
| 25 | 5x36.019 | Шплинт |
Загрузка ...
|
|
| 26 | 50-4605076 | Палец |
Загрузка ...
|
|
| 27 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 28 | 4x36.019 | Шплинт |
Загрузка ...
|
|
| 29 | 1220-4606040-А | Тяга |
Загрузка ...
|
|
| 30 | 1220-4506150 | Раскос |
Загрузка ...
|
|
| 31 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 32 | С18.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 33 | 50-4605030-АЗ-03 | Тяга |
Загрузка ...
|
|
| 34 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 35 | С80-4607332 | Болт |
Загрузка ...
|
|
| 36 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 37 | Н1_-Ц63х200-3 | Гидроцилиндр |
Загрузка ...
|
|
| 38 | 680-4607140-05 | Рукав высокого давления |
Загрузка ...
|
|
| 39 | К1221-4607023 | Штуцер |
Загрузка ...
|
|
| 40 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 41 | Н.036.65.000 А2-02 | Клапан замедлительный |
Загрузка ...
|
|
| 42 | 40-4607032 | Болт |
Загрузка ...
|
|
| 43 | Н.036.77.000 | Сапун (8-11) |
Загрузка ...
|
|
| 44 | ПН.036.83.010 | Рукав высокого давления |
Загрузка ...
|
|
| 45 | 680-4605037-01 | Палец |
Загрузка ...
|
|
| 46 | 1220-4606090 | Фиксатор |
Загрузка ...
|
|
| 48 | 50-4605018-Б | Втулка |
Загрузка ...
|
|
| 49 | 50-4605115 | Стяжка |
Загрузка ...
|
|
| 50 | А.61.09.002 | Серьга |
Загрузка ...
|
|
| 51 | 50-4605086 | Болт серьги |
Загрузка ...
|
|
| 52 | М12-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 53 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 54 | 50-4605035-А3-03 | Тяга |
Загрузка ...
|
|
| 55 | Ф50-4605084 | Палец |
Загрузка ...
|
|
| 56 | А04.02.020 | Гайка |
Загрузка ...
|
|
| 57 | 5x45.019 | Шплинт |
Загрузка ...
|
|
| 58 | 70-4605026 | Ось |
Загрузка ...
|
|
| 59 | 70-4605047 | Втулка |
Загрузка ...
|
|
| 60 | 50-4605068-Б1 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
