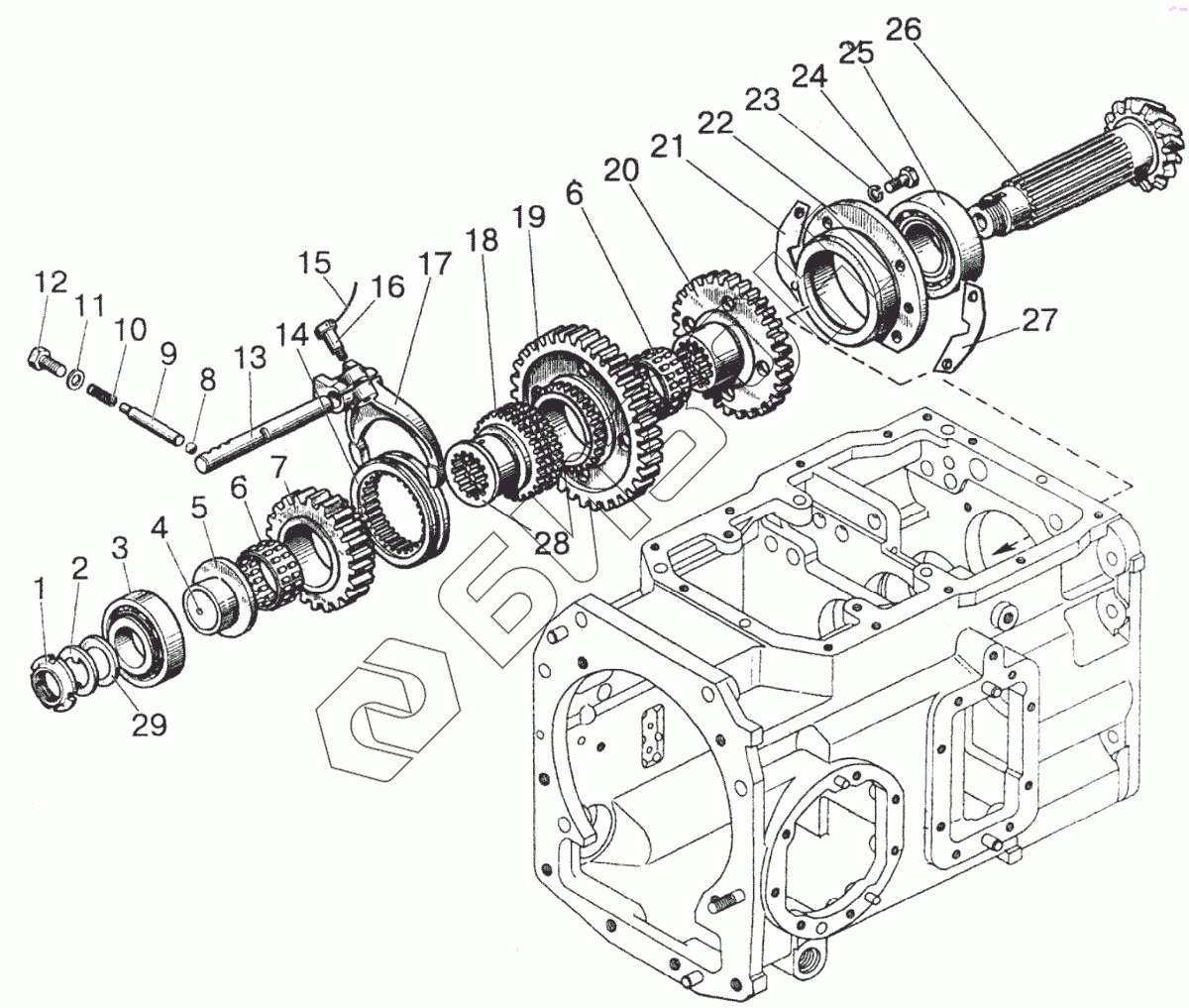

Графический каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Вал вторичный
80-1701140-Б
1522-1701254-01
1522-1701050
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-1701140-Б | 80-1701140-Б | Гнездо |
Загрузка ...
|
|
| 1522-1701254-01 | 1522-1701254-01 | Шайба 0,5 мм |
Загрузка ...
|
|
| 1522-1701050 | 1522-1701050 | Вал |
Загрузка ...
|
|
| 1 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 2 | 1522-1701354 | Шайба |
Загрузка ...
|
|
| 3 | 6-67512 АШ2 | Подшипник |
Загрузка ...
|
|
| 4 | 80-1701044 | Стопор |
Загрузка ...
|
|
| 5 | 1522-1701353 | Втулка |
Загрузка ...
|
|
| 6 | 664714Е | Подшипник |
Загрузка ...
|
|
| 7 | 1522-1701314 | Шестерня |
Загрузка ...
|
|
| 8 | Шарик 10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 9 | 85-1702048 | Штифт |
Загрузка ...
|
|
| 10 | 50-1702148А | Пружина |
Загрузка ...
|
|
| 11 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 12 | Болт М12-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | 1522-1702037 | Поводок |
Загрузка ...
|
|
| 14 | 112-1701316 | Муфта |
Загрузка ...
|
|
| 15 | 1,6-0-С | Проволока |
Загрузка ...
|
|
| 16 | 80-1702108 | Болт |
Загрузка ...
|
|
| 17 | 85-1702029-Б | Вилка |
Загрузка ...
|
|
| 18 | 1522-1701348 | Втулка |
Загрузка ...
|
|
| 19 | 1522-1701312 | Шестерня |
Загрузка ...
|
|
| 20 | 1522-1701313 | Шестерня |
Загрузка ...
|
|
| 21 | 50-1701258 | Прокладка регулировочная 0,2 мм |
Загрузка ...
|
|
| 22 | 80-1701141-Б | Гнездо |
Загрузка ...
|
|
| 23 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 24 | Болт М10-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | 7712А | Подшипник |
Загрузка ...
|
|
| 26 | 1522-1701252-B | Вал |
Загрузка ...
|
|
| 27 | 50-1701259 | Прокладка регулировочная 0,5 мм |
Загрузка ...
|
|
| 28 | 1522-1701349 | Втулка |
Загрузка ...
|
|
| 29 | 1522-1701254 | Шайба 0,2 мм |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
