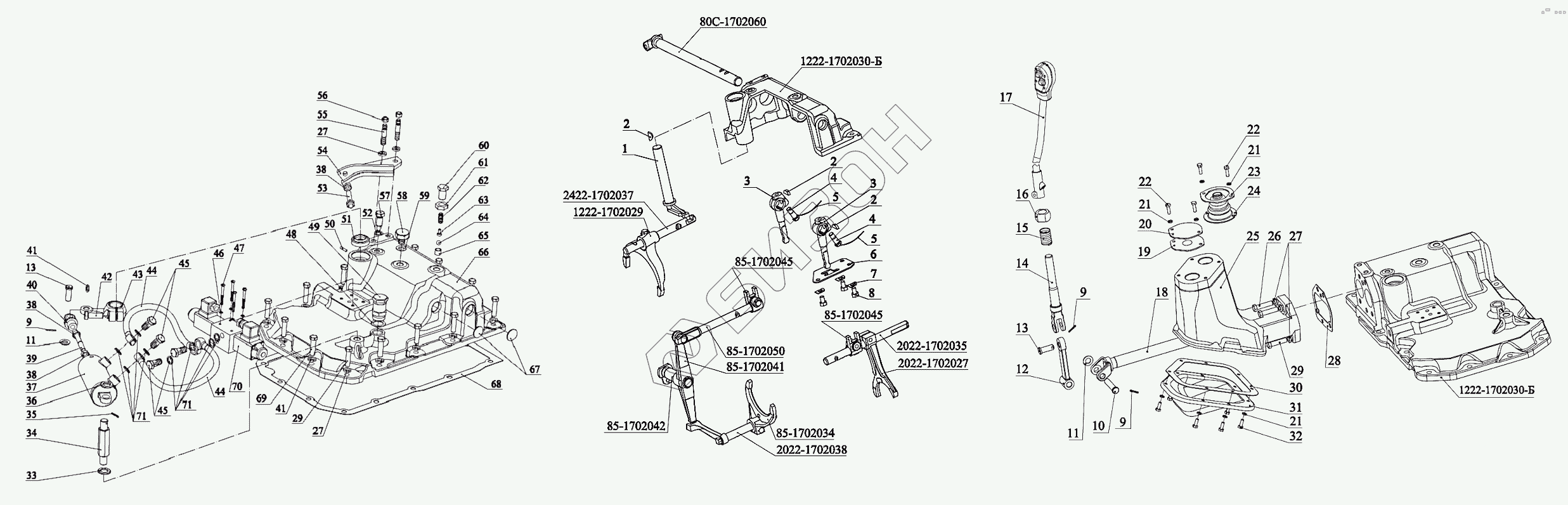

Графический каталог запасных частей к технике: МТЗ 2122.3/2122.4. Механизм управления
1
2
2
2
3
3
4
4
5
5
6
7
8
9
9
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
21
21
22
22
23
24
25
26
27
27
27
28
29
29
30
31
32
33
34
35
36
37
38
38
38
39
40
41
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2025-1702010-А | 2025-1702010-А | Механизм управления |
Загрузка ...
|
|
| 1 | 1222-1702093 | Рычаг |
Загрузка ...
|
|
| 2 | Шпонка6х10 | Шпонка 6х10 |
Загрузка ...
|
|
| 3 | 85-1702055 | Рычаг |
Загрузка ...
|
|
| 4 | 80-1702108 | Болт |
Загрузка ...
|
|
| 5 | Проволока1,6-О-С | Проволока 1,6-О-С |
Загрузка ...
|
|
| 6 | 1222-1702052 | Кулиса |
Загрузка ...
|
|
| 7 | 80-3401013 | Шайба |
Загрузка ...
|
|
| 8 | БолтМ10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 10 | Палец12х55 | Палец |
Загрузка ...
|
|
| 11 | 85-4619014 | Шайба |
Загрузка ...
|
|
| 12 | 80С-1702073 | Рычаг |
Загрузка ...
|
|
| 13 | Палец12х32 | Палец |
Загрузка ...
|
|
| 14 | 80С-1702074 | Вилка |
Загрузка ...
|
|
| 15 | 77.37.117 | Пружина |
Загрузка ...
|
|
| 16 | 142-1702032 | Сфера |
Загрузка ...
|
|
| 17 | ЦИКС.468314.001-03 | Рычаг |
Загрузка ...
|
|
| 18 | 80С-1702060 | Вал |
Загрузка ...
|
|
| 19 | 80-1702097 | Прокладка |
Загрузка ...
|
|
| 20 | 80-1702096 | Крышка |
Загрузка ...
|
|
| 21 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 22 | БолтМ6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 80С-1702075 | Шайба |
Загрузка ...
|
|
| 24 | 55-47-569-А | Чехол |
Загрузка ...
|
|
| 25 | 80-1702078-А | Корпус |
Загрузка ...
|
|
| 26 | БолтМ10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 28 | 80C-1702066 | Прокладка |
Загрузка ...
|
|
| 29 | БолтМ10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 80-1702068 | Прокладка |
Загрузка ...
|
|
| 31 | 80-1702067 | Крышка |
Загрузка ...
|
|
| 32 | БолтМ6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 34 | 1222-1702096-Б | Ось |
Загрузка ...
|
|
| 35 | Шплинт3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 36 | ШайбаС.16.01.019 | Шайба С.16.01.019 |
Загрузка ...
|
|
| 37 | 2102-4216110-Б | Цилиндр |
Загрузка ...
|
|
| 38 | ГайкаМ10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 39 | 2022-1702094 | Шпилька |
Загрузка ...
|
|
| 40 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 41 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 42 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 43 | 1222-1702092 | Рычаг |
Загрузка ...
|
|
| 44 | 1222-1702130 | Маслопровод |
Загрузка ...
|
|
| 45 | Д18-051 | Болт |
Загрузка ...
|
|
| 46 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 47 | ВинтВ.М5-6gх50.58.019 | Винт В.М5-6gх50.58.019 |
Загрузка ...
|
|
| 48 | B50-3522023 | Прокладка |
Загрузка ...
|
|
| 49 | 85-1702270 | Сапун |
Загрузка ...
|
|
| 50 | Штифт8х16 | Штифт 8х16 |
Загрузка ...
|
|
| 51 | Манжета2.2-25х42-1 | Манжета |
Загрузка ...
|
|
| 52 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 53 | 2022-1702093 | Болт |
Загрузка ...
|
|
| 54 | 2022-1702090-Б | Кронштейн |
Загрузка ...
|
|
| 55 | 2022-1702142 | Шпилька |
Загрузка ...
|
|
| 56 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 57 | 1222-1702048 | Винт |
Загрузка ...
|
|
| 58 | 2025-1701531 | Пробка |
Загрузка ...
|
|
| 59 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 60 | 70-1703204 | Болт |
Загрузка ...
|
|
| 61 | ГайкаМ16-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 62 | 50-1702148-A | Пружина |
Загрузка ...
|
|
| 63 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 64 | Шарик10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 65 | 70-1703013 | Втулка |
Загрузка ...
|
|
| 66 | 1222-1702030-Б | Крышка |
Загрузка ...
|
|
| 67 | Заглушка28-10кп.Ц9.хр | Заглушка 28-10кп.Ц9.хр |
Загрузка ...
|
|
| 68 | 85-1702026 | Прокладка |
Загрузка ...
|
|
| 69 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 70 | 1РГЕ-6Т/3.44.Г12.01 | Гидрораспределитель |
Загрузка ...
|
|
| 71 | Д18-055-А | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
