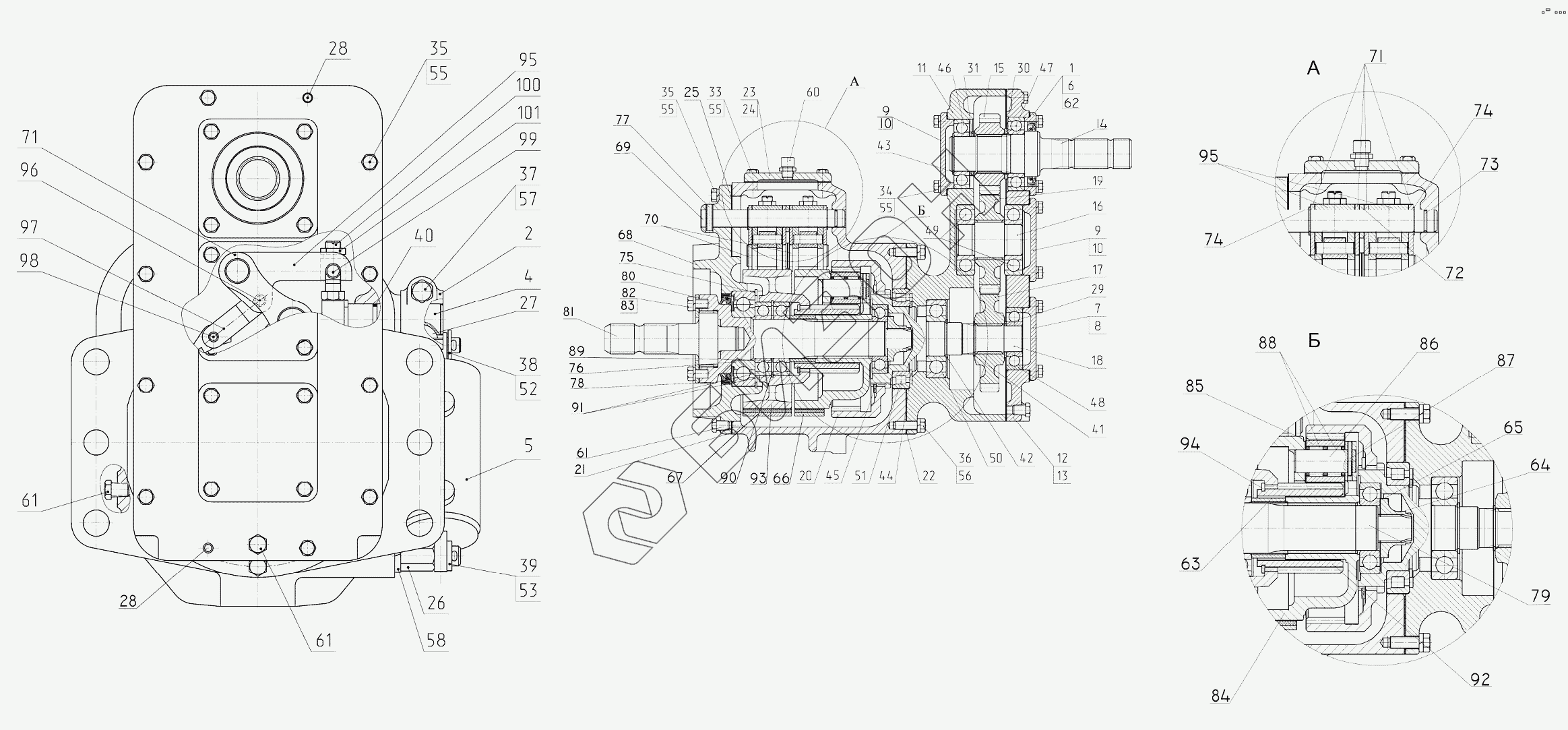

Графический каталог запасных частей к технике: МТЗ 2122.3/2122.4. Редуктор ВОМ
1
2
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
55
55
55
55
56
57
58
60
61
61
61
62
63
64
65
66
67
68
69
70
71
71
72
73
74
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
95
96
97
98
99
100
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2022-4209025 | 2022-4209025 | Крышка |
Загрузка ...
|
|
| 2022-4209105-Б | 2022-4209105-Б | Редуктор ВОМ |
Загрузка ...
|
|
| 2522-4209110 | 2522-4209110 | Крышка |
Загрузка ...
|
|
| 1 | 2022-4209036-Б | Крышка |
Загрузка ...
|
|
| 2 | 2522-4209105 | Рычаг |
Загрузка ...
|
|
| 4 | 1522-4209040 | Рычаг |
Загрузка ...
|
|
| 5 | 80-4216100 | Цилиндр |
Загрузка ...
|
|
| 6 | 2022-4209024 | Прокладка |
Загрузка ...
|
|
| 7 | 2022-4209026 | Крышка |
Загрузка ...
|
|
| 8 | 2022-4209027 | Прокладка |
Загрузка ...
|
|
| 9 | 2022-4209028 | Крышка |
Загрузка ...
|
|
| 10 | 2022-4209029 | Прокладка |
Загрузка ...
|
|
| 11 | 2022-4209106-Б | Корпус |
Загрузка ...
|
|
| 12 | 2022-4209107-Б | Крышка |
Загрузка ...
|
|
| 13 | 2022-4209108 | Прокладка |
Загрузка ...
|
|
| 14 | 2022-4209109-Б | Вал |
Загрузка ...
|
|
| 15 | 2022-4209111-Б | Колесо зубчатое |
Загрузка ...
|
|
| 16 | 2022-4209112-Б | Вал |
Загрузка ...
|
|
| 17 | 2022-4209113 | Колесо зубчатое |
Загрузка ...
|
|
| 18 | 2022-4209114-Б | Вал |
Загрузка ...
|
|
| 19 | 2022-4209117-Б | Колесо зубчатое |
Загрузка ...
|
|
| 20 | 70-4202043 | Шестерня коронная |
Загрузка ...
|
|
| 21 | 2522-4209101 | Корпус |
Загрузка ...
|
|
| 22 | 2522-4209104 | Прокладка |
Загрузка ...
|
|
| 23 | 2522-4209107 | Крышка |
Загрузка ...
|
|
| 24 | 2522-4209108 | Прокладка |
Загрузка ...
|
|
| 25 | 2522-4209109 | Прокладка |
Загрузка ...
|
|
| 26 | 1521-4209037 | Болт |
Загрузка ...
|
|
| 27 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 28 | ШЦК8х25 | Штифт |
Загрузка ...
|
|
| 29 | 70-1601082 | Шайба распорная |
Загрузка ...
|
|
| 30 | 1525-2302012-06 | Шайба |
Загрузка ...
|
|
| 31 | 1525-2302106 | Шайба |
Загрузка ...
|
|
| 33 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | БолтМ8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | ШайбаС12.01.019 | Шайба |
Загрузка ...
|
|
| 39 | ШайбаС16.01.019 | Шайба С 16.01.019 |
Загрузка ...
|
|
| 40 | Кольцо021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 41 | КольцоС35 | Кольцо С35 |
Загрузка ...
|
|
| 42 | КольцоС38 | Кольцо |
Загрузка ...
|
|
| 43 | КольцоС40 | Кольцо С40 |
Загрузка ...
|
|
| 44 | Кольцо2С75 | Кольцо |
Загрузка ...
|
|
| 45 | Кольцо2С110 | Кольцо 2С110 |
Загрузка ...
|
|
| 46 | 208А | Подшипник |
Загрузка ...
|
|
| 47 | 209А | Подшипник |
Загрузка ...
|
|
| 48 | 306А | Подшипник |
Загрузка ...
|
|
| 49 | 307А | Подшипник |
Загрузка ...
|
|
| 50 | 308 | Подшипник |
Загрузка ...
|
|
| 51 | 6-12115ЕМУШ1 | Подшипник |
Загрузка ...
|
|
| 52 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 53 | Шплинт4х36.019 | Шплинт |
Загрузка ...
|
|
| 55 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 56 | Шайба10 | Шайба |
Загрузка ...
|
|
| 57 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 58 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 60 | СапунTSS0G-1/8dm | Сапун |
Загрузка ...
|
|
| 61 | ПробкаКГ1/8dm.А12.019 | Пробка КГ 1/8dm.А12.019 |
Загрузка ...
|
|
| 62 | Манжета2,2-52х75-1 | Манжета 2,2-52х75-1 |
Загрузка ...
|
|
| 63 | 70-4202077 | Втулка |
Загрузка ...
|
|
| 64 | 70-4202083-А | Гайка |
Загрузка ...
|
|
| 65 | 208А | Подшипник |
Загрузка ...
|
|
| 66 | 85-4202100 | Лента с накладкой 85-4202056 |
Загрузка ...
|
|
| 67 | 85-4202100-01 | Лента с накладкой 85-4202057 |
Загрузка ...
|
|
| 68 | 2522-4209146 | Крышка |
Загрузка ...
|
|
| 69 | 2522-4209147 | Ось |
Загрузка ...
|
|
| 70 | 2522-4209148 | Палец |
Загрузка ...
|
|
| 71 | 2522-4209149 | Стяжка |
Загрузка ...
|
|
| 72 | 1521-4209076 | Втулка |
Загрузка ...
|
|
| 73 | Кольцо017-020-19-2-4 | Кольцо |
Загрузка ...
|
|
| 74 | Кольцо2С20 | Кольцо |
Загрузка ...
|
|
| 75 | Кольцо2С110 | Кольцо 2С110 |
Загрузка ...
|
|
| 76 | 60310А | Подшипник |
Загрузка ...
|
|
| 77 | ШтифтА.8х30.65Г | Штифт А.8х30.65Г |
Загрузка ...
|
|
| 78 | Манжета2.2-80х105-1 | Манжета |
Загрузка ...
|
|
| 79 | 80-4202017-Б | Вал |
Загрузка ...
|
|
| 80 | 80-4202081-А | Пластина |
Загрузка ...
|
|
| 81 | 80-4202019-Б-02 | Хвостовик |
Загрузка ...
|
|
| 82 | БолтМ10-6gх18.88.35.019 | Болт М10-6gх18.88.35.019 |
Загрузка ...
|
|
| 83 | 37.001.115-75 | Шайба 10.ОТ |
Загрузка ...
|
|
| 84 | 85-4202065 | Водило |
Загрузка ...
|
|
| 85 | 70-4202024 | Сателлит |
Загрузка ...
|
|
| 86 | 70-4202026 | Ось |
Загрузка ...
|
|
| 87 | 70-4202431 | Штифт |
Загрузка ...
|
|
| 88 | SKFK20х26х17 | Подшипник |
Загрузка ...
|
|
| 89 | Кольцо2С50 | Кольцо |
Загрузка ...
|
|
| 90 | Кольцо2С85 | Кольцо |
Загрузка ...
|
|
| 91 | 209А | Подшипник |
Загрузка ...
|
|
| 92 | 70-4202032 | Шестерня солнечная |
Загрузка ...
|
|
| 93 | 85-4202033 | Барабан |
Загрузка ...
|
|
| 94 | Кольцо2С68 | Кольцо |
Загрузка ...
|
|
| 95 | 1521-4209081 | Рычаг |
Загрузка ...
|
|
| 96 | Штифт2.10х35.Ц9.хр. | Штифт 2.10х35.Ц9.хр. |
Загрузка ...
|
|
| 97 | 1521-4209078 | Стяжка |
Загрузка ...
|
|
| 98 | ШЦК8х36 | Штифт |
Загрузка ...
|
|
| 99 | 1522-4209082 | Палец |
Загрузка ...
|
|
| 100 | 1522-4209083 | Винт |
Загрузка ...
|
|
| 101 | 1522-4209084 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
