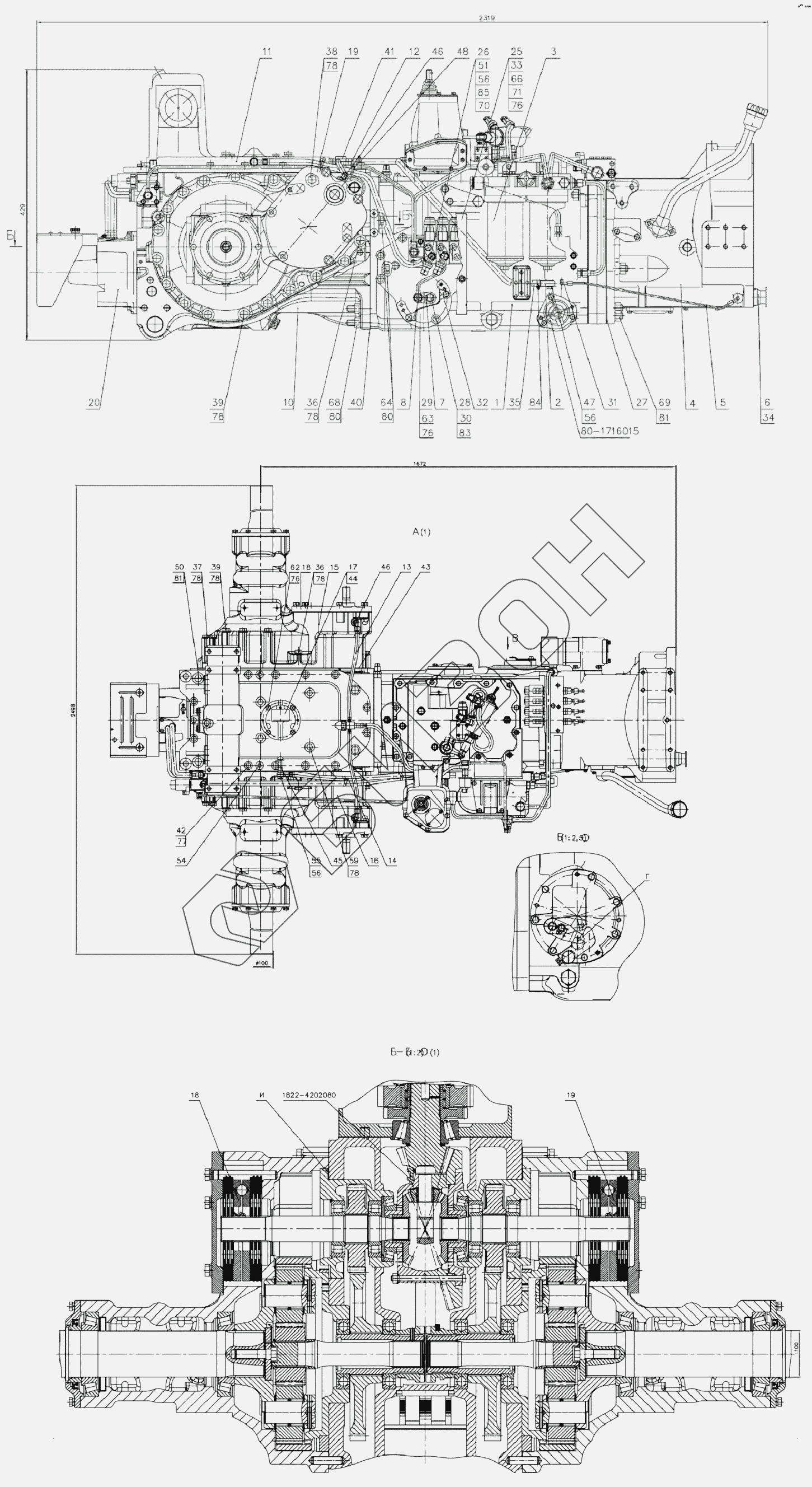

Графический каталог запасных частей к технике: МТЗ 2122.3/2122.4. Трансмиссия
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
18
19
19
20
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
39
40
41
42
43
44
45
46
46
47
48
50
51
54
55
56
56
56
59
62
63
64
66
68
69
70
71
76
76
76
77
78
78
78
78
78
78
78
80
80
80
81
81
83
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2422-0002000 | 2422-0002000 | Трансмиссия |
Загрузка ...
|
|
| 1 | 2422-1700010 | Коробка передач |
Загрузка ...
|
|
| 2 | 2422-2400020 | Маслопровод |
Загрузка ...
|
|
| 3 | 2422-4637010 | Гидросистема трансмиссии |
Загрузка ...
|
|
| 4 | 2125-1600010 | Корпус сцепления |
Загрузка ...
|
|
| 5 | 2025-1802055 | Трубопровод |
Загрузка ...
|
|
| 6 | 2022Д-1802070 | Вал |
Загрузка ...
|
|
| 7 | 8020-1802075 | Направляющая |
Загрузка ...
|
|
| 8 | 1221-1802090 | Втулка |
Загрузка ...
|
|
| 10 | 2022-2401010 | Задний мост |
Загрузка ...
|
|
| 11 | 1522-2401030-01 | Крышка в сборе |
Загрузка ...
|
|
| 12 | 1221-2401060 | Штуцер |
Загрузка ...
|
|
| 13 | 2022-2401510 | Маслопровод |
Загрузка ...
|
|
| 14 | 2022-2401540-А-02 | Маслопровод |
Загрузка ...
|
|
| 15 | 2022-2407500 | Передача конечная |
Загрузка ...
|
|
| 16 | 2022-2407500-01 | Передача конечная |
Загрузка ...
|
|
| 17 | 1822-2409010 | Привод блокировки |
Загрузка ...
|
|
| 18 | 2022-3502010-02 | Тормоз правый |
Загрузка ...
|
|
| 19 | 2022-3502010-03 | Тормоз левый |
Загрузка ...
|
|
| 20 | 2022-4202010-08 | ВОМ задний |
Загрузка ...
|
|
| 25 | 2422-1802093 | Кожух |
Загрузка ...
|
|
| 26 | 240-1111103 | Болт |
Загрузка ...
|
|
| 27 | 80-1701026 | Прокладка |
Загрузка ...
|
|
| 28 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 29 | 1221-1802016-А | Крышка |
Загрузка ...
|
|
| 30 | 8020-1802029 | Толкатель |
Загрузка ...
|
|
| 31 | 86-1802088 | Угольник |
Загрузка ...
|
|
| 32 | 1221-1802089-А | Скоба |
Загрузка ...
|
|
| 33 | 2422-1802094 | Шпилька |
Загрузка ...
|
|
| 34 | 86-1802102 | Заглушка |
Загрузка ...
|
|
| 35 | 2022-2401522 | Шланг |
Загрузка ...
|
|
| 36 | 2022-2401111 | Болт |
Загрузка ...
|
|
| 37 | 2022-2401111-01 | Болт |
Загрузка ...
|
|
| 38 | 2022-2401111-02 | Болт |
Загрузка ...
|
|
| 39 | 2022-2401111-03 | Болт |
Загрузка ...
|
|
| 40 | 2022-2401017 | Прокладка |
Загрузка ...
|
|
| 41 | 2022-2401513 | Переходник |
Загрузка ...
|
|
| 42 | 1221-2407505 | Болт |
Загрузка ...
|
|
| 43 | 2022-2407552 | Прокладка |
Загрузка ...
|
|
| 44 | 1822-2409002 | Прокладка |
Загрузка ...
|
|
| 45 | 2022-2409013 | Штуцер |
Загрузка ...
|
|
| 46 | 822-3503037 | Угольник ввертной |
Загрузка ...
|
|
| 47 | 80Х-3407301 | Болт |
Загрузка ...
|
|
| 48 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 50 | 70-4605036 | Болт |
Загрузка ...
|
|
| 51 | 77-4803011 | Плита |
Загрузка ...
|
|
| 54 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 55 | Д18-051 | Болт |
Загрузка ...
|
|
| 56 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 59 | БолтМ16-6gх80.88.35.019 | Болт М16-6gх80.88.35.019 |
Загрузка ...
|
|
| 62 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 63 | БолтМ10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 64 | БолтМ18-6gх65.109.40Х.019 | Болт М18-6gх65.109.40Х.019 |
Загрузка ...
|
|
| 66 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 68 | ГайкаМ18-6Н.6.019 | Гайка М18-6Н.6.019 |
Загрузка ...
|
|
| 69 | ГайкаМ20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 70 | Кольцо013-017-25-1-4 | Кольцо 013-017-25-1-4 |
Загрузка ...
|
|
| 71 | ШайбаС.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 76 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 77 | Шайба14.ОТ | Шайба |
Загрузка ...
|
|
| 78 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 80 | Шайба18.ОТ | Шайба 18.ОТ |
Загрузка ...
|
|
| 81 | Шайба20.ОТ | Шайба |
Загрузка ...
|
|
| 83 | ВК12-51 | Выключатель ТУ РБ37334210.015-97 |
Загрузка ...
|
|
| 84 | 5000.03 | Хомут с червячной резьбой 20-32 |
Загрузка ...
|
|
| 85 | 3862.305 | Датчик ДСДМ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
