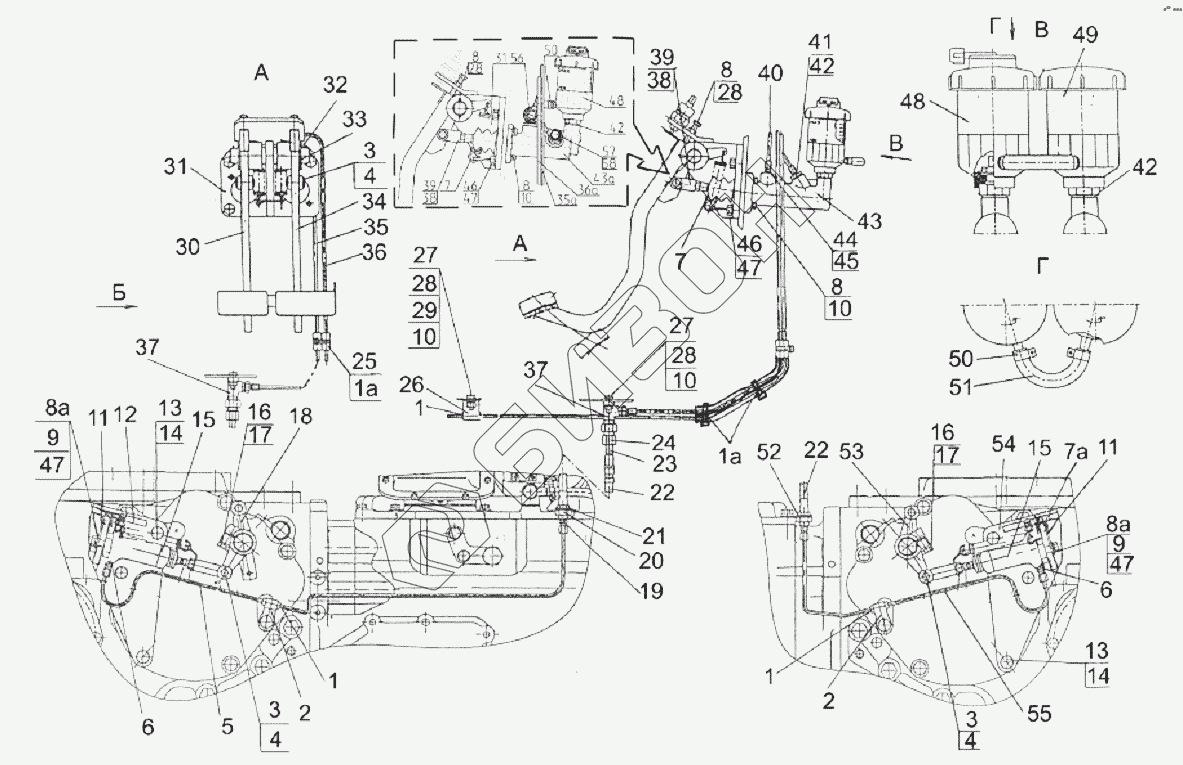

Графический каталог запасных частей к технике: МТЗ 2122.3/2122.4. Управление тормозами
1
1
1
1а
1а
2
2
3
3
3
4
4
4
5
6
6
7
7
7а
8
8
8
8
8а
8а
9
9
10
10
10
10
11
11
12
13
13
14
14
15
15
15
15
16
16
17
17
18
19
20
21
22
22
22
22
23
24
25
26
27
27
28
28
28
28
29
30
31
31
32
33
34
35
36
35а
36а
37
37
38
38
39
39
40
41
42
42
42
42
42
43
43а
43а
43а
44
45
46
46
47
47
47
47
48
48
49
50
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2022-3503700-01 | 2022-3503700-01 | Управление тормозами |
Загрузка ...
|
|
| 2022-3503600 | 2022-3503600 | Управление тормозами |
Загрузка ...
|
|
| 1 | 1522-2407317 | Трубка |
Загрузка ...
|
|
| 1а | 1522-3503703 | Трубка |
Загрузка ...
|
|
| 2 | 70-4802045 | Кляммер |
Загрузка ...
|
|
| 3 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 4 | 12х32 | Палец |
Загрузка ...
|
|
| 5 | 2022-3503270 | Трубопровод |
Загрузка ...
|
|
| 6 | 80-1701549 | Штуцер |
Загрузка ...
|
|
| 7 | 70-4616033 | Пружина |
Загрузка ...
|
|
| 7а | 50-1310158-Б | Пружина |
Загрузка ...
|
|
| 8 | М8х35 | Болт |
Загрузка ...
|
|
| 8а | М10х30 | Болт |
Загрузка ...
|
|
| 9 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 10 | ШП8 | Шайба |
Загрузка ...
|
|
| 11 | 923-1602116 | Ушко |
Загрузка ...
|
|
| 12 | 2022-3503030-Б-01 | Кронштейн правый |
Загрузка ...
|
|
| 13 | 2022-3502009-01 | Болт |
Загрузка ...
|
|
| 14 | ШП14 | Шайба |
Загрузка ...
|
|
| 15 | 822-1602550-Б-01 | Цилиндр рабочий |
Загрузка ...
|
|
| 15 | 2022-3503550-01 | Цилиндр рабочий |
Загрузка ...
|
|
| 16 | М12х35 | Болт |
Загрузка ...
|
|
| 17 | ШП12 | Шайба |
Загрузка ...
|
|
| 18 | 2022-3502045 | Рычаг |
Загрузка ...
|
|
| 19 | 2022-3503082 | Переходник |
Загрузка ...
|
|
| 20 | М16х1,5 | Гайка |
Загрузка ...
|
|
| 21 | ШЧ16 | Шайба |
Загрузка ...
|
|
| 22 | 923-3503200-01 | Рукав гибкий тормозов тип IV |
Загрузка ...
|
|
| 22 | S7474422 | Шланг гидравлического привода тормозов |
Загрузка ...
|
|
| 23 | 923-3503221 | Ниппель |
Загрузка ...
|
|
| 24 | Д80-4607212 | Гайка |
Загрузка ...
|
|
| 25 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 26 | 48-1104016 | Хомутик |
Загрузка ...
|
|
| 27 | М8х25 | Болт |
Загрузка ...
|
|
| 28 | М8 | Гайка |
Загрузка ...
|
|
| 29 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 30 | 923-3503740 | Педаль левая |
Загрузка ...
|
|
| 31 | 923-3503720 | Кронштейн |
Загрузка ...
|
|
| 32 | 5х36 | Шплинт |
Загрузка ...
|
|
| 33 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 34 | 923-3503730 | Педаль правая |
Загрузка ...
|
|
| 35 | 1522-3503070 | Трубопровод |
Загрузка ...
|
|
| 36 | 1522-3503080 | Трубопровод |
Загрузка ...
|
|
| 35а | 2022-3503610 | Трубопровод |
Загрузка ...
|
|
| 36а | 2022-3503620 | Трубопровод |
Загрузка ...
|
|
| 37 | 822-3503105 | Угольник |
Загрузка ...
|
|
| 38 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 39 | М10 | Гайка |
Загрузка ...
|
|
| 40 | 822-3503100 | Трубопровод |
Загрузка ...
|
|
| 41 | 822-3503083 | Штуцер |
Загрузка ...
|
|
| 42 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 42 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 43 | S73067386 | Цилиндр «CARLISLE» |
Загрузка ...
|
|
| 43а | С2602 | Цилиндр главный привода сцепления |
Загрузка ...
|
|
| 43а | Т2629 | Цилиндр главный привода тормозов |
Загрузка ...
|
|
| 44 | 822-3503084 | Штуцер |
Загрузка ...
|
|
| 45 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 46 | БолтМ10х25 | Болт |
Загрузка ...
|
|
| 47 | ШайбаШП10 | Шайба ШП10 |
Загрузка ...
|
|
| 48 | 822-3503090-01 | Бачок |
Загрузка ...
|
|
| 49 | 822-3503090 | Бачок |
Загрузка ...
|
|
| 50 | Хомут12-22 | Хомут |
Загрузка ...
|
|
| 51 | 822-3503098 | Шланг |
Загрузка ...
|
|
| 52 | 2022-3503261 | Пластина |
Загрузка ...
|
|
| 53 | 2022-3502050 | Рычаг левый |
Загрузка ...
|
|
| 54 | 2022-3503030-Б | Кронштейн левый |
Загрузка ...
|
|
| 55 | 2022-3503280 | Трубопровод |
Загрузка ...
|
|
| 56 | ФСПИ.306131.003 | Клапан в сборе |
Загрузка ...
|
|
| 57 | 36-1104787 | Болт |
Загрузка ...
|
|
| 58 | 36-1104788 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
