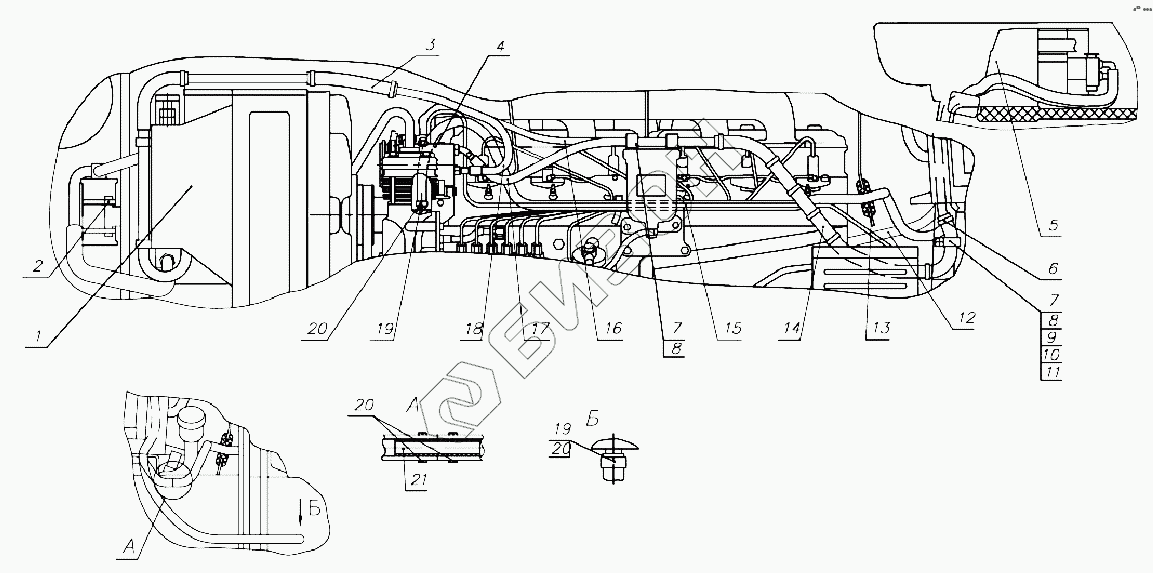

Графический каталог запасных частей к технике: МТЗ 2122.3/2122.4. Установка кондиционера
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2022-8100005 | 2022-8100005 | Установка кондиционера |
Загрузка ...
|
|
| 1 | 2022-8112010 | Установка конденсатора |
Загрузка ...
|
|
| 2 | TORRO70-90/9-C6W | Хомут |
Загрузка ...
|
|
| 3 | 2822ДЦ-8100013-01 | Шланг |
Загрузка ...
|
|
| 4 | 1523-8114010 | Установка компрессора |
Загрузка ...
|
|
| 5 | 2022-8101010 | Установка отопителя-охладителя |
Загрузка ...
|
|
| 6 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 7 | 923-3723012 | Хомутик |
Загрузка ...
|
|
| 8 | 3022-800011 | Трубка |
Загрузка ...
|
|
| 9 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 12 | 3022-8101011-02 | Шланг |
Загрузка ...
|
|
| 13 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 14 | 2822ДЦ-8100013-03 | Шланг |
Загрузка ...
|
|
| 15 | 80-8101015 | Шланг |
Загрузка ...
|
|
| 16 | Шланг | Шланг |
Загрузка ...
|
|
| 17 | Шланг | Шланг |
Загрузка ...
|
|
| 18 | Шланг | Шланг |
Загрузка ...
|
|
| 19 | 80-8100023 | Штуцер |
Загрузка ...
|
|
| 20 | 20-32/9-С6\Л/ | Хомут с червячной резьбой |
Загрузка ...
|
|
| 21 | 70-6702306 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
