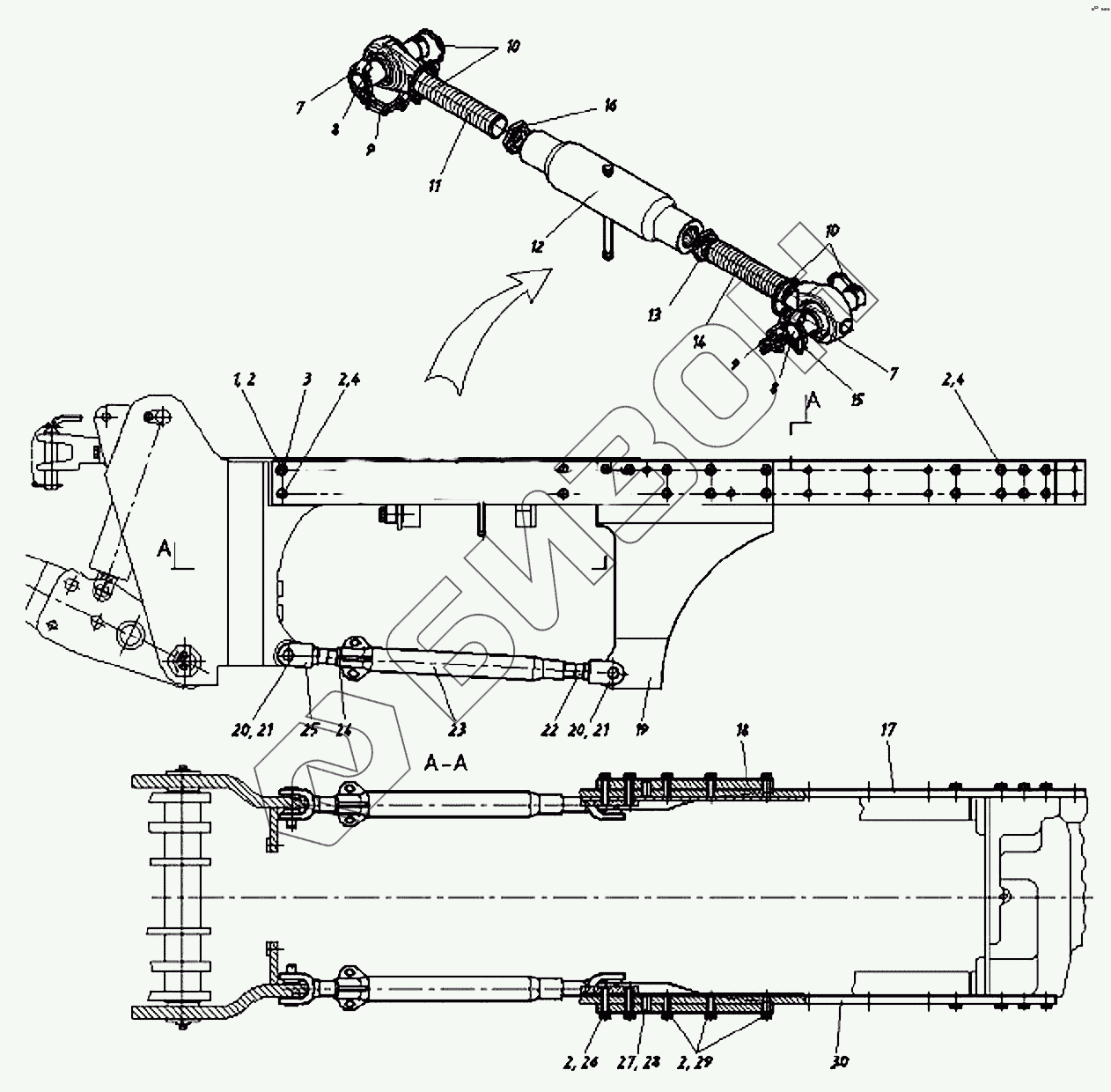

Графический каталог запасных частей к технике: МТЗ 2122.3/2122.4. Установка переднего навесного устройства
1
2
2
2
2
2
3
4
4
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А61.05.100 | А61.05.100 | Чека 9 звеньев |
Загрузка ...
|
|
| 2022-4606100 | 2022-4606100 | Установка переднего навесного устройства |
Загрузка ...
|
|
| 1 | БолтМ16-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 3 | 1521-4235029 | Втулка |
Загрузка ...
|
|
| 4 | БолтМ16-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | А61.05.002 | Чека |
Загрузка ...
|
|
| 8 | А61.03.001-01 | Палец диаметр 25 мм |
Загрузка ...
|
|
| 9 | А61.08.001 | Цепочка |
Загрузка ...
|
|
| 10 | А61.03.002 | Кольцо |
Загрузка ...
|
|
| 11 | 921-4606095 | Винт |
Загрузка ...
|
|
| 12 | А61.03.100 | Труба |
Загрузка ...
|
|
| 13 | А61.02.003 | Контргайка |
Загрузка ...
|
|
| 14 | А61.02.100-05 | Винт диаметр 25 |
Загрузка ...
|
|
| 15 | А61.05.001 | Кольцо |
Загрузка ...
|
|
| 16 | А61.02.003-01 | Контргайка |
Загрузка ...
|
|
| 17 | 2022-4235013-Б | Пластина левая |
Загрузка ...
|
|
| 18 | 2022-4606121-01 | Накладка |
Загрузка ...
|
|
| 19 | 2022-4606121 | Накладка |
Загрузка ...
|
|
| 20 | 1220-4605084-01[2] | Палец |
Загрузка ...
|
|
| 21 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 22 | 3022-4606210-01 | Вилка |
Загрузка ...
|
|
| 23 | 3022-4606215-01 | Труба |
Загрузка ...
|
|
| 24 | 2522-4605061-02 | Контргайка |
Загрузка ...
|
|
| 25 | 3022-4606210 | Вилка |
Загрузка ...
|
|
| 26 | БолтМ16-6gх70.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 28 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 29 | БолтМ16-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 2022-4235012-Б | Пластина правая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
