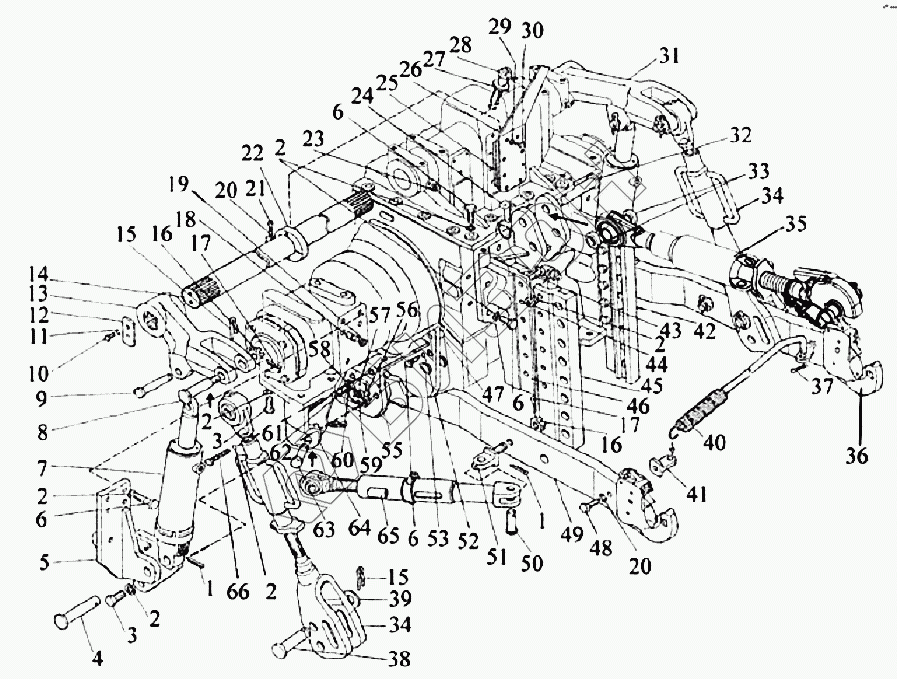

Графический каталог запасных частей к технике: МТЗ 2122.3/2122.4. Устройство навесное
1
1
2
2
2
2
2
2
3
3
4
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
20
21
22
22
22
23
24
25
26
27
28
28
28
29
30
31
32
33
34
34
35
35
35
36
36
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
49
49
49
50
51
52
53
55
55
55
56
57
58
58
58
59
60
61
62
63
64
64
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2022-4605010-03 | 2022-4605010-03 | Устройство навесное |
Загрузка ...
|
|
| 2022-4605010-02 | 2022-4605010-02 | Устройство навесное |
Загрузка ...
|
|
| 1 | Шплинт5х45.019 | Шплинт 5х45.019 |
Загрузка ...
|
|
| 2 | Шайба20.ОТ | Шайба |
Загрузка ...
|
|
| 3 | 680-2707024 | Болт |
Загрузка ...
|
|
| 4 | 1522-4605009 | Палец |
Загрузка ...
|
|
| 5 | 2022-4605016-А1 | Кронштейн левый |
Загрузка ...
|
|
| 5 | 2022-4605016-А1-01 | Кронштейн правый |
Загрузка ...
|
|
| 6 | 70-4605036 | Болт |
Загрузка ...
|
|
| 7 | 4600.06 | Цилиндр |
Загрузка ...
|
|
| 8 | 1522-4605008 | Палец |
Загрузка ...
|
|
| 9 | 1522-4605037 | Палец |
Загрузка ...
|
|
| 10 | БолтМ12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 12 | 1522-4605024-Б | Шайба |
Загрузка ...
|
|
| 13 | 1522-4605021 | Рычаг |
Загрузка ...
|
|
| 14 | 1522-4605023 | Вал |
Загрузка ...
|
|
| 15 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 16 | А04.02.020 | Гайка |
Загрузка ...
|
|
| 17 | Шплинт5х45.019 | Шплинт 5х45.019 |
Загрузка ...
|
|
| 18 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 19 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 20 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 21 | ВинтМ10-6gх45.56.019 | Винт М10-6gх45.56.019 |
Загрузка ...
|
|
| 22 | 1522-4605025 | Эксцентрик |
Загрузка ...
|
|
| 22 | 574802 | Кулачок К-01 ЛБИЕ.305654.005 |
Загрузка ...
|
|
| 23 | Масленка2.3.90.Ц6х.р. | Масленка 2.3.90.Ц6х.р. |
Загрузка ...
|
|
| 24 | А61.05.100-05 | Чека |
Загрузка ...
|
|
| 25 | 1522-2401028 | Прокладка |
Загрузка ...
|
|
| 26 | 2422-4605170 | Кронштейн |
Загрузка ...
|
|
| 27 | 1522-4605149 | Гайка |
Загрузка ...
|
|
| 28 | 576212 | Датчик позиционный |
Загрузка ...
|
|
| 28 | 574801 | Датчик положения ДП-01 |
Загрузка ...
|
|
| 29 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 30 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | 1522-4605021-01 | Рычаг |
Загрузка ...
|
|
| 32 | 1522-4605036 | Палец |
Загрузка ...
|
|
| 33 | 1522-4605091 | Втулка |
Загрузка ...
|
|
| 34 | 1522-4605060 | Раскос |
Загрузка ...
|
|
| 35 | 1522-4605090-Б | Тяга верхняя |
Загрузка ...
|
|
| 35 | 1522-4605090-Б-01 | Тяга верхняя |
Загрузка ...
|
|
| 36 | 1522-4605030 | Тяга нижняя |
Загрузка ...
|
|
| 36 | 1522-4605030-01 | Тяга |
Загрузка ...
|
|
| 36 | 1522-4605230 | Тяга правая |
Загрузка ...
|
|
| 37 | Шплинт3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 38 | 1522-4605033 | Палец |
Загрузка ...
|
|
| 39 | 1522-4605032 | Шайба |
Загрузка ...
|
|
| 40 | 576214 | Штанга |
Загрузка ...
|
|
| 41 | 1522-4605038 | Проушина |
Загрузка ...
|
|
| 42 | 2022-2707062 | Направляющая |
Загрузка ...
|
|
| 43 | 1522-2707149-01 | Болт |
Загрузка ...
|
|
| 44 | ГайкаМ20х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 45 | 2022-2707062-01 | Направляющая |
Загрузка ...
|
|
| 46 | 1522-2707061-Б | Кронштейн |
Загрузка ...
|
|
| 47 | 1220-4605507 | Штифт |
Загрузка ...
|
|
| 48 | БолтМ10-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 49 | 1522-4605035 | Тяга нижняя |
Загрузка ...
|
|
| 49 | 1522-4605230-01 | Тяга левая |
Загрузка ...
|
|
| 49 | 1522-4605030-01 | Тяга |
Загрузка ...
|
|
| 50 | 1522-4605121 | Палец |
Загрузка ...
|
|
| 51 | 1522-4605034 | Проушина |
Загрузка ...
|
|
| 52 | Шайба20.ОТ | Шайба |
Загрузка ...
|
|
| 53 | 1522-4605039 | Втулка |
Загрузка ...
|
|
| 55 | 2022-4605011-А | Кронштейн левый |
Загрузка ...
|
|
| 55 | 2022-4605011-А-01 | Кронштейн правый |
Загрузка ...
|
|
| 56 | 1522-4605701 | Скоба |
Загрузка ...
|
|
| 57 | 1522-4605702 | Втулка |
Загрузка ...
|
|
| 58 | 576313574800 | Датчик силовой |
Загрузка ...
|
|
| 58 | 576313574800 | Датчик силовой |
Загрузка ...
|
|
| 59 | 1522-4605006 | Крышка |
Загрузка ...
|
|
| 60 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 61 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 62 | ВинтМ10-6gх35.56.019 | Винт М10-6gх35.56.019 |
Загрузка ...
|
|
| 63 | 1220-4605084-01 | Палец |
Загрузка ...
|
|
| 64 | 2022-4605012 | Кронштейн левый |
Загрузка ...
|
|
| 64 | 2022-4605012-01 | Кронштейн правый |
Загрузка ...
|
|
| 65 | 1522-4605120 | Стяжка |
Загрузка ...
|
|
| 66 | 2022-4605028 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
