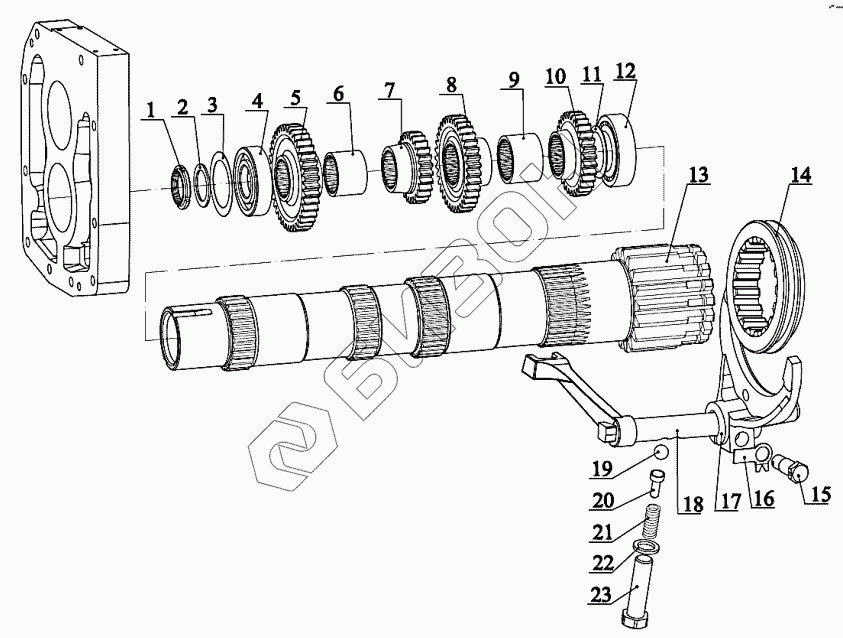

Графический каталог запасных частей к технике: МТЗ 2122.3/2122.4. Узел передач. Вал промежуточный
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2422-1701020 | 2422-1701020 | Узел передач |
Загрузка ...
|
|
| 1 | 80-1701047 | Гайка |
Загрузка ...
|
|
| 2 | 80-1701186 | Шайба |
Загрузка ...
|
|
| 3 | 1222-1701033 | Шайба |
Загрузка ...
|
|
| 4 | 9211.23 | Подшипник QJ 311 |
Загрузка ...
|
|
| 5 | 2125-1701212 | Шестерня |
Загрузка ...
|
|
| 6 | 2025-1701213 | Втулка |
Загрузка ...
|
|
| 7 | 2125-1701219 | Шестерня |
Загрузка ...
|
|
| 8 | 2025-1701214 | Шестерня |
Загрузка ...
|
|
| 9 | 2025-1701217 | Втулка |
Загрузка ...
|
|
| 10 | 2125-1701216 | Шестерня |
Загрузка ...
|
|
| 11 | 1222-1701223-01 | Шайба |
Загрузка ...
|
|
| 11 | 1222-1701223 | Шайба |
Загрузка ...
|
|
| 12 | 9217.01 | Подшипник 22214 |
Загрузка ...
|
|
| 13 | 2025-1701182 | Вал |
Загрузка ...
|
|
| 14 | 80-1701184 | Муфта |
Загрузка ...
|
|
| 15 | 80-1702108 | Болт |
Загрузка ...
|
|
| 16 | 220-3503024 | Пластина стопорная |
Загрузка ...
|
|
| 17 | 85-1702034 | Вилка |
Загрузка ...
|
|
| 18 | 2022-1702038 | Поводок |
Загрузка ...
|
|
| 19 | Шарик10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 20 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 21 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 22 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 23 | БолтМ12-6gх55.88.35.019 | Болт М12-6gх55.88.35.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
