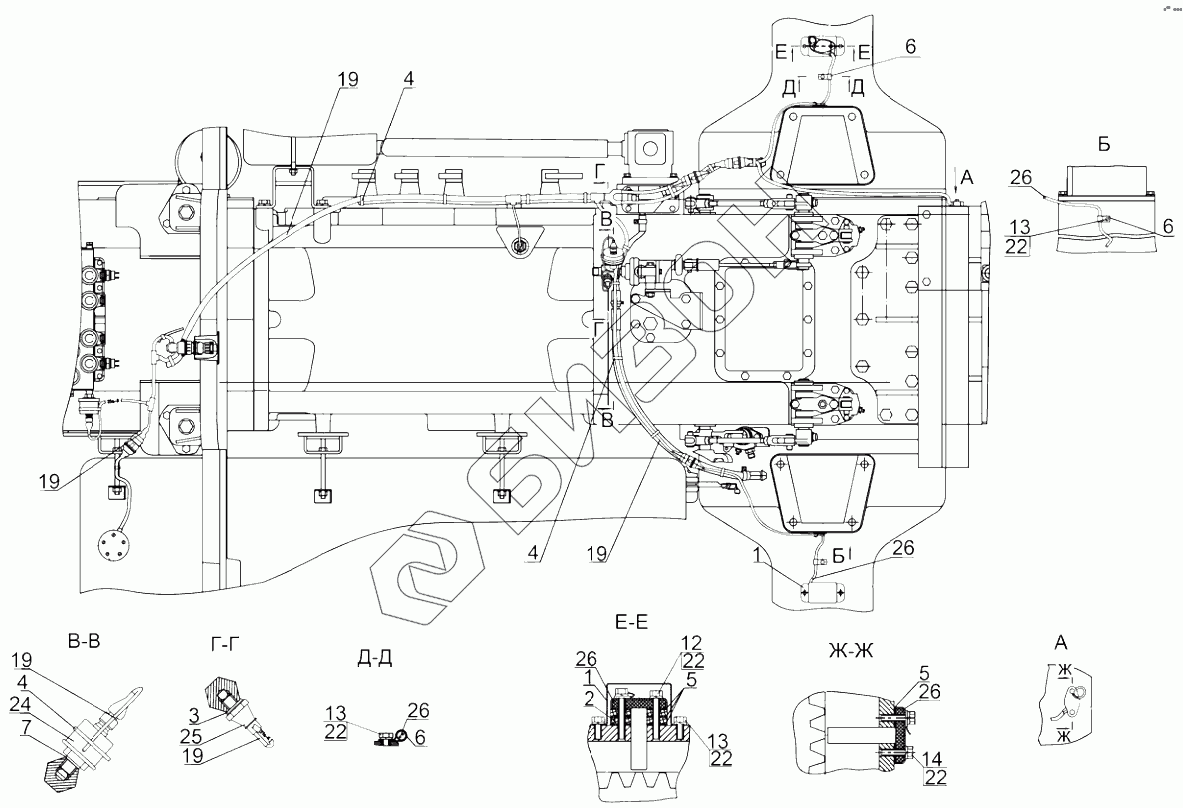

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Электрооборудование трансмиссии

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
4
4
5
5
6
6
6
7
12
13
13
13
14
19
19
19
19
19
22
22
22
22
22
24
25
26
26
26
26
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
2522-3700040-В 2522-3700040-В Электрооборудование по трансмиссии
Загрузка ...
1 2522-3843006-Б Кожух
Загрузка ...
2 1522-3843002 Прокладка
Загрузка ...
3 85-1702051 Шайба
Загрузка ...
4 80-3723045-01 Манжета
Загрузка ...
5 80-3843001-01 Прокладка
Загрузка ...
6 822-3723001 Скоба
Загрузка ...
7 Д18-055-А Шайба
Загрузка ...
12 БолтМ8-6gх40.88.35.019 Болт
Загрузка ...
13 БолтМ8-6gх16.88.35.019 Болт
Загрузка ...
14 БолтМ8-6gх25.88.35.019 Болт
Загрузка ...
19 2522-3724315-Г Жгут трансмиссии 2522-3724315-Г
Загрузка ...
22 Шайба8Т Шайба 8Т
Загрузка ...
24 3829.20 Датчик давления воздуха
Загрузка ...
25 3829.25 Датчик аварийного давления воздуха
Загрузка ...
26 3843.15 Датчик оборотов
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
